等距视错觉立体几何创意造型结构

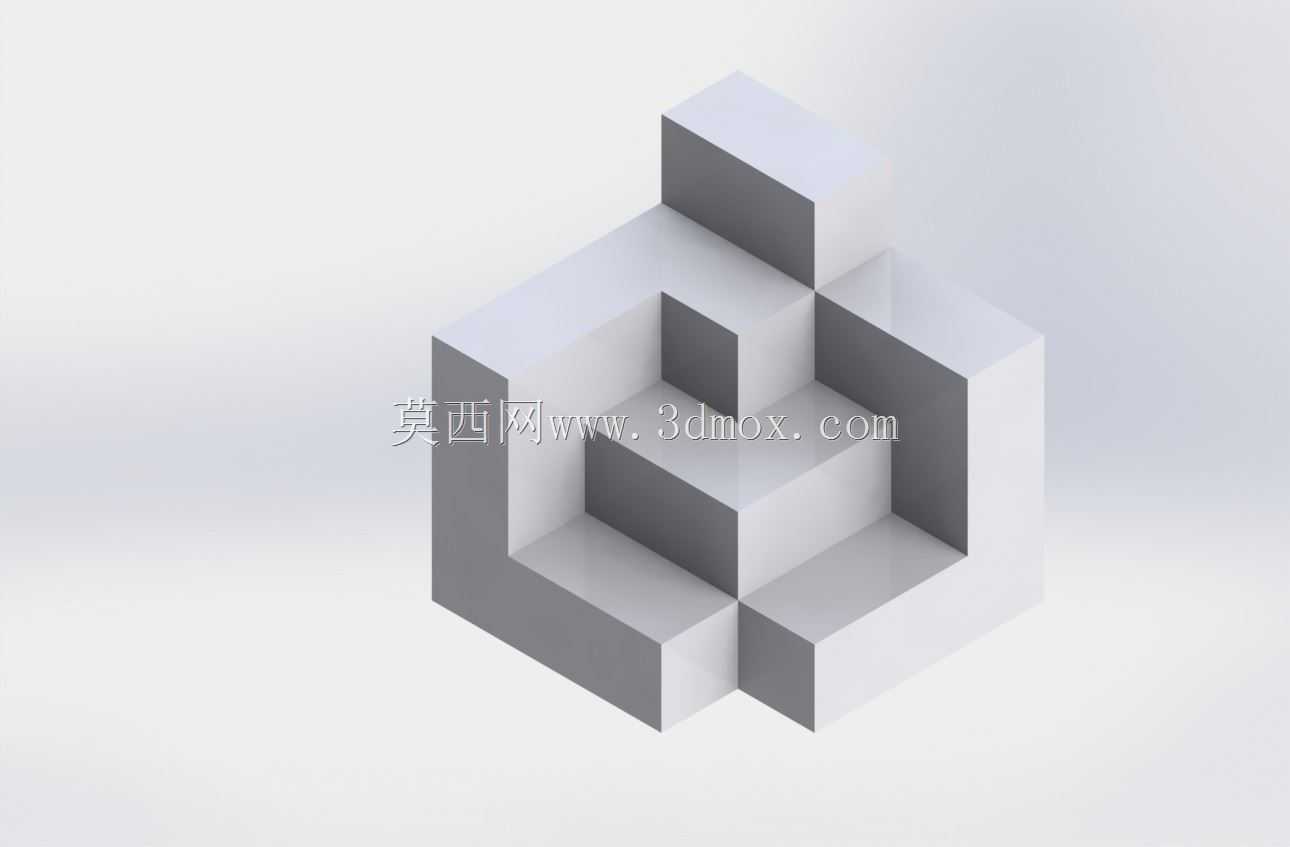

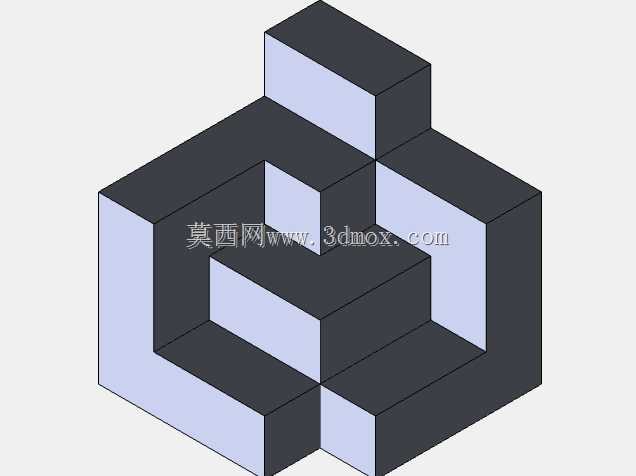

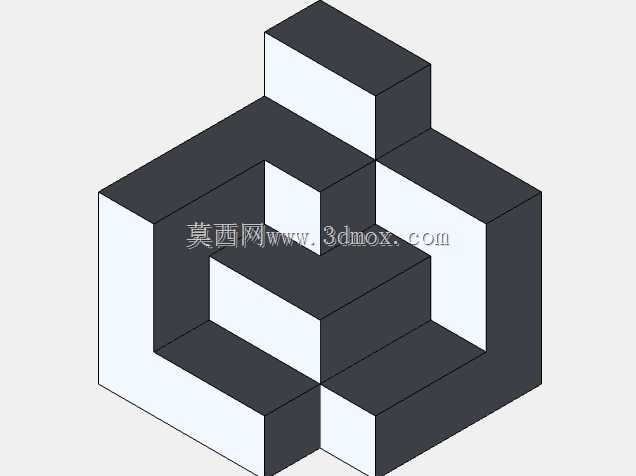

　　这类等距视错觉立体结构，常被应用在工业产品外观创意验证、文创产品结构打样、展陈装置的模块化设计环节，很多做消费电子外观手板、工业风装饰构件的设计师，会参考这类空间悖论结构的块体拼接逻辑，在有限的安装边界内做出更有视觉冲击力的造型。从实际结构来看，整个造型由多个等截面的直角块体拼接而成，单块体的壁厚统一，所有拼接面的公差控制在0.1mm范围内，避免块体衔接处出现错位漏缝，影响整体视错觉的呈现效果。做这类结构建模的时候，首先要确定等距投影的基准平面，所有块体的拉伸方向都要严格对齐等距轴的三个方向，不能出现轴向偏移，否则从正等距视角观察时，块体的衔接处会出现穿模或者断差，直接破坏视错觉的完整性。实际落地加工的时候，

　　要注意每个块体的安装定位，每个块体的衔接端都做了0.2mm的定位止口，组装的时候不需要额外做治具，依靠止口就能快速对齐，适合小批量的3D打印或者CNC铣削加工。这类结构的安装边界比较灵活，整体外轮廓是一个规整的立方体空间，占用的安装面尺寸可以根据实际使用场景缩放，最小可以做到50mm边长的桌面摆件尺寸，最大可以扩展到2m边长的展陈装置尺寸，缩放的时候只需要等比例调整块体的壁厚和止口尺寸，不需要重新调整整体的拼接逻辑。在功能特性上，这类结构除了视觉展示的作用，还可以在块体的内部预留走线槽或者安装孔位，拓展成带灯光效果的展示件，或者在块体表面做防滑纹理处理，做成创意文具的收纳底座，块体之间的空腔可以用来放置回形针、U盘这类小型办公物件。

　　设计这类结构的时候，要提前规避加工死角，所有块体的内侧转角都做了R2的圆角处理，不管是3D打印还是铣削加工，都不会出现刀具无法到达的死角，减少后期手工打磨的工作量。很多刚接触结构设计的工程师做这类视错觉结构的时候，容易犯的错误是只在正视角下调整块体位置，忽略了其他视角下的结构干涉，实际建模的时候要切换到正交视图的三个方向反复检查块体的布尔运算结果，确保每个块体都是独立的实体，没有出现重叠或者缺失的面，否则导出STEP格式文件的时候会出现破面，没法直接用于加工。另外这类结构的块体拼接处，不需要额外做紧固件连接，如果是做小型摆件，可以直接用工业胶水粘接，如果是做大型展陈装置，可以在块体的内部预埋磁铁，实现无外露连接件的快装结构，

　　拆装的时候不会破坏块体的表面外观。从空间利用的角度来看，这类结构虽然是视错觉造型，但内部的空腔是连续贯通的，不需要做额外的密封处理，如果是用在户外展陈场景，可以在块体的最低处预留排水孔，避免雨天积水导致结构增重或者腐蚀。做表面处理的时候，所有块体的表面粗糙度要统一，建议控制在Ra1.6以内，避免不同块体的表面反光差异影响视错觉的呈现效果，如果需要做分色处理，要保证相邻块体的配色边界和拼接缝完全对齐，不能出现溢色，否则会直接暴露结构的拼接逻辑，失去视错觉的趣味性。
