农用作业牵引式拖拉机结构三维设计

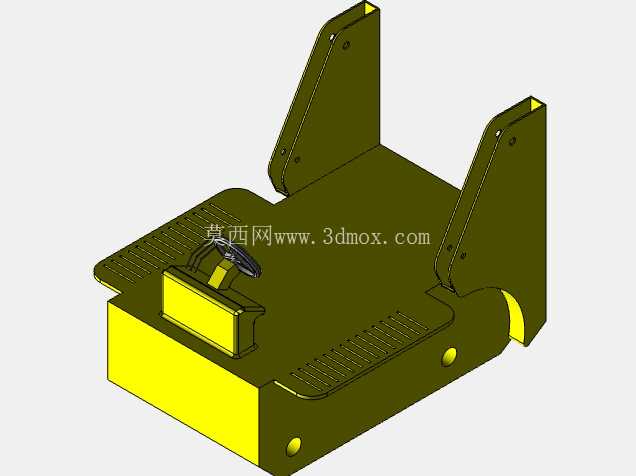

　　在丘陵山地连片农田整治、规模化粮食种植基地的日常生产环节，这类牵引式拖拉机是核心动力输出载体，区别于小型手扶式作业设备，其结构设计优先考量低速大扭矩输出特性，匹配犁地、旋耕、播种、农资转运等多类作业场景的负载需求。从结构建模逻辑来看，整机外轮廓采用楔式过渡造型，前端立面做斜切收窄处理，可减少田间行进时的作物秸秆挂带，同时降低窄田埂转向时的侧面剐蹭概率；机身主体采用一体化包覆式壳体设计，将动力总成、传动机构、液压管路全部收纳于壳体内部，避免田间作业时泥水、秸秆碎屑侵入核心部件，减少日常维护的清理工作量。

　　从安装边界与尺寸适配角度，建模阶段严格参照农用动力机械的通用通行规范，机身宽度控制在1.8米以内，可适配南方丘陵地区常见的2米幅宽机耕道通行需求，机身底部离地间隙设定为380毫米，可顺利通过垄高300毫米以内的高垄作物种植区，不会出现托底刮蹭垄面、损伤作物根系的问题。机身侧面预留的三组液压输出接口位置，建模时做了内凹式防护设计，接口端面比机身外轮廓内收50毫米，田间作业时即使贴近田埂、果树树干通行，也不会磕碰损坏液压接头，避免液压油泄漏影响作业进度。

　　功能特性层面，该结构设计重点强化了牵引挂载的适配性，机身尾部的牵引座安装面做了加厚处理，建模时预留了12个标准螺栓安装孔位，可匹配不同规格的旋耕机、犁铧、播种机、拖斗等挂载设备，无需额外打孔改装即可实现快速挂接；动力输出轴的位置设定在牵引座上方220毫米处，与各类农用机具的输入轴高度差控制在合理范围，可减少万向传动轴的弯折角度，降低传动过程中的功率损耗，延长传动轴使用寿命。机身前部的配重安装位采用模块化卡槽设计，可根据挂载农具的重量灵活调整配重块数量，在挂载重型深耕犁时加装前部配重，避免作业时出现机头翘头的安全隐患，在轻载转运作业时减少配重块数量，降低整机能耗。

　　实际作业场景中，这类拖拉机除了承担农田耕整、播种、收获等环节的牵引动力，还可作为农村小型工程作业的动力源，搭配拖斗可转运砂石、水泥等建筑材料，搭配液压输出接口可驱动小型碎石机、抽水机等外设，适配乡村基建、农田水利维护等多类场景。建模过程中对机身壳体的棱边全部做了R15圆角过渡处理，一方面可减少钣金加工时的应力集中问题，提升壳体结构强度，另一方面可避免田间作业时棱边剐蹭操作人员，降低作业过程中的安全风险。机身顶部的检修口采用快拆式盖板设计，建模时预留了密封胶条安装槽，日常检查机油液位、清理空气滤芯时无需拆解整个壳体，大幅缩短日常保养的操作时间。

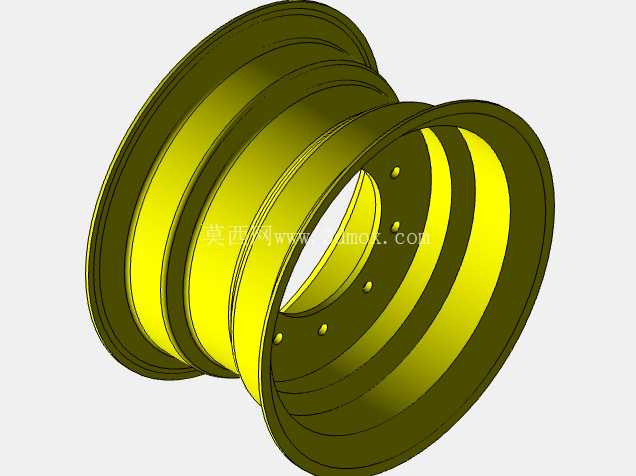

　　从结构强度设计角度，机身壳体采用3毫米厚度的钣金折弯成型，内部设置三道横向加强筋与两道纵向加强筋，建模时通过受力仿真验证，在单侧车轮抬升300毫米的极端倾斜工况下，壳体变形量控制在1.2毫米以内，不会出现壳体开裂、部件移位的问题，可适应凹凸不平的田间非铺装路面行驶需求。行走系统的轮距设定为1.5米，与北方旱作区常见的60厘米垄距、南方水田区的70厘米垄距均可适配，作业时轮胎可沿着垄沟行进，不会碾压作物垄面，保障作物种植的有效株数。
