铝合金双层带甲板户外帐篷结构设计

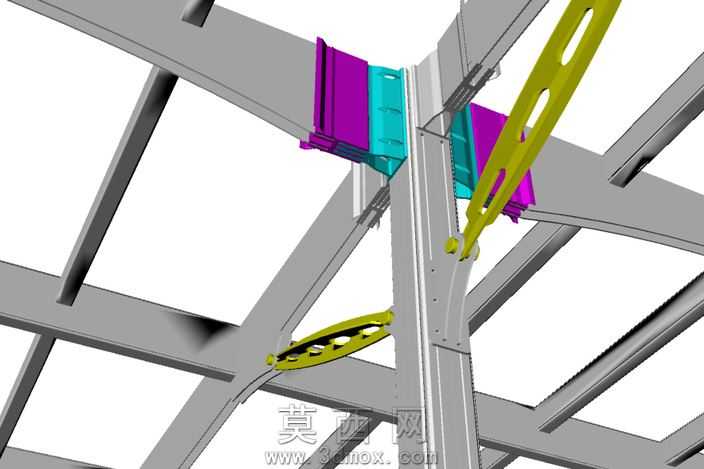

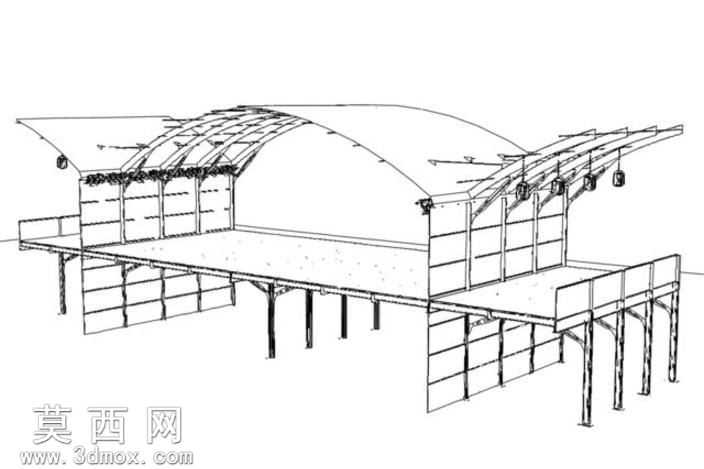

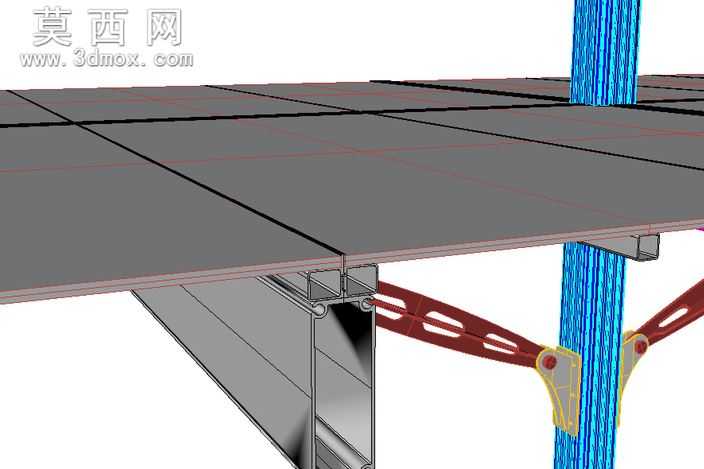

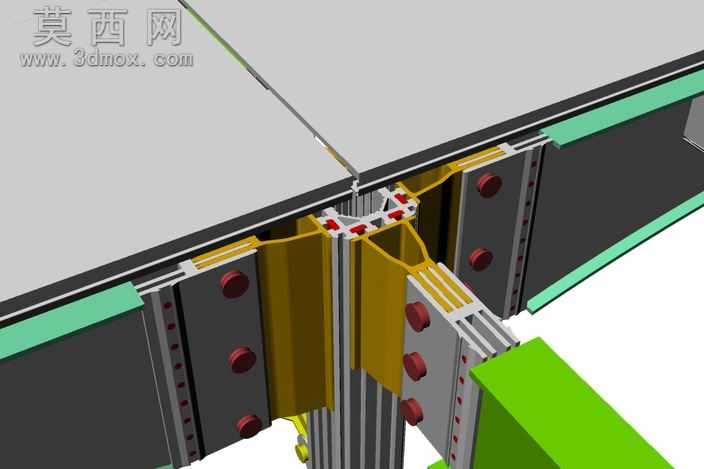

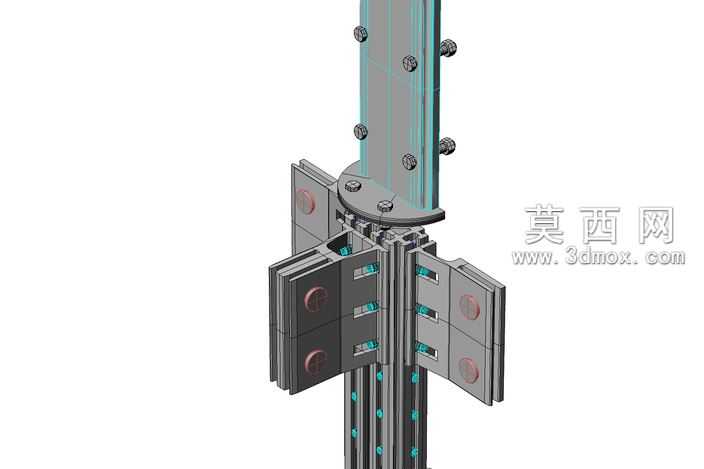

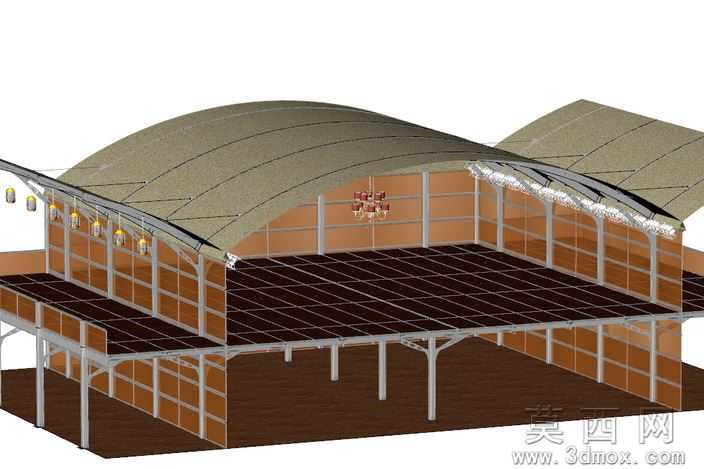

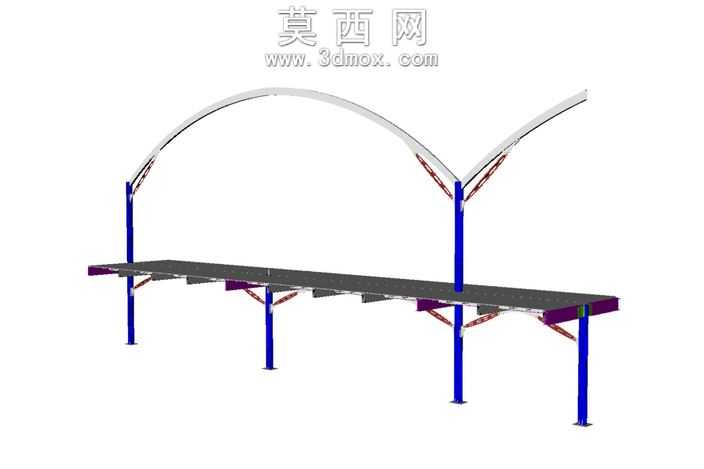

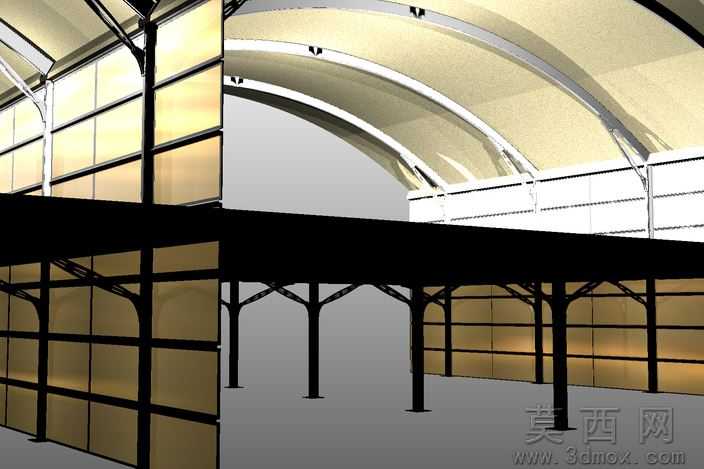

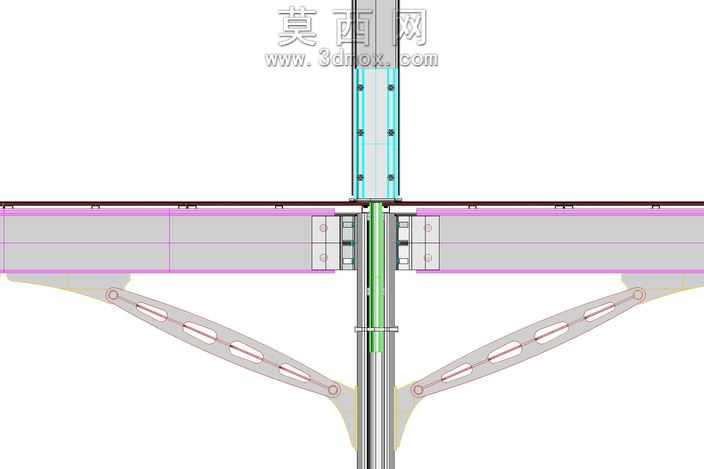

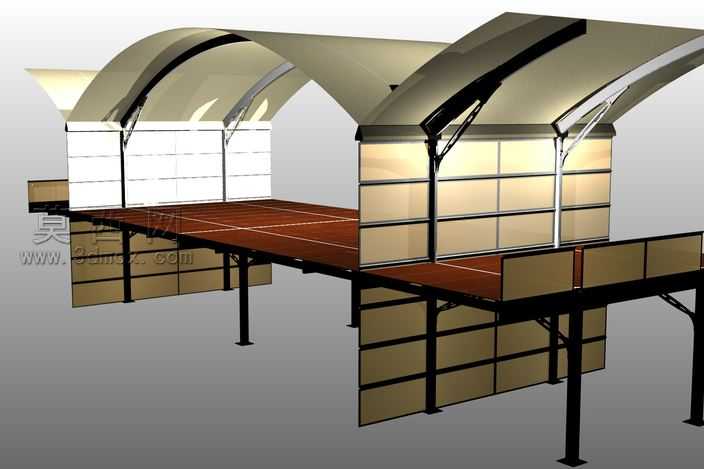

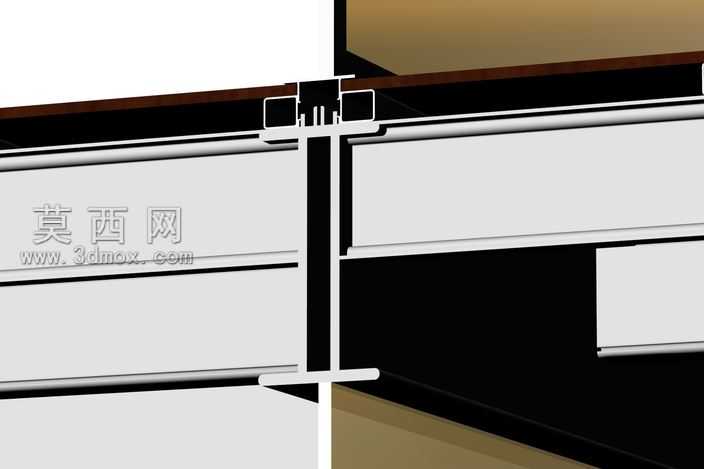

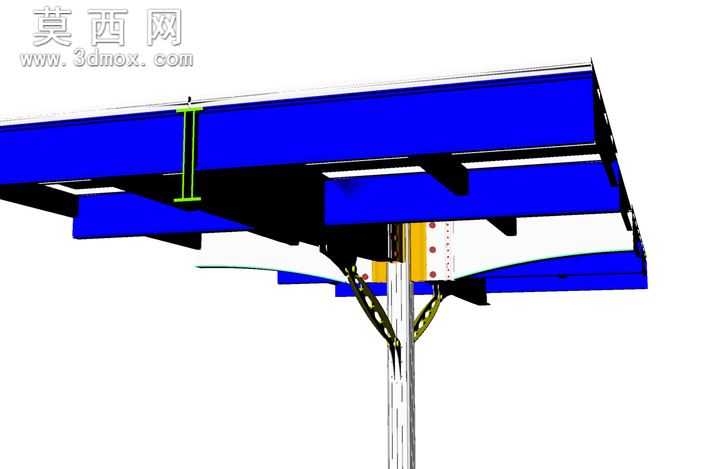

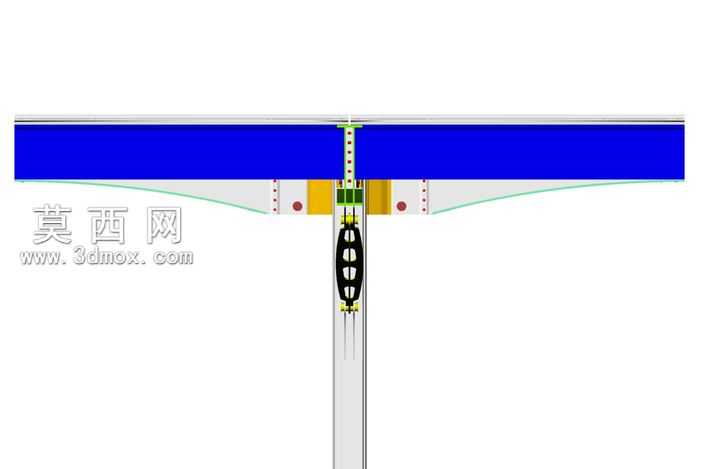

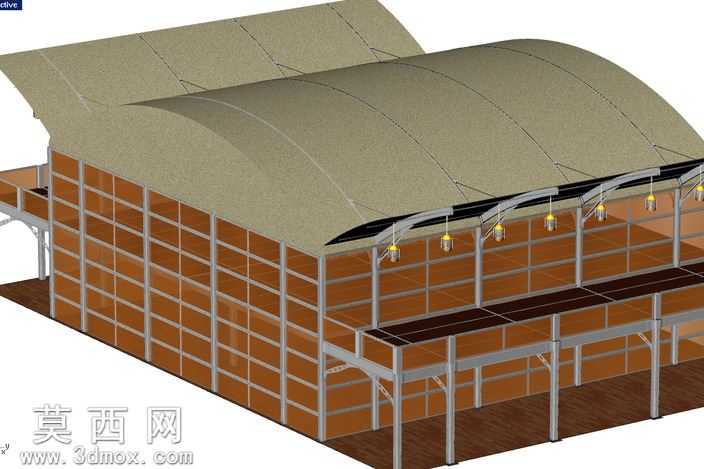

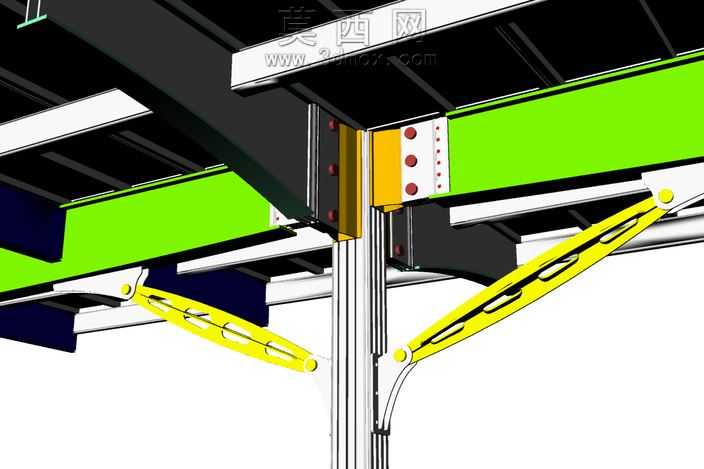

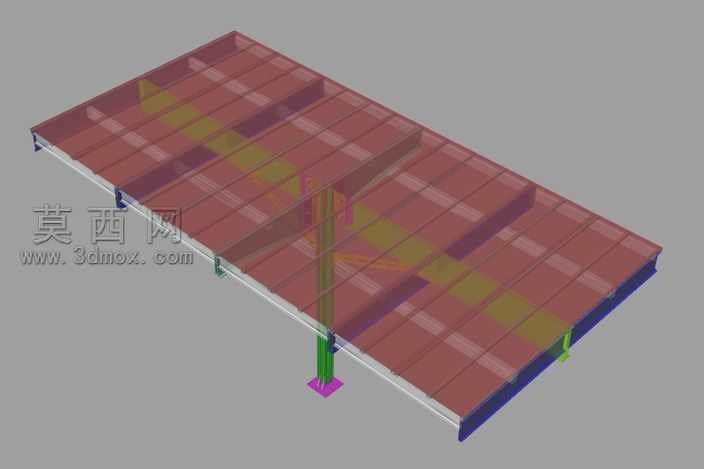

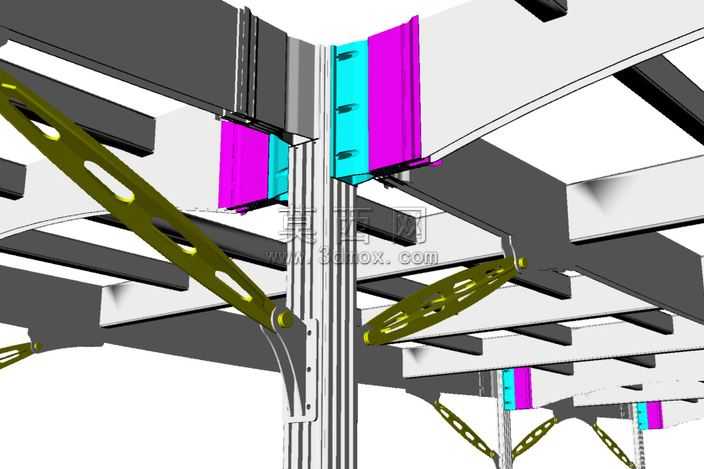

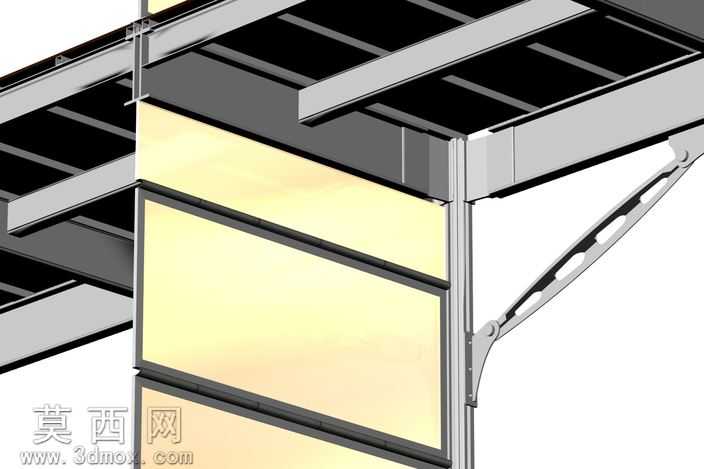

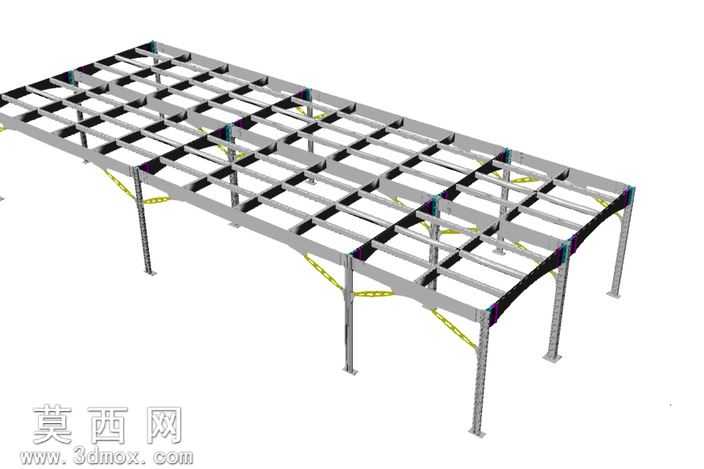

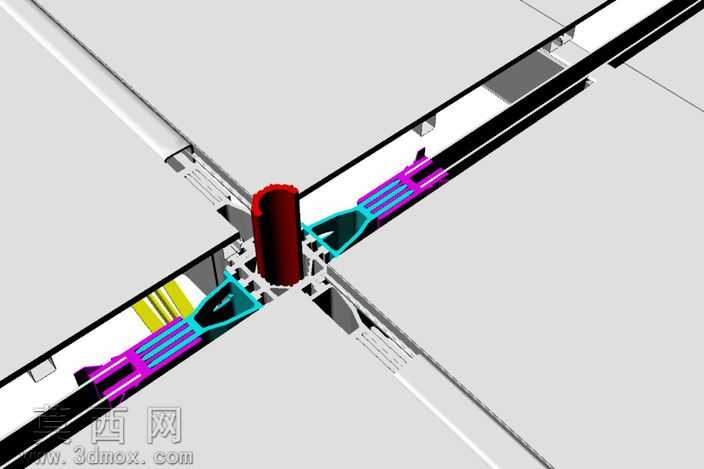

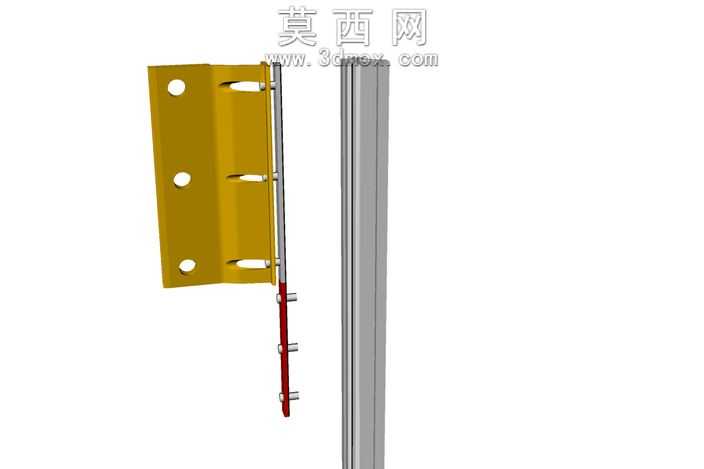

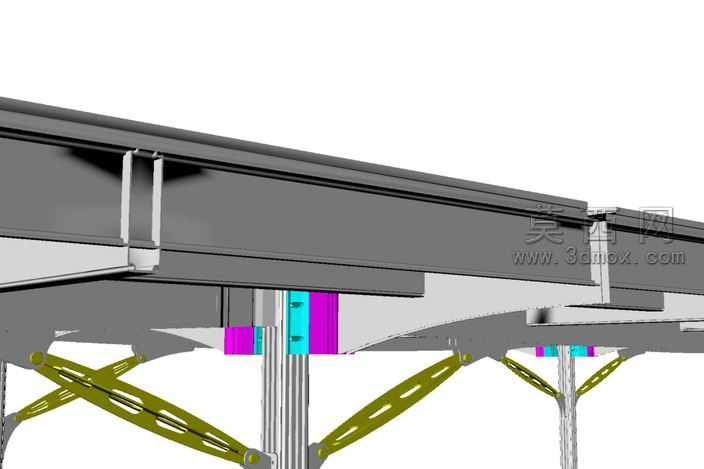

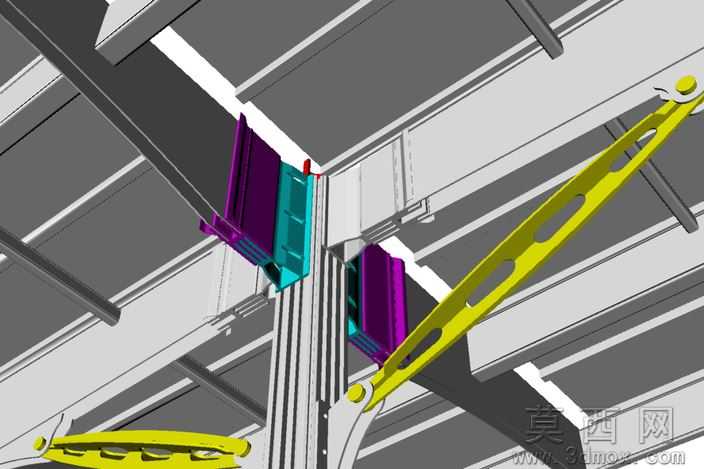

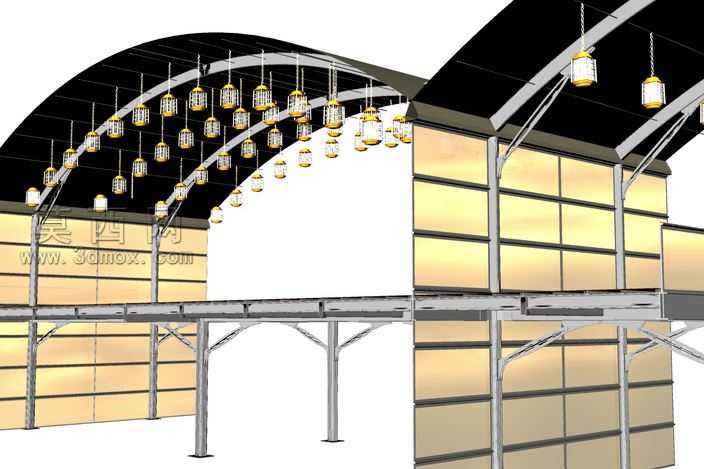

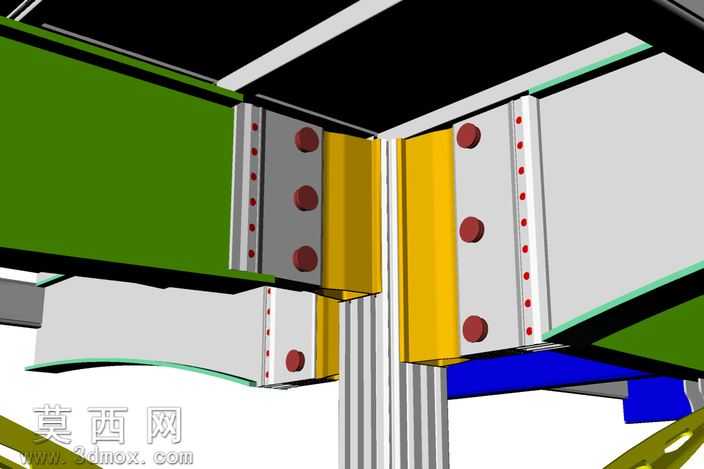

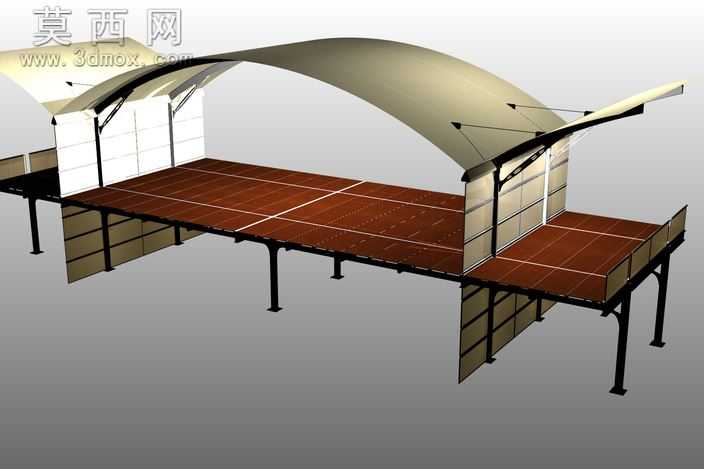

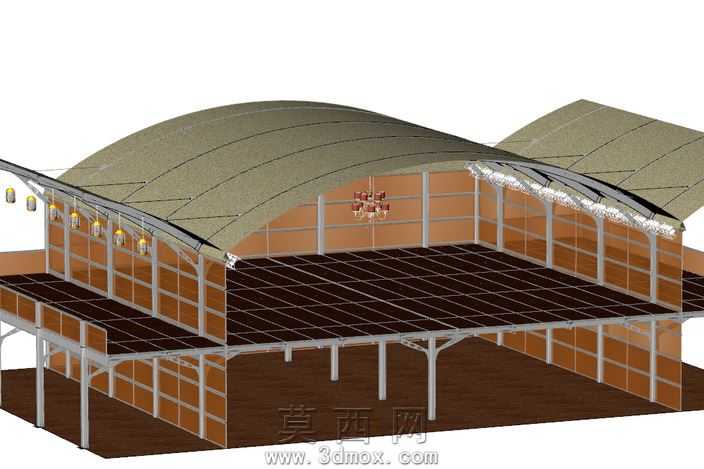

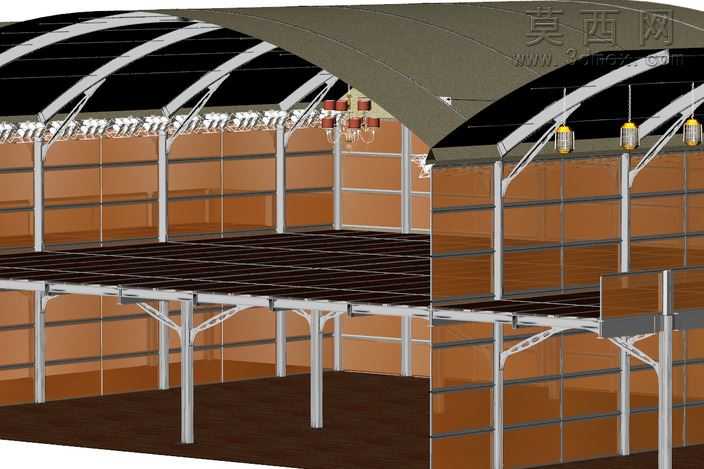

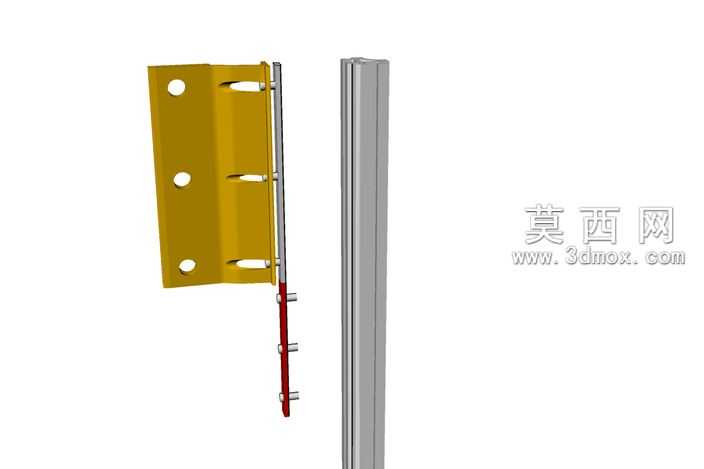

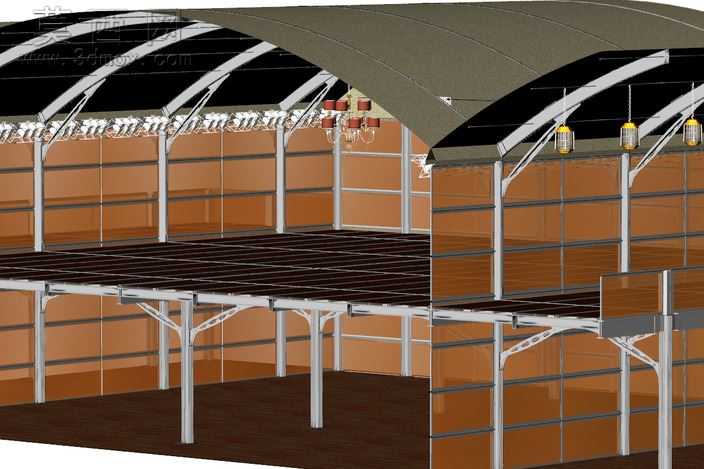

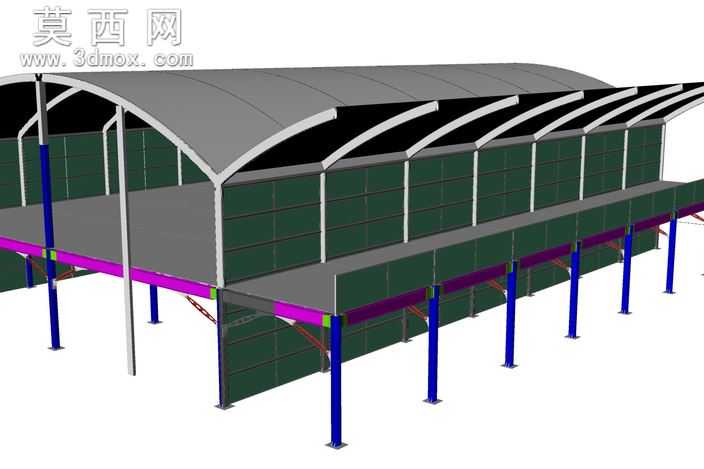

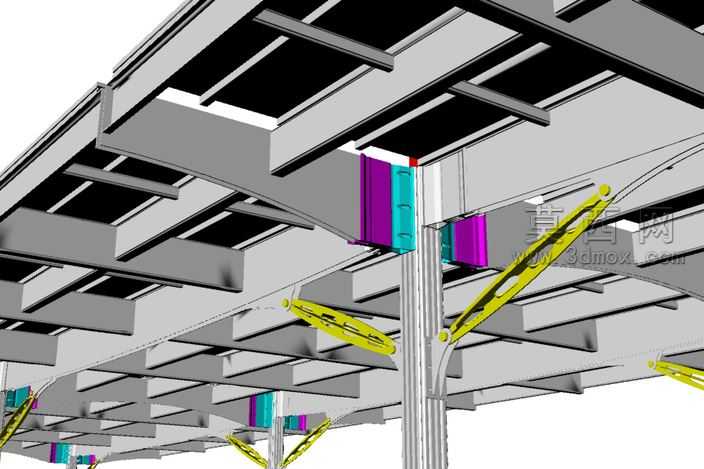

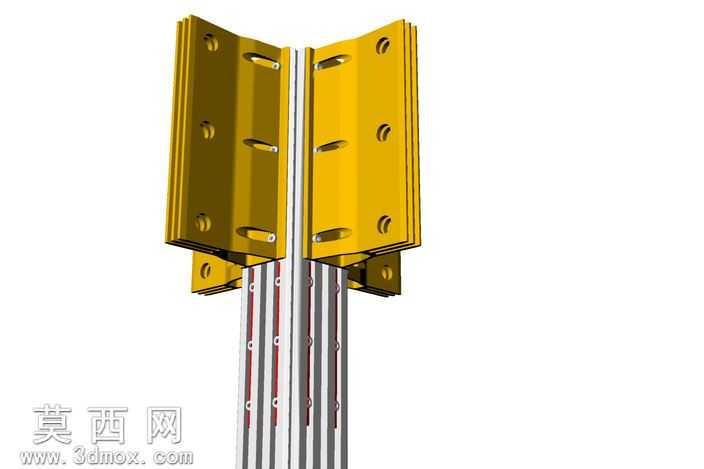

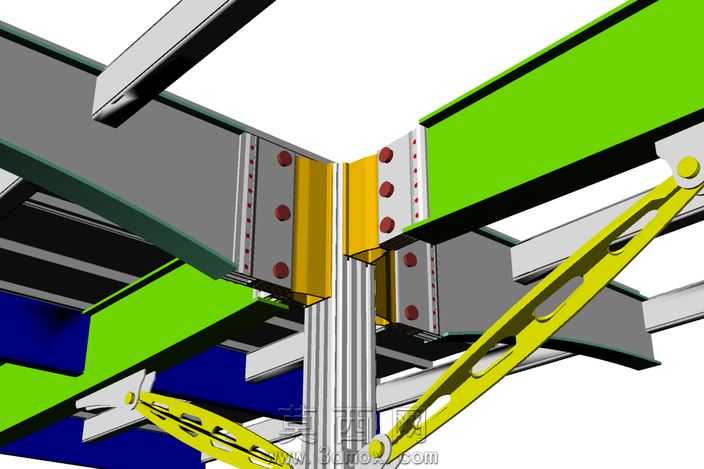

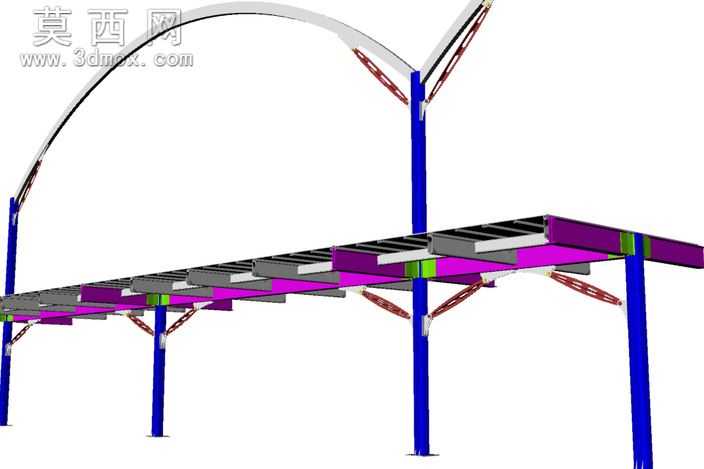

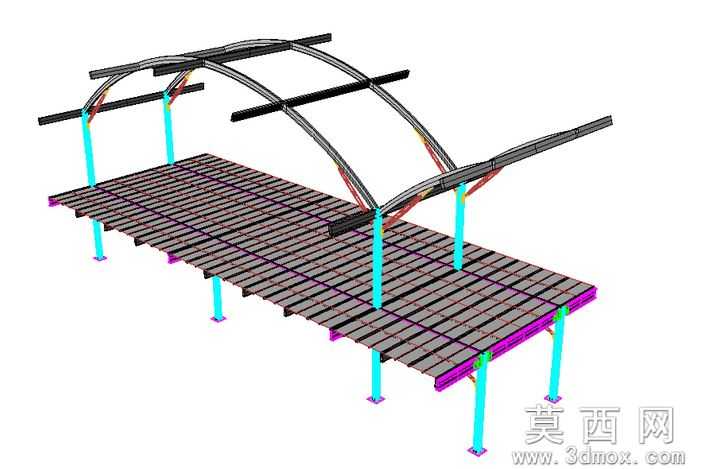

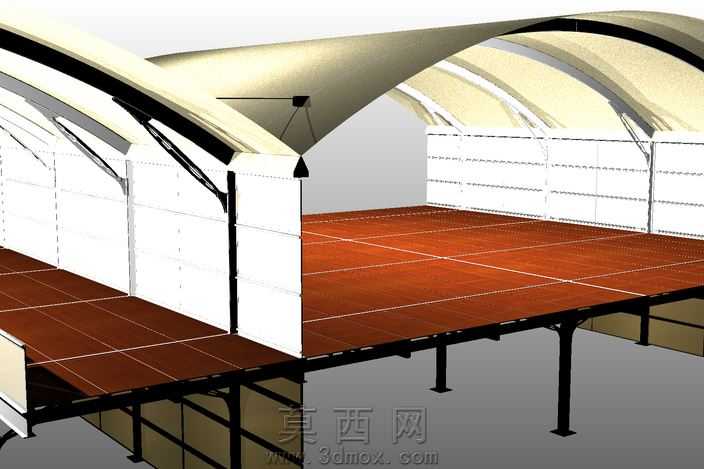

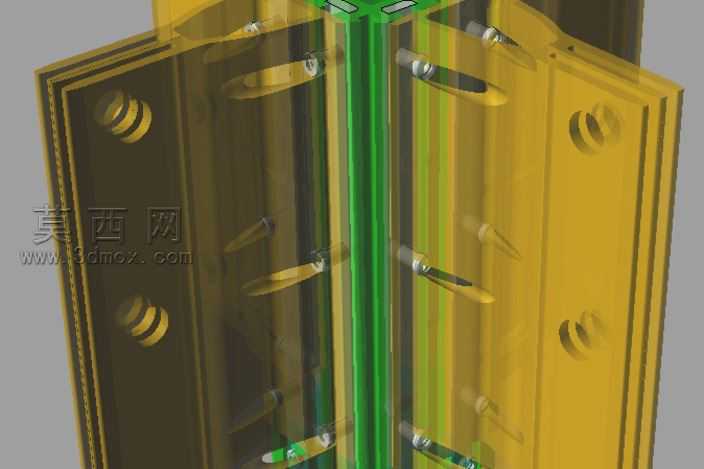

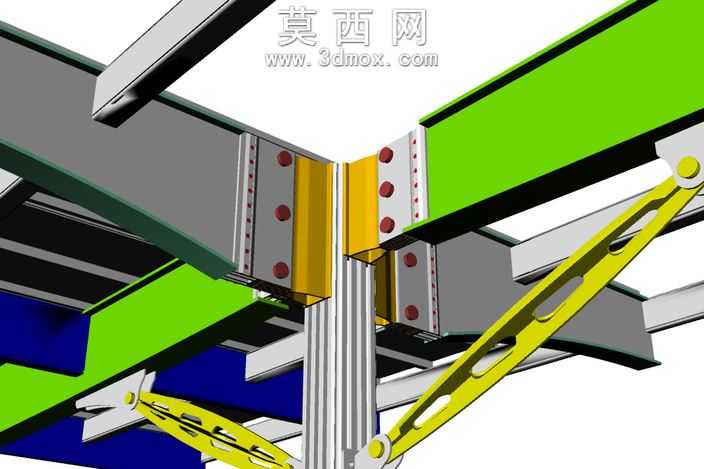

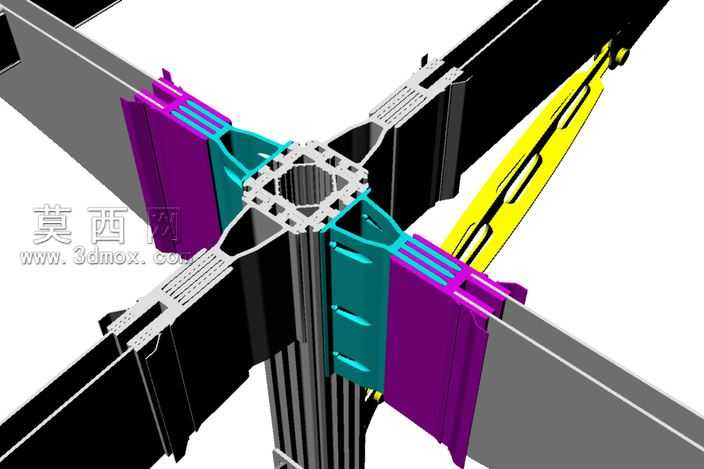

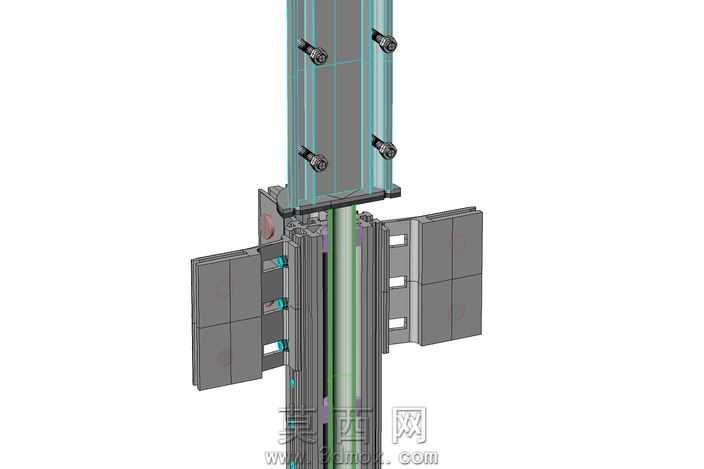

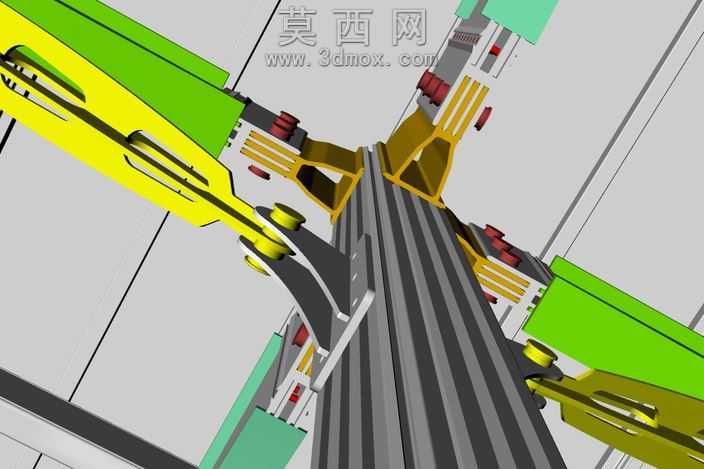

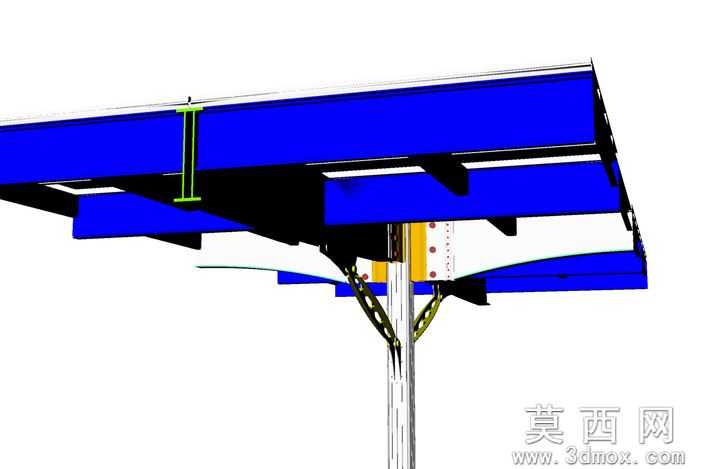

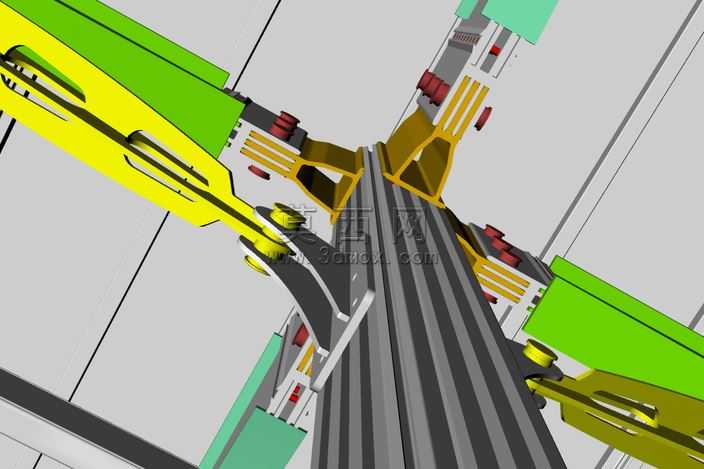

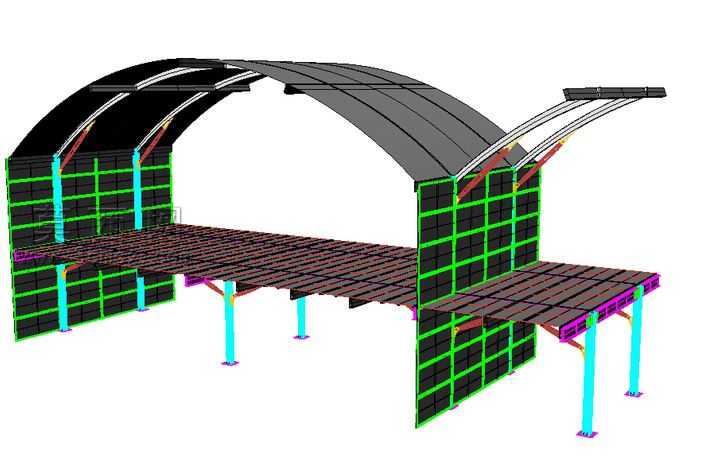

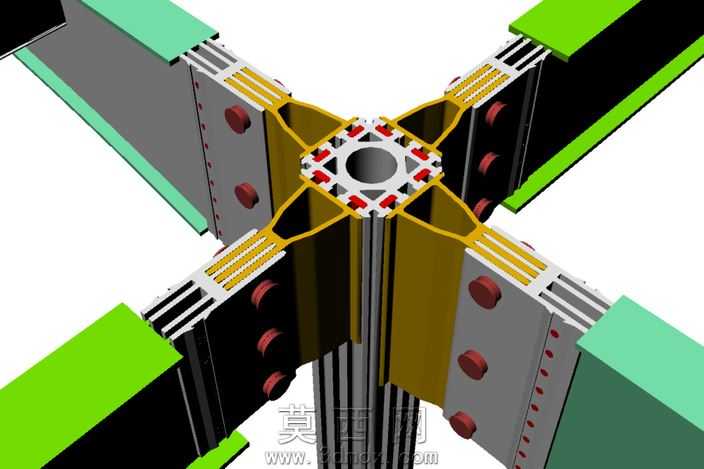

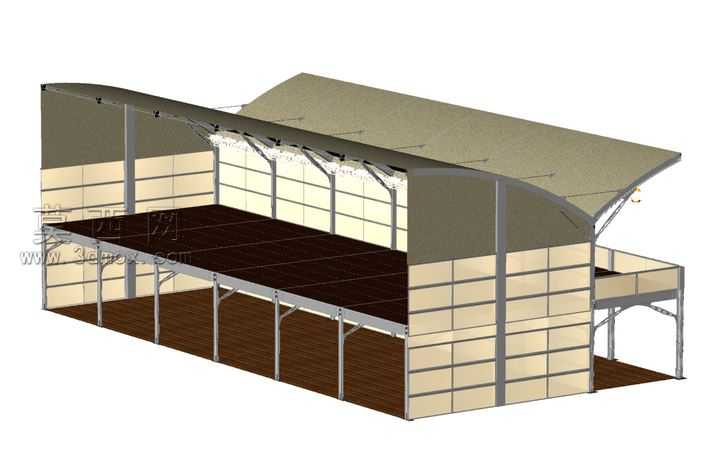

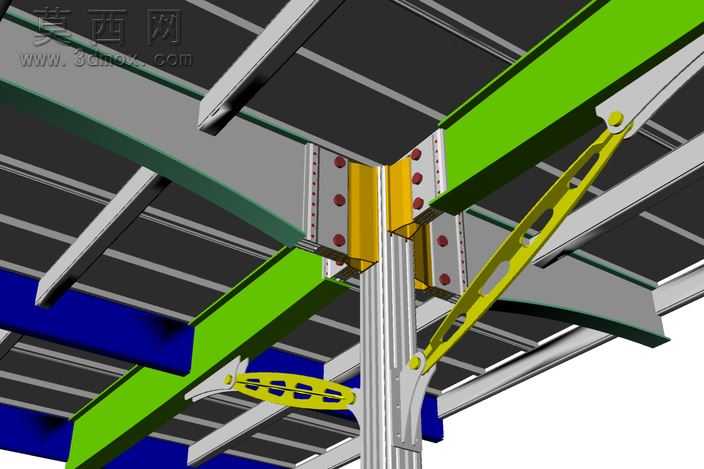

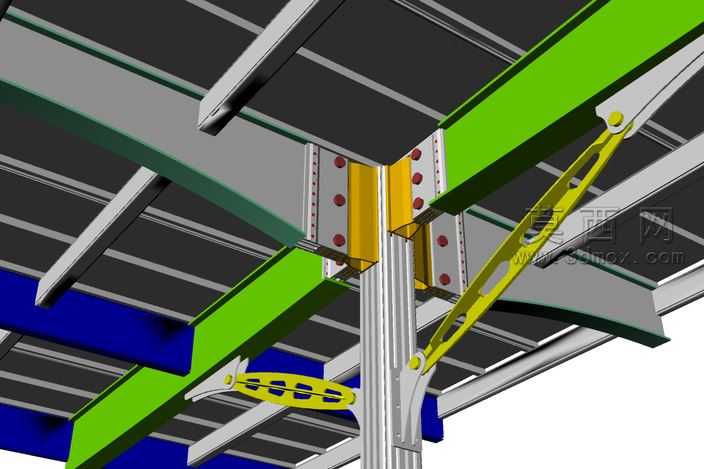

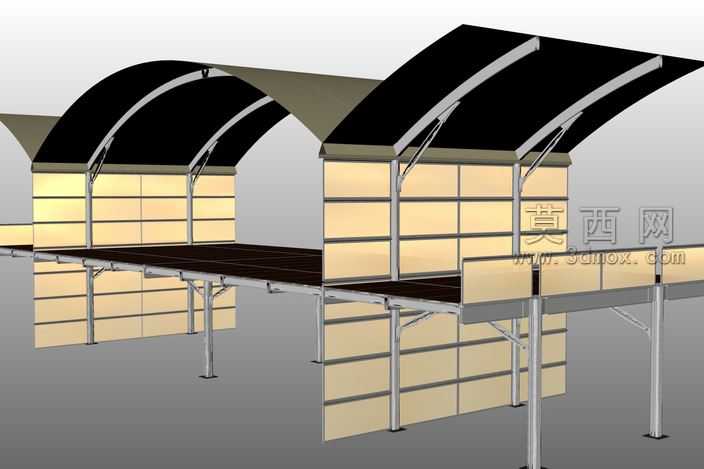

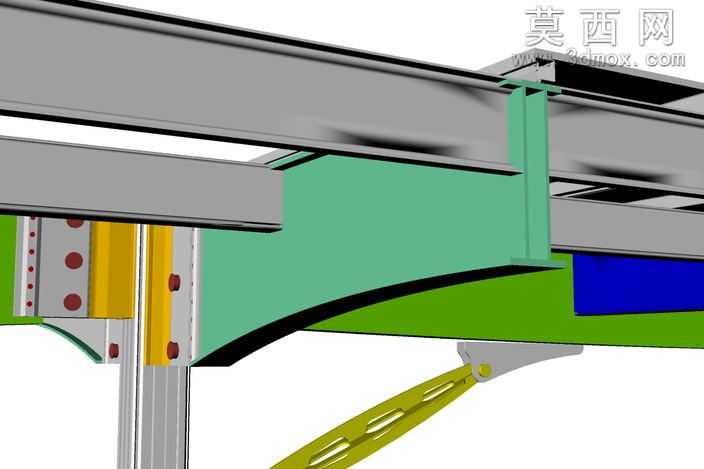

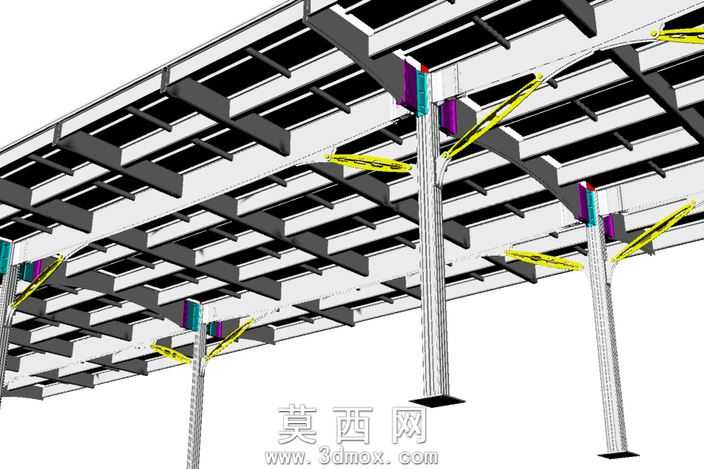

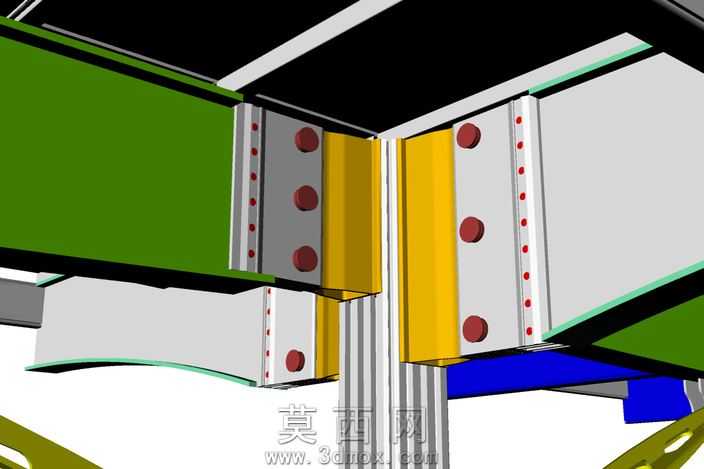

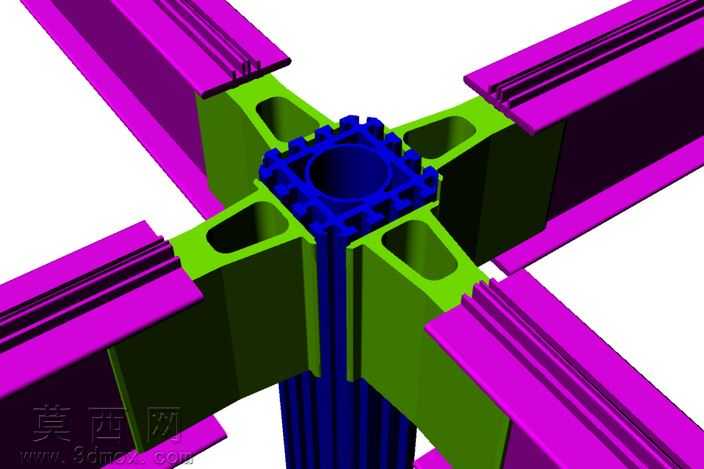

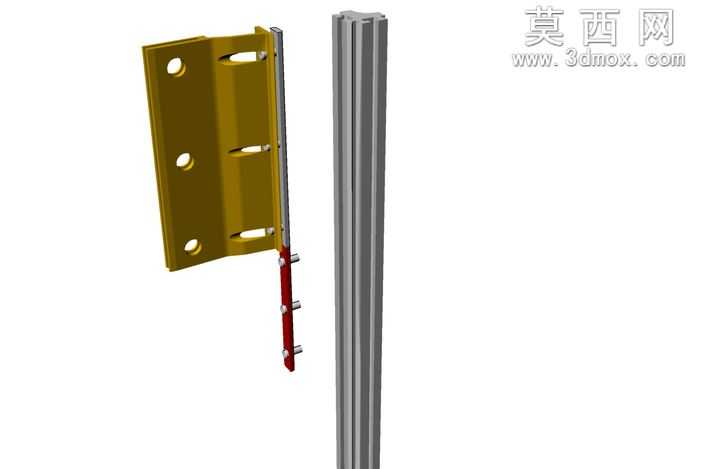

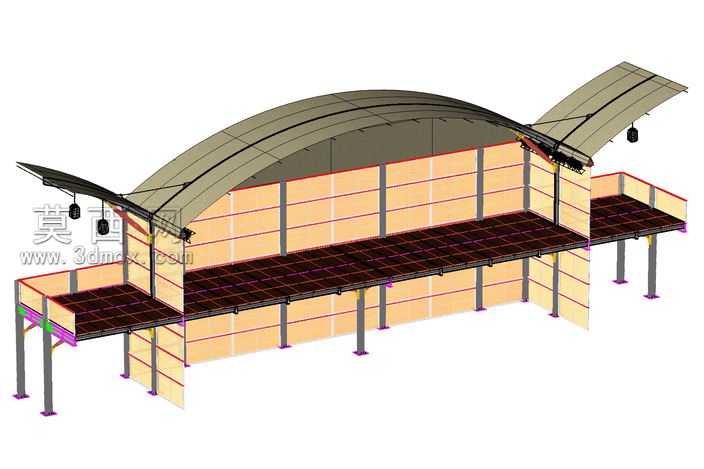

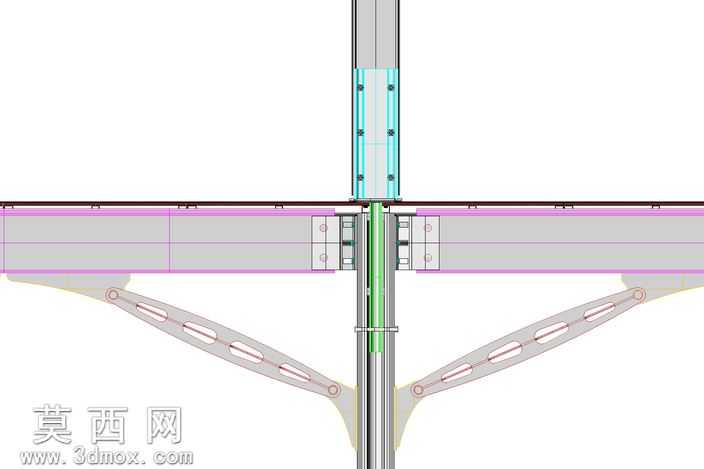

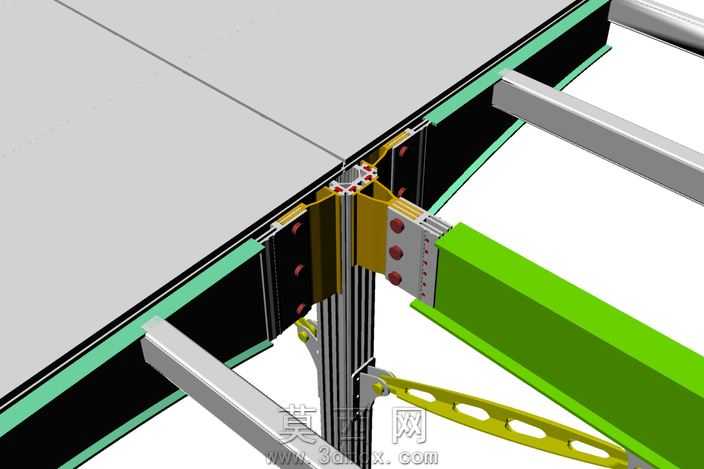

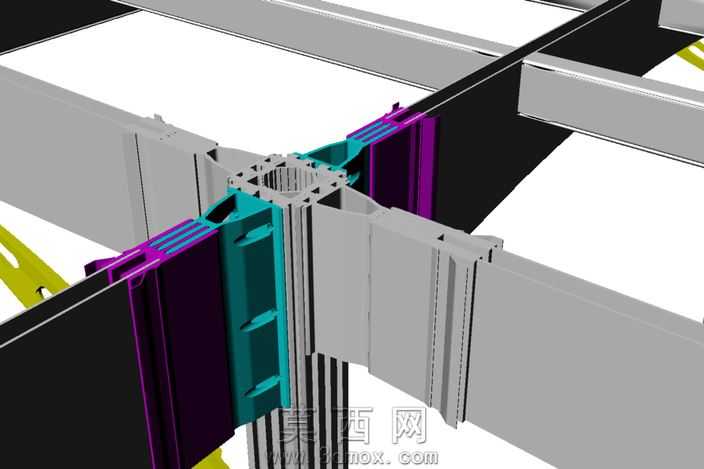

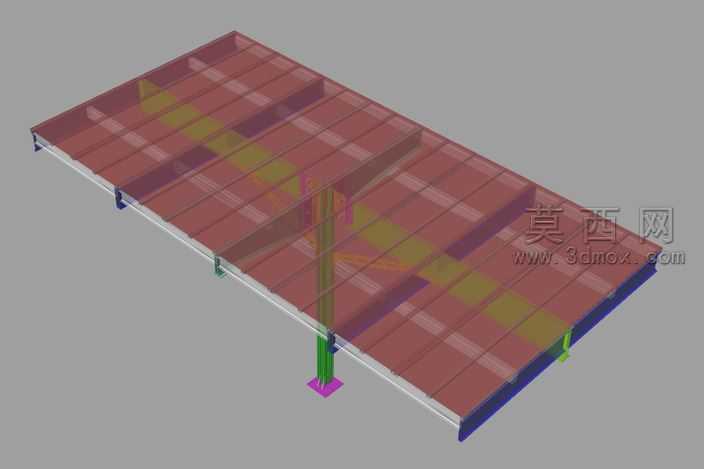

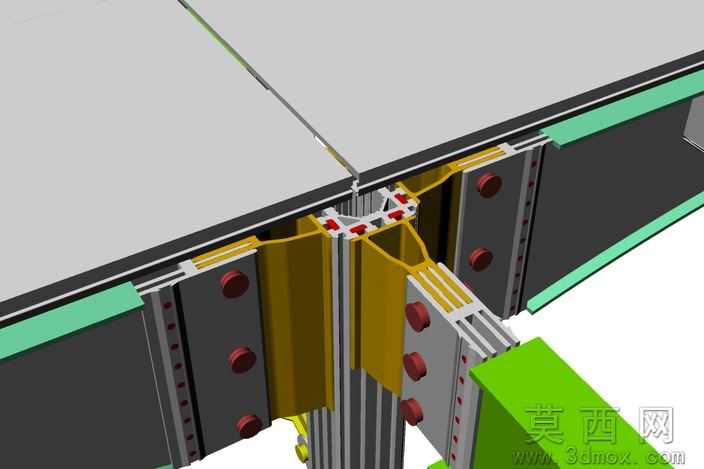

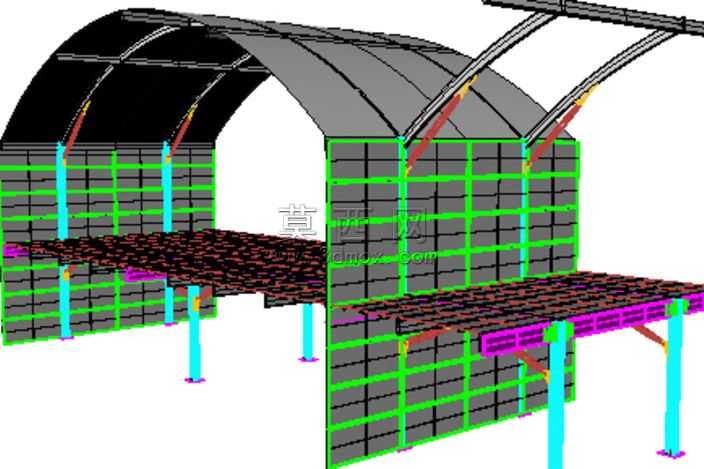

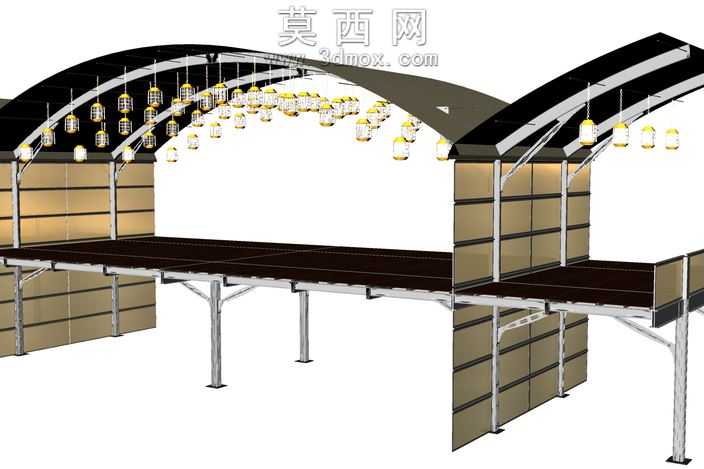

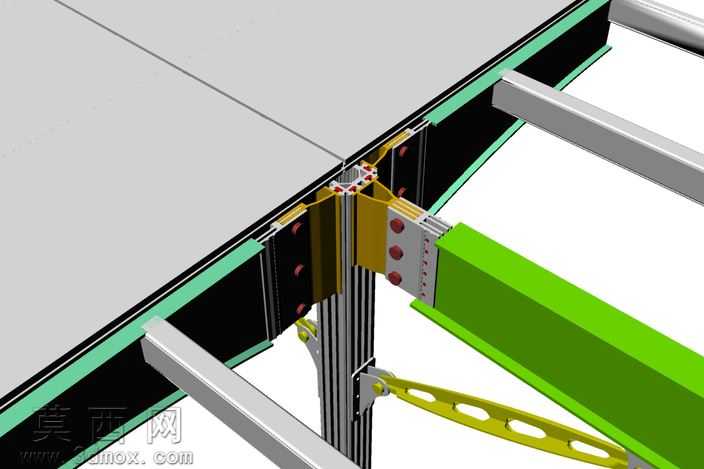

本作品为铝合金双层带甲板帐篷的三维结构设计，建模阶段依托参数化三维设计软件完成全尺寸构件搭建，对每一处连接节点、支撑构件、篷布固定结构都做了1:1比例的精准还原，确保各部件装配无干涉、公差匹配合理。渲染阶段采用PBR物理材质系统，对铝合金支撑构件赋予哑光阳极氧化金属材质，还原铝合金型材特有的细腻金属质感与低反光特性；对篷体面料做了分层材质处理，外层篷布设置防水涂层的微粗糙纹理与轻微半透明透光属性，内层篷布则设置哑光亲肤的织物纹理，同时为甲板区域的铺装面板赋予防滑耐磨的复合材料质感，支撑柱底部的固定件做了镀锌金属的材质区分，整体渲染光影采用户外自然光环境，清晰呈现结构的层次关系与材质差异。结构设计上采用纯铝合金作为主支撑框架，搭配特殊开模的专用连接构件，无需复杂焊接工艺即可完成快速装配，整体为双人使用的拓展型帐篷结构，两侧设置延伸式甲板平台，甲板下方通过竖向铝合金立柱做落地支撑，搭配横向拉结型材保证平台承重稳定性；篷顶采用弧形拱架结构，有效提升篷内竖向使用空间，同时优化雨雪天气的排水排雪性能，两侧篷体设置可向上翻折开启的通风窗结构，翻折后通过内置的撑杆固定，兼顾通风需求与遮阳挡雨的实用性。设计思路围绕轻量化、快装化、高耐用性的户外使用需求展开，所有铝合金构件均采用标准化型材截面设计，降低加工开模成本，连接节点采用模块化快装结构，无需专业工具即可完成整体搭建与拆卸，双层篷体的设计既提升了帐篷的保温隔热性能，也通过内外层的空气夹层减少结露现象，延伸甲板的设置拓展了帐篷的户外使用场景，可满足露营、临时户外作业、应急安置等多场景的使用需求，整体结构经过受力校核，在保证轻量化的同时满足户外使用的抗风、承重性能要求，各构件的拆分设计也便于后期的更换维护与收纳运输。
