恩格尔卧式注塑成型设备三维结构

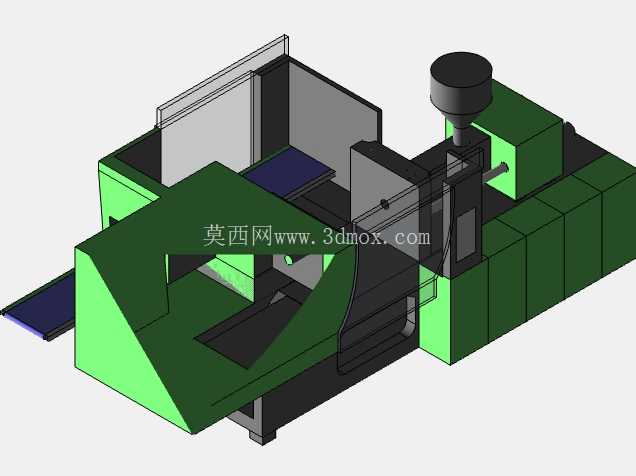

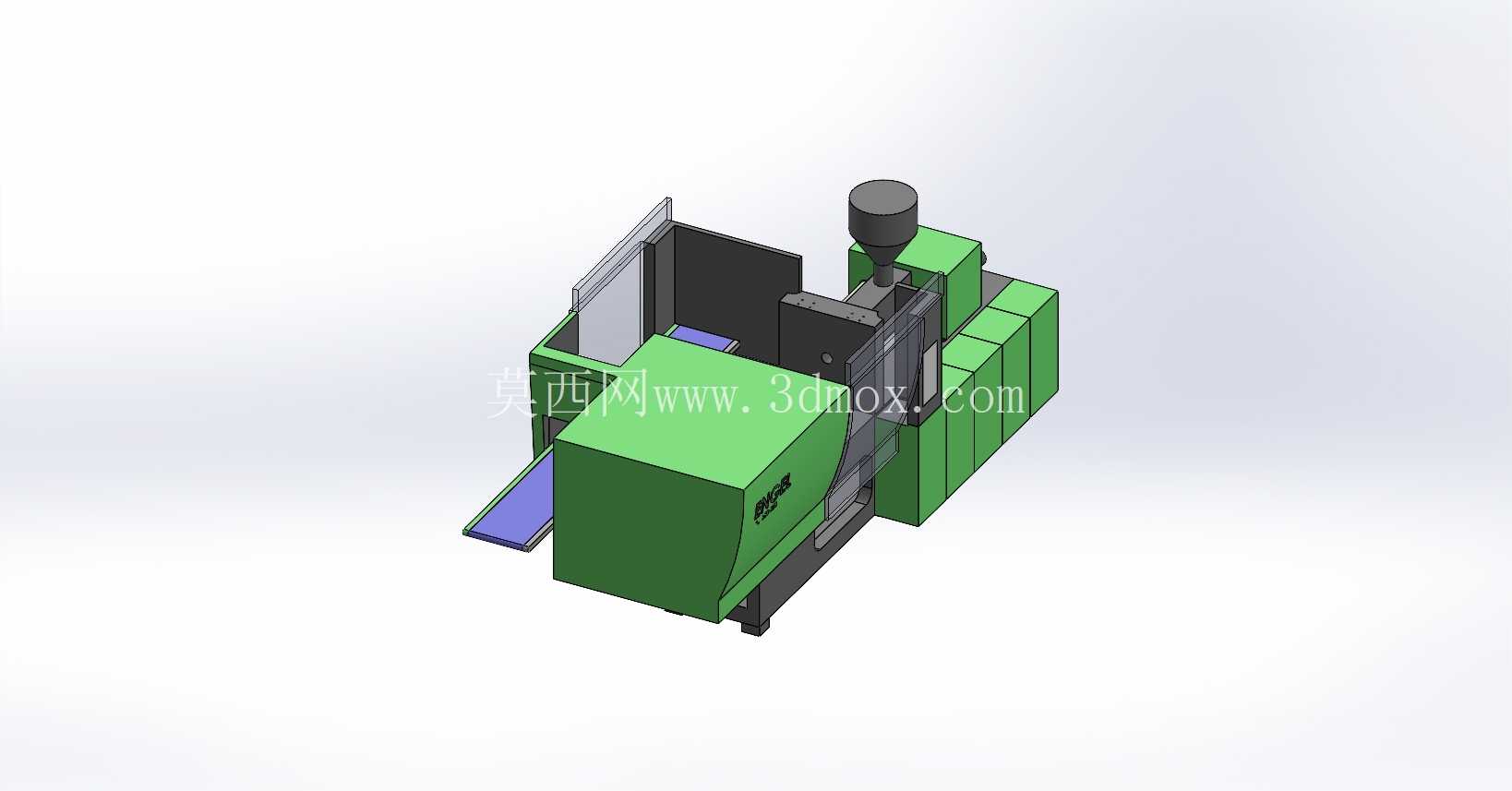

　　这套三维结构还原的是卧式注塑成型核心设备的完整装配状态，在橡塑成型加工领域，这类设备是热塑性塑料制品批量生产的核心载体，覆盖汽配零部件、家电外壳、3C结构件、日用塑品等绝大多数注塑件的生产场景，车间布局时通常会搭配上料干燥系统、冷水机、机械手取件工位、碎料回收装置组成完整产线，单台设备的占地边界需要预留操作维护通道、原料堆放区与成品暂存位，安装时需做水平地基校准，避免锁模时因机身倾斜导致的模板平行度偏差，影响塑件成型精度与设备使用寿命。

　　从结构布局来看，设备沿长度方向分为注射单元、合模单元、机身机架三个核心区段，注射端顶部设置的料斗用于承接干燥后的塑料粒子，内部配合螺杆塑化结构，完成原料的输送、熔融、计量、注射全流程，料筒外围分段布置加热圈，可根据不同原料的熔融温度曲线设置区段加热参数，喷嘴部位对接合模侧的模具浇口套，注射时通过射台移动油缸实现喷嘴与浇口的紧密贴合，避免熔料溢料。合模单元采用曲肘式锁模结构，相比直压式锁模具备更快的开合模速度与更稳定的锁模力保持能力，模板上加工有标准T型槽与定位孔，可适配不同规格的注塑模具安装，动模板沿机架上的线性导轨做往复开合动作，开模行程与最大模厚可根据生产的模具尺寸做对应调节，满足不同深度塑件的脱模需求。

　　设计这套结构时，首先要平衡的是注射量与锁模力的匹配关系，锁模力需要大于注射时熔料在型腔内产生的涨模力，避免生产时出现飞边缺陷，同时曲肘机构的铰接点位置需要经过运动学仿真验证，保证开合模过程的速度曲线平滑，减少开合模到位时的机械冲击，延长铰接销轴与衬套的磨损周期。机身部分采用焊接箱型结构，内部布置加强筋板，承载注射与合模单元的全部重量，同时抵消设备运行时的振动，机身底部设置可调垫铁，用于安装时的水平度微调。设备外侧的安全防护门采用透明防护板搭配钣金框架结构，既可以观察内部模具的生产状态，又能在设备运行时隔绝操作区域，避免人员误入运动区间引发安全事故，防护门配备安全联锁开关，门体未完全关闭时设备无法执行合模注射动作，符合塑机设备的安全设计规范。

　　从安装边界来看，这类中型卧式注塑机的长度方向需要预留足够的射台后退维护空间，方便更换螺杆、料筒以及清理喷嘴，尾部则需要预留液压站、电气柜的检修空间，设备上方若配置机械手取件，还需要预留对应高度的安装空间，避免机械手运行时与厂房设施产生干涉。液压系统的管路布置沿机架内侧走线，避免外露管路被物料磕碰损坏，电气线路与液压管路分槽布置，减少液压油泄漏对电气元件的影响。冷却水路的接口集中布置在机身侧方，方便对接模具冷却、料筒下料口冷却、油温冷却的外部管路，整体结构的细节还原覆盖了日常维护、模具更换、生产操作的全部实际场景，可作为塑机结构学习、产线布局仿真、非标自动化对接方案设计的三维参考载体，帮助设计人员快速掌握卧式注塑机的结构组成与空间布局逻辑，减少产线规划时的尺寸校验工作量，也可作为注塑车间新员工的结构认知教具，直观展示各部件的装配位置与运动关系。
