自行车传动用镂空式链轮结构设计

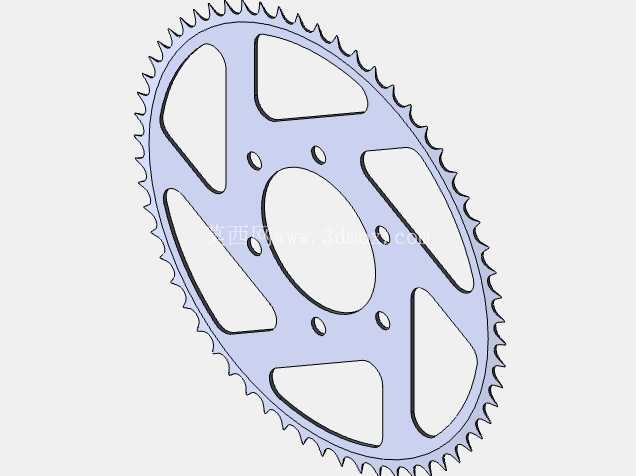

　　日常通勤、山地越野、公路竞速等不同场景的自行车，其传动系统的核心动力传递部件都离不开链轮，这个零件直接决定了骑行过程中动力传递的效率、链条啮合的稳定性以及长期使用的耐磨表现。这款链轮采用了六处对称式镂空减重设计，在保证轮体整体结构刚度的前提下，尽可能去除了非受力区域的多余材料，既降低了整车传动端的旋转惯量，让骑行起步、变速过程中的动力响应更轻快，也减少了零件自身的材料消耗，适配轻量化整车的设计需求。

　　从实际安装适配的角度来看，链轮中心设置了与花鼓安装位匹配的定位基准孔，孔周均匀分布的六个小圆孔是对应安装螺栓的过孔，安装时可以通过这六个点位实现与花鼓法兰的牢固锁紧，孔位的位置度公差需要严格控制，否则安装后会出现链轮径向跳动超差，导致骑行过程中链条抖动、跳齿甚至异常磨损的问题。轮体外缘的齿形是按照标准短节距精密滚子链的啮合参数设计的，齿廓的圆弧过渡、齿沟深度、齿顶倒角都经过匹配校验，能保证链条在进入和退出啮合时顺畅无卡滞，即便在变速过程中链条斜向拉扯的状态下，也能减少齿尖与链条侧板的剐蹭。

　　设计这类链轮的时候，首先要明确适配的链条规格，不同速别的自行车对应的链条宽度、节距存在差异，齿厚尺寸需要和链条内节内宽做匹配，预留合理的间隙避免卡链。轮体的辐条式镂空结构不是随意开设的，每一处镂空的轮廓都做了圆角过渡，避免应力集中导致轮体在大扭矩踩踏下出现裂纹，尤其是镂空区域靠近齿根的位置，需要通过有限元分析校核踩踏峰值扭矩下的应力分布，确保应力值低于所选材料的屈服强度。日常使用中，链轮的磨损主要集中在齿面与链条滚子接触的区域，所以设计时齿面的硬度需要匹配热处理工艺要求，保证长期啮合后的磨损量在合理范围内，避免齿形磨尖后出现跳齿失效。

　　从安装边界来看，这款链轮的轴向厚度需要和花鼓的安装空间匹配，安装后链轮的中心平面需要和飞轮、牙盘的中心平面保持共面，否则会加剧链条的侧向磨损，也会提升骑行过程中的传动阻力。轮体外缘的齿顶圆直径需要和车架后叉的间隙做校验，保证颠簸路面链轮出现小幅偏摆时，不会和后叉部件发生剐蹭干涉。不同于实心结构的链轮，这种镂空结构在使用中不容易积存泥沙，雨天或者泥泞路面骑行后，泥沙可以从镂空位置直接排出，减少泥沙夹在链条和齿面之间造成的磨粒磨损，一定程度上能延长传动系统的整体使用寿命。

　　在结构细节处理上，所有镂空的边缘、安装孔的孔口都做了倒角处理，既去除了加工过程中产生的毛刺，避免安装时割手，也能减少应力集中点。齿侧的倒角设计是为了配合前拨链器的变速动作，让链条在不同齿盘间切换时能更顺畅地爬上或退下目标齿位，不会出现变速卡顿的问题。对于面向休闲通勤场景的车型来说，这类链轮的刚度足够应对日常城市道路的骑行需求，不需要额外增加轮体厚度来提升强度，多余的重量反而会增加骑行负担；如果是面向越野山地场景的使用需求，则可以在现有结构基础上适当调整辐条宽度，提升轮体的抗冲击能力，应对颠簸路面大扭矩踩踏的载荷。
