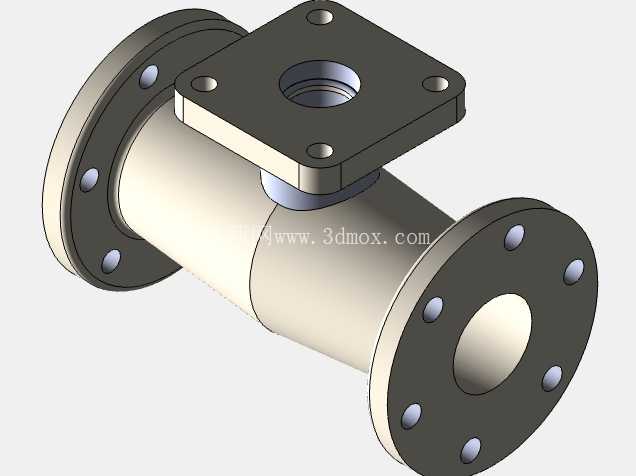

带方形法兰接口的三通式法兰闸阀结构

　　在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，三通类闸阀是实现管路分流、合流控制的核心部件，这款带方形法兰接口的三通闸阀，针对需要在主通路上引出侧支路的管路场景设计，可同时实现主通路通断控制与侧支路的对接连通，省去管路中额外加装三通接头的工序，减少管路泄漏点。从结构设计来看，该闸阀主体采用等径直筒式主通路结构，两端设置圆形法兰盘，法兰盘上均匀分布螺栓安装孔，可与同通径的圆形法兰管路直接对接，安装时螺栓孔对位精度要求控制在0.2mm以内，保证法兰面密封垫片受压均匀，避免运行过程中出现介质渗漏。主通路侧上方设置方形法兰接口，方形法兰的四个角位置布置沉头螺栓孔，相比圆形侧接法兰，

　　方形法兰在小通径侧支路对接时的安装空间占用更小，适合管路排布紧凑、侧方操作空间受限的工况，比如设备内部的冷却管路分支、小型工艺管线的取样支路对接场景。设计过程中，主通路的通径与侧方法兰接口的通径做了匹配性校核，保证介质在分流或合流时的流阻处于合理区间，避免侧支路流量不足或主通路介质紊流加剧的问题；阀体与法兰连接位置做了过渡圆角处理，降低应力集中系数，满足中低压管路的承压要求，常规工况下可适配1.6MPa及以下压力等级的水、油品、无强腐蚀性化工介质输送。安装边界方面，两端圆形法兰的端面间距为阀体的核心轴向安装尺寸，侧方法兰的端面到主通路轴线的垂直距离为径向安装尺寸，现场布设管路时需要预留对应尺寸的操作空间，尤其是侧方法兰对接位置，

　　需要预留足够的螺栓拧紧操作空间，避免安装时螺栓无法紧固到位。闸阀的密封面采用常规平面密封结构，与法兰垫片配合实现可靠密封，整体结构没有冗余设计，零件加工工艺性好，主通路筒体可采用无缝钢管加工成型，法兰盘可采用锻件加工后与筒体焊接成型，适合批量生产加工。在实际选型应用中，该结构的三通闸阀可根据输送介质的特性更换对应材质的密封件，阀体材质也可根据工况需求选用碳钢、不锈钢等不同材料，适配不同的腐蚀环境与温度工况，在中小型工业管路系统、建筑给排水管路、设备配套冷却系统中都有较高的应用适配性。
