钛材质方形变径下料料斗结构设计

这款钛材质料斗主要面向粉体、颗粒状物料的中转输送场景，在锂电正负极材料生产、精细化工原料投料、食品级粉体分装等对材质耐腐蚀性、防粘附性有较高要求的工位中承担物料暂存与导流功能。不同于常规碳钢或不锈钢料斗，钛材质的选用让该结构可适配弱酸碱类物料的输送需求，同时钛材表面光滑度高，能大幅降低细粉物料挂壁残留的概率，减少批次生产间的物料交叉污染风险。

从结构功能来看，该料斗采用上方下锥的过渡形式，顶部方形开口可直接与方形储料仓的出料口对接，无需额外加装方变圆转接头，减少了连接环节的密封点位，降低物料跑冒滴漏的可能性。锥段采用等斜率收缩设计，收缩角度经过反复校核，针对流动性一般的粉体物料，锥面倾斜角度大于物料自然安息角3-5度，避免物料在锥段架桥起拱，保证下料过程连续顺畅，不会出现断料或下料流速不均的问题。底部的圆形出料口可直接对接圆形输送管道或者振动喂料机的进料端，接口处预留了标准安装边，可通过快装卡箍或者法兰结构实现快速连接，拆装清理时无需复杂工具，适配频繁换料的生产场景。

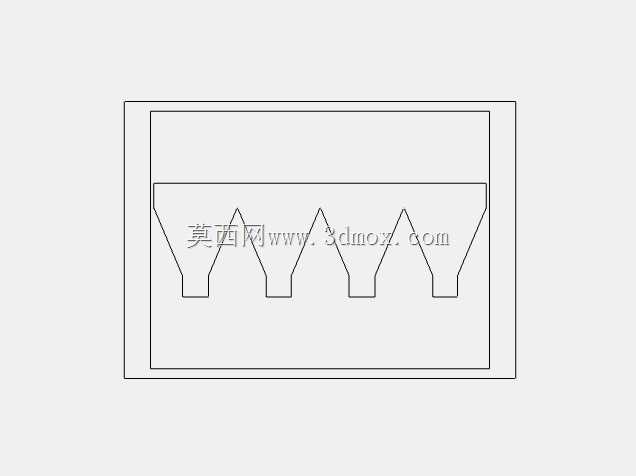

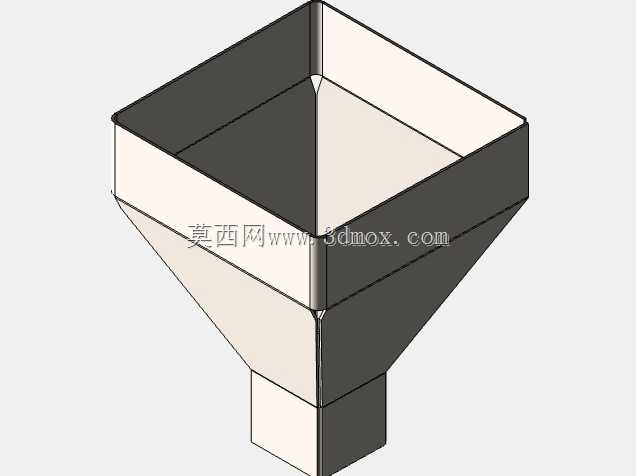

设计过程中采用钣金展开思路完成整体结构拆分，整个料斗由四块梯形壁板、四块三角形拼板以及底部的直筒段焊接拼装而成，所有拼接边均预留了焊接止口，既可以在拼装时起到定位作用，控制整体形位公差，也能增加焊接接触面积，提升焊缝强度，避免长期受物料冲刷出现焊缝开裂的问题。考虑到钛材焊接的特殊性，所有拼接焊缝均设计为外侧满焊内侧打磨平滑的形式，内侧不存在卫生死角，不会积存物料，清理时可直接用高压水枪冲洗内壁，无残留风险。壁板厚度根据料斗额定容积匹配，在保证整体刚性的前提下尽可能控制壁厚，降低整体自重，减少上部储料仓的承重负载。

安装边界方面，顶部方形法兰边的螺栓孔采用等距分布设计，可适配多数标准方形出料口的安装孔位，安装时只需在对接面加装硅胶或者四氟密封垫即可实现密封，无需额外加工适配接口。料斗整体高度控制在常规操作工位的合理区间，安装后底部出料口距离地面的高度可匹配常规喂料设备的进料高度，无需额外加高支架或者调整输送线高度。锥段外壁可根据使用需求加装振动器安装座，针对流动性极差的物料，可加装小型气动振动器辅助下料，安装座的位置经过受力校核，避开焊缝区域，避免长期振动导致焊缝疲劳开裂。

实际使用中，该料斗可根据现场安装空间调整顶部开口的边长以及锥段的收缩比例，在保证下料角度的前提下适配不同产能的生产线需求。钛材质本身的抗疲劳性能优异，长期承受物料冲击磨损也不会出现内壁锈蚀脱落的问题，不会对输送的物料造成金属污染，完全满足高端精细制造领域对物料输送部件的材质要求。不同于一体冲压成型的小型料斗，该钣金拼接结构可制作更大容积的规格，无需大型冲压模具，生产制造成本更低，交付周期更短，可快速响应非标生产线的定制需求。
