三通法兰连接式工业闸阀结构设计

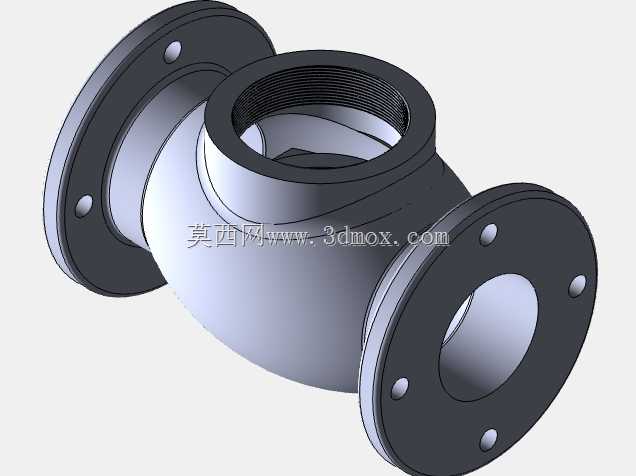

　　在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，三通结构的闸阀往往承担着分流、合流以及管路通断控制的核心作用，不同于常规两通闸阀的单通路设计，这类三通闸阀可在不额外加装三通接头的前提下，实现三条管路的交汇控制，减少管路连接节点的同时，也降低了接头位置的泄漏风险，尤其适合空间紧凑、管路排布密集的工艺管段使用。从实际工况适配角度看，这款闸阀的三个连接端均采用法兰连接结构，法兰盘上均匀布设螺栓孔，安装时可通过螺栓副与对应管路的法兰盘紧固，配合法兰密封垫片即可实现可靠的端面密封，这种连接方式的优势在于拆装维护便捷，无需对管路进行大范围拆解即可完成阀件的更换或检修，适配公称压力在中低压区间的流体输送场景，可兼容水、油品、

　　无强腐蚀性的化工介质等多种流体的输送控制。从结构设计逻辑来看，阀体整体采用流线型的腔体过渡设计，三个通路的交汇位置做了圆弧过渡处理，避免介质在腔体内形成流动死区，减少介质残留对阀体的冲刷与腐蚀，同时也能降低介质流经阀体时的局部阻力损失，提升管路输送效率。阀体上部的阀杆安装端设置了内螺纹结构，用于匹配阀杆的升降传动，阀杆升降过程中带动闸板实现通路的启闭，闸板闭合时可完全截断对应通路的介质流动，开启时介质可沿阀腔顺畅流通，三个通路的通径保持一致，可保证各支路的流量分配均衡，避免因通径差异导致的支路压损过大问题。在安装边界的尺寸控制上，三个法兰端面的相对位置呈正交分布，水平方向两个法兰的端面保持同轴，

　　垂直方向的法兰端面轴线与水平轴线垂直相交，这种对称式的结构设计可降低建模与加工过程中的形位公差控制难度，法兰盘的厚度、螺栓孔的中心圆直径均匹配对应通径的法兰标准参数，安装时可直接与同规格的标准法兰管路对接，无需额外制作过渡连接件。建模过程中对阀体内腔的流道做了等壁厚处理，在保证阀体结构强度满足工况压力要求的前提下，尽可能减小阀体的整体重量，降低管路系统的承重负荷，法兰盘与阀体主体的连接位置做了圆角过渡，避免应力集中导致的阀体开裂问题，螺栓孔的位置度公差严格控制，保证安装时螺栓可顺利穿入，不会出现孔位错位的情况。从实际选型适配的角度，这类三通闸阀常被用在需要对管路流向进行切换的工艺节点，比如循环水系统的旁通管路、

　　化工介质的分流合流管段，相比采用两通阀加三通接头的组合方案，一体式三通闸阀的结构更紧凑，占用的安装空间更小，同时泄漏点更少，长期运行的可靠性更高。设计过程中需要重点关注阀腔交汇位置的壁厚均匀性，若壁厚不均，在铸造过程中容易出现缩孔、砂眼等缺陷，影响阀体的承压能力，同时流道的过渡曲面需要保证顺滑，避免出现凸起或凹陷，否则会造成介质流动时的紊流，增加管路的振动与噪音。另外，法兰密封面的平面度需要严格控制，若密封面存在翘曲或凹凸不平，安装后即使螺栓紧固力达标，也容易出现介质泄漏的问题，建模时需要保证密封面的平面度公差在标准允许范围内，螺栓孔的轴线与法兰端面保持垂直，避免螺栓安装时出现偏斜，导致紧固力分布不均影响密封效果。
