带线性轨道的安川冲压钣金上下料单元

　　这套钣金加工机器人单元，核心面向家电、机箱机柜、汽车零部件行业的冲压工序段，解决传统冲压线人工上下料效率低、重复定位精度差、工伤风险高的痛点，适配0.5-3mm厚度冷轧板、镀锌板、铝板类平板毛坯的跨压机转运作业，可覆盖两台大吨位闭式单点压力机之间的全流程物料流转，无需人工介入即可完成板料从料垛取料、对中定位、压机上料、工序件转序、成品件下料的全循环动作。

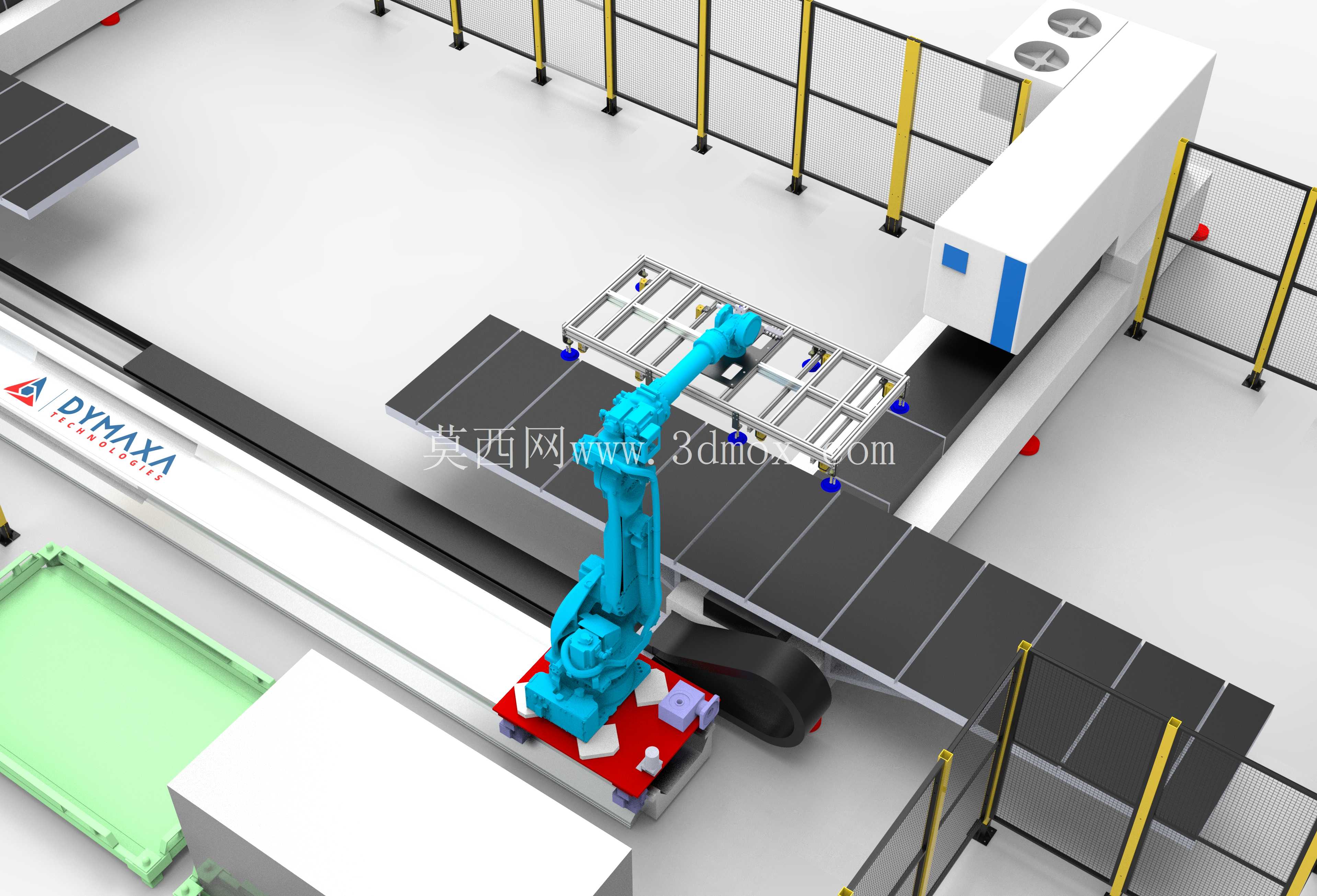

　　设计阶段优先考虑了车间现有压机布局的适配性，线性轨道采用地面安装式重载直线导轨副，轨道总长度根据两台压机的中心距做匹配设计，安装时需预留轨道两侧各800mm的维护通道，轨道基础预埋厚度不低于200mm的混凝土地坪，平面度公差控制在每米2mm以内，避免机器人行走过程中出现抖动影响定位精度。机器人选用安川六轴通用工业机型，安装在轨道行走滑台上，末端搭载真空吸盘组，吸盘排布可根据常见板料的尺寸规格做快速调整，针对大尺寸薄板额外增加了吸盘数量与缓冲支杆，避免取料时板料产生挠曲变形，吸盘端拾器预留了快换接口，可在10分钟内完成不同端拾器的切换，适配异形板件的抓取需求。

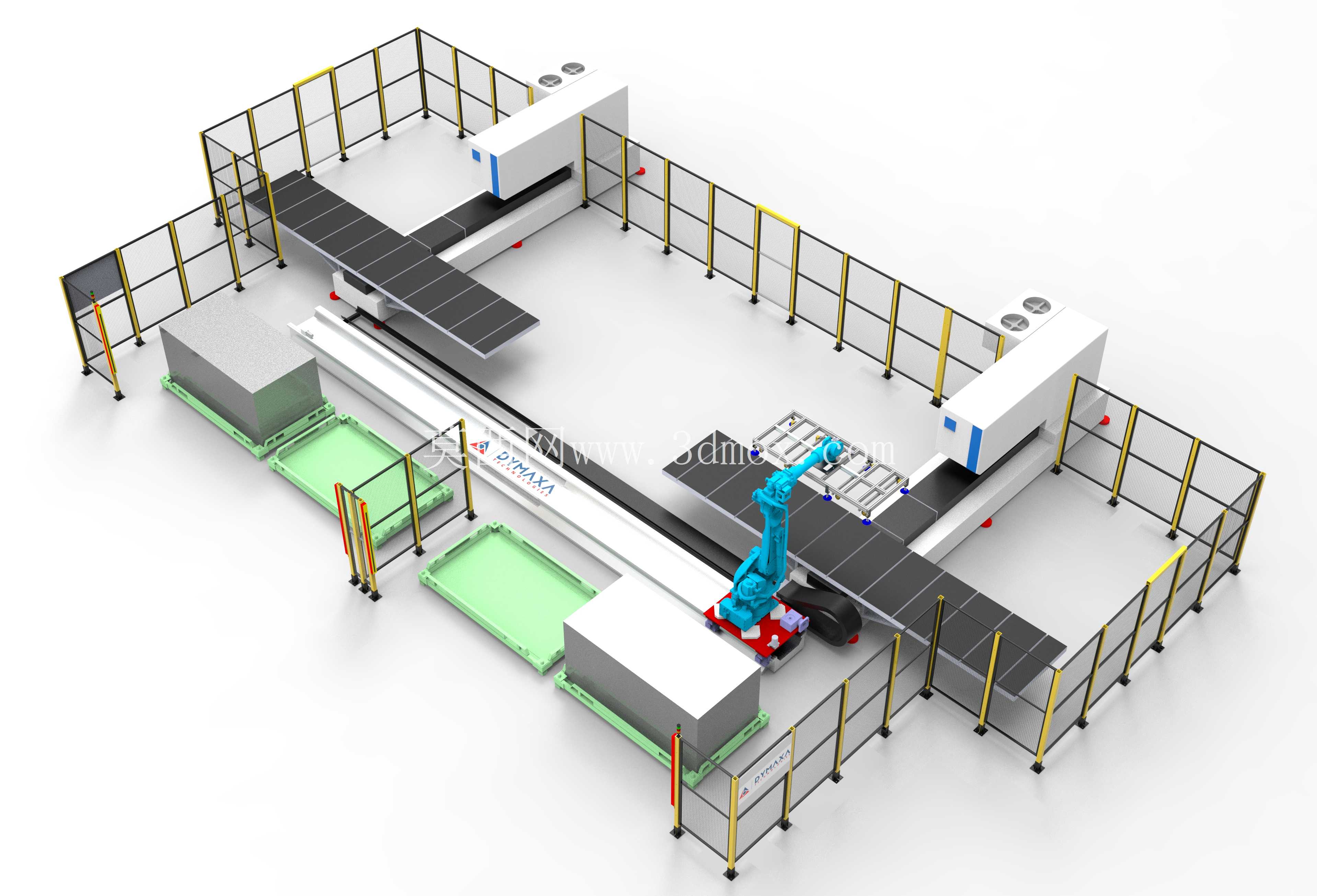

　　单元外围采用黄黑配色的工业铝型材安全围栏，围栏高度1800mm，在压机操作侧、料垛更换侧设置带安全联锁的检修门，门体打开时机器人与轨道会立即触发安全停止信号，避免人员误入作业区域发生碰撞。围栏内部沿轨道两侧布置了三个定位料台，分别对应毛坯料垛、工序中转料位、成品料垛，料台采用带定位销的焊接钢结构，表面铺设聚氨酯缓冲垫，避免板料放置时出现表面划伤，每个料台的尺寸根据常见最大加工板料设计，边缘预留150mm的操作空间，方便叉车更换料垛时的对位作业。

　　两台压机的进料位置均设置了板料对中机构，采用气缸驱动的推料杆配合光电传感器，可在机器人放料后自动完成板料的位置校正，确保板料送入压机模具时的定位误差控制在±0.2mm以内，避免压偏导致的模具损坏与零件报废。线性轨道的传动采用齿轮齿条配合伺服电机驱动，最大行走速度可达1.2m/s，重复定位精度±0.1mm，滑台搭载的管线包采用高柔性拖链结构，内置机器人动力线、信号线、真空气管，拖链弯曲半径不小于线缆直径的10倍，可满足长时间往复行走的使用寿命要求，避免管线过早疲劳破损。

　　电气控制部分采用分布式IO布局，主控柜设置在单元外侧的非操作区域，柜内预留了与压机PLC的通讯接口，支持Profinet、EtherNet/IP等主流工业总线协议，可直接读取压机的滑块位置、行程信号，实现机器人动作与压机冲压节拍的精准联锁，无需额外改造压机的原有控制系统。单元的节拍设计按照单台压机每分钟8-12次的冲压行程匹配，机器人取料、转序、放料的总动作时间控制在4秒以内，可完全跟上压机的生产节奏，相比人工上下料的模式，生产效率可提升30%以上，同时避免了人工操作时的疲劳失误、工伤事故风险。

　　安装调试阶段需要先完成轨道的水平校准，再依次安装机器人、围栏、料台、对中机构，完成硬件安装后先进行空载轨迹示教，模拟全流程的动作路径，确认机器人与围栏、压机、料台之间的安全间隙不小于100mm，避免运行过程中发生碰撞，之后再进行带料调试，根据不同板料的重量、尺寸调整吸盘吸力、机器人运行速度、对中机构的推料行程，确保不同规格的板料都能稳定抓取、精准定位。日常维护方面，线性导轨需要每月加注一次润滑脂，齿轮齿条每半个月检查一次磨损情况，安全围栏的联锁开关每季度做一次功能测试，真空吸盘根据使用磨损情况定期更换，即可保证单元长期稳定运行。
