集成SCARA机器人的电子制造自动焊接工作站

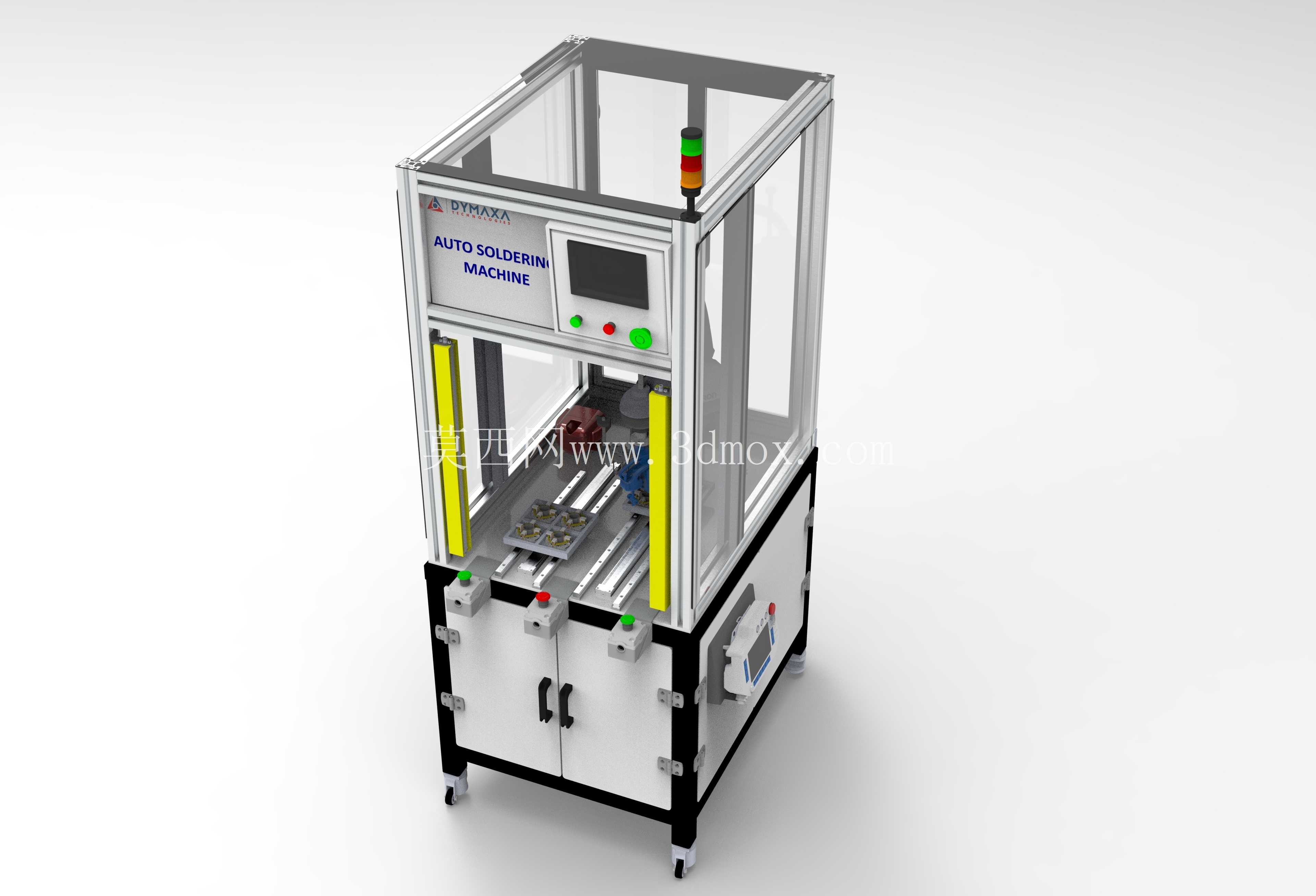

　　这套自动焊接设备的核心设计逻辑，是把成熟的SCARA水平多关节机器人的高精度运动特性，和定制化的焊接执行模组做深度集成，专门针对电子制造场景里小尺寸工件的高精度焊接需求开发，区别于传统大型焊接机器人针对大尺寸结构件的作业定位，整套设备的作业范围完全围绕电子类小工件的焊接工位做边界划定，机架采用标准工业铝型材拼接搭建，外围加装透明亚克力防护围挡，既满足设备运行时的安全防护要求，避免人员误触运动部件或焊接作业区域，也能方便现场运维人员直接观察内部作业状态，不需要频繁拆卸防护结构。设备顶部安装三色状态警示灯，可直观反馈设备运行、待机、故障三种核心状态，操作面板集成在机架正面上部，包含触控显示屏、启动、停止、急停等操作控件，

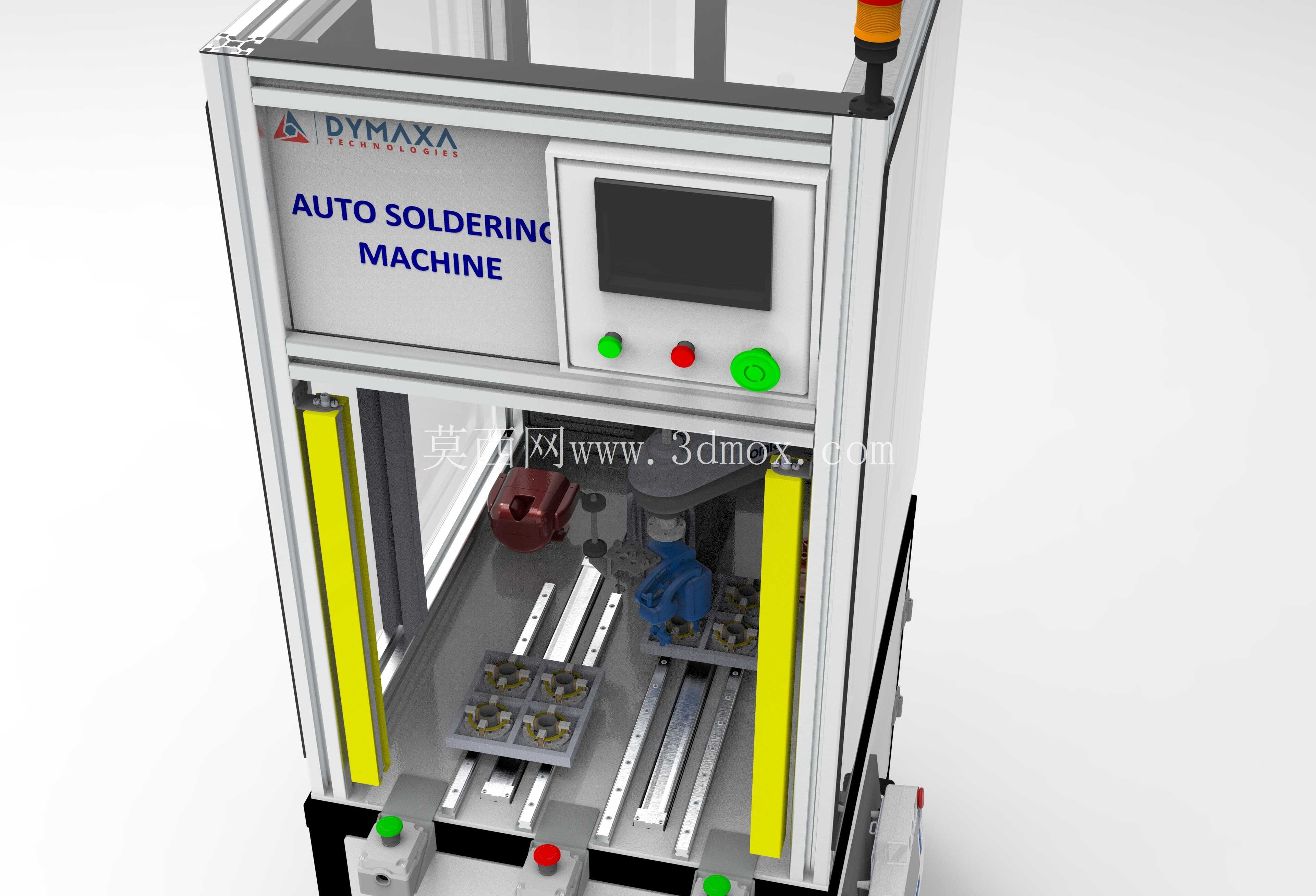

　　操作人员站在设备正前方即可完成参数调取、作业启动、异常急停等全部常规操作，不需要绕到设备侧方操作，符合产线工位的人机工程学布局。下部柜体采用双开门结构，内部预留了电气控制系统、焊接电源、气源处理组件的安装空间，所有走线都通过铝型材的内置槽道排布，避免线缆外露造成的积尘、剐蹭风险，柜体底部安装可调脚轮，既可以在产线布局调整时方便推移，也能在设备定位后通过脚轮的调节支脚调平设备，保证机器人运行时的基座稳定性，避免因为机架晃动影响焊接精度。设备的作业工位采用双工位滑台设计，操作人员可以在设备外部的上下料位放置待焊接工件，滑台会自动将工件送入焊接作业腔体内，机器人完成焊接作业后，滑台再将成品送出到上下料位，

　　实现焊接作业和人工上下料的并行操作，不需要等待机器人停机再更换工件，能有效压缩单工位的作业等待时间，提升整体作业效率。焊接执行端根据电子工件的焊接特性做了定制适配，可兼容引脚焊、点焊等多种电子焊接工艺需求，焊头位置配备了对应的烟尘收集接口，可外接厂区的烟尘处理系统，避免焊接产生的烟尘在防护腔体内积聚，影响传感器检测精度和内部元器件使用寿命。整套设备的安装边界控制在长1.2米、宽1米、高1.8米的范围内，不需要占用过大的产线空间，可直接对接现有电子组装产线的工位布局，不需要对现有产线做大规模改造，设备的气电接口都集中布置在设备侧方的下部位置，现场安装时只需要对接对应规格的电源、压缩空气接口即可完成部署，对接门槛较低。在运动控制逻辑上，

　　SCARA机器人的运动路径针对电子焊接的作业轨迹做了优化，在焊头接近工件焊点位置时会自动降速，保证焊接位置的精度，在不同焊点之间移位时则采用较高的移动速度，压缩单工件的整体作业节拍，同时设备内置了工件到位检测传感器，只有当待焊接工件被准确固定在工装夹具上、滑台到位锁定后，机器人才会启动焊接程序，避免因为工件错位造成的焊废、撞机风险。防护腔体的安全门配备了安全联锁开关，一旦设备运行过程中防护门被意外打开，设备会立即触发停机保护，切断机器人的运动动力和焊接电源，保障现场操作人员的人身安全。针对不同规格的电子工件焊接需求，设备的工装夹具采用快换设计，更换不同产品的焊接工装时只需要松开快锁结构即可完成更换，不需要重新校准机器人的基准坐标，能快速适配小批量多品种的电子生产场景，减少换型调试的时间成本。
