长管回转式全自动焊接工作站结构设计

　　这套回转式管道自动焊接单元，核心面向长直金属管材的环缝、纵缝自动焊接需求，在油气长输管道预制、船舶管系加工、汽车排气管道生产、建筑钢结构圆管构件制造场景中，这类设备是替代人工焊、保障焊缝一致性的核心加工装备。不同于手持焊枪的人工焊接模式，该设备采用工件回转、焊枪位置多维可调的布局逻辑，适配不同管径、不同壁厚的金属管材焊接作业，从结构设计层面规避了人工焊接时焊枪移动不稳、焊接参数波动导致的焊缝气孔、焊穿、未焊透等常见缺陷。

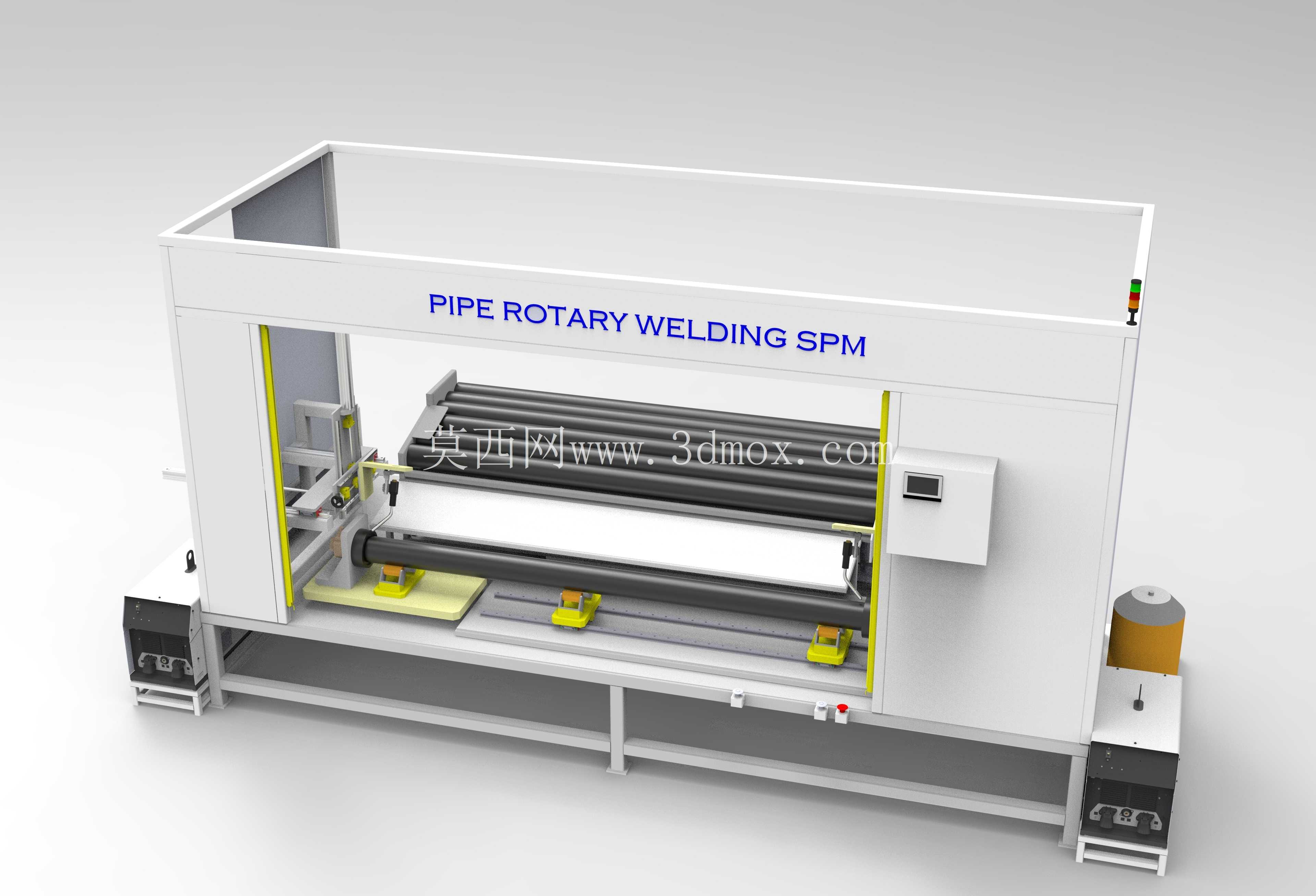

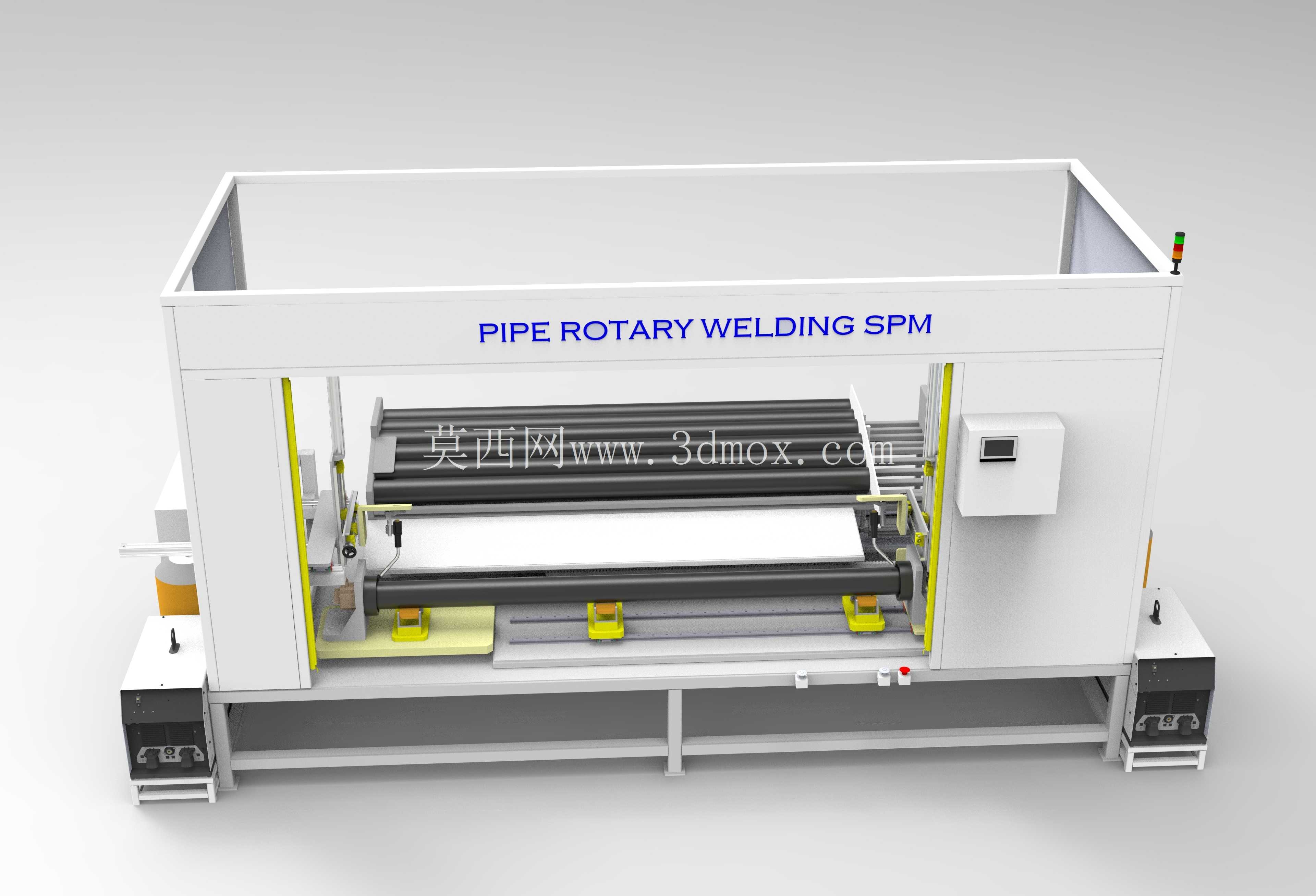

　　从整体结构布局来看，设备采用框架式龙门承载结构，主体框架采用型钢焊接后去应力处理，作为整套设备的安装基准，框架内部预留足够的工件容纳空间，可适配长度在6米以内、直径范围覆盖80mm至600mm的常规工业管材，框架底部设置可调式支撑脚，安装时可通过调节支撑脚高度找正设备水平度，无需额外浇筑复杂的设备基础，适合车间内灵活布局调整。工件承载部分采用多组可调式V型支撑座，支撑座表面包覆聚氨酯防滑垫层，避免管材装夹时表面出现划伤，支撑座可沿框架底部的直线导轨横向滑动，根据待焊管材的长度调整支撑间距，防止长管材因自重产生绕度变形，影响焊接回转过程的同轴度。

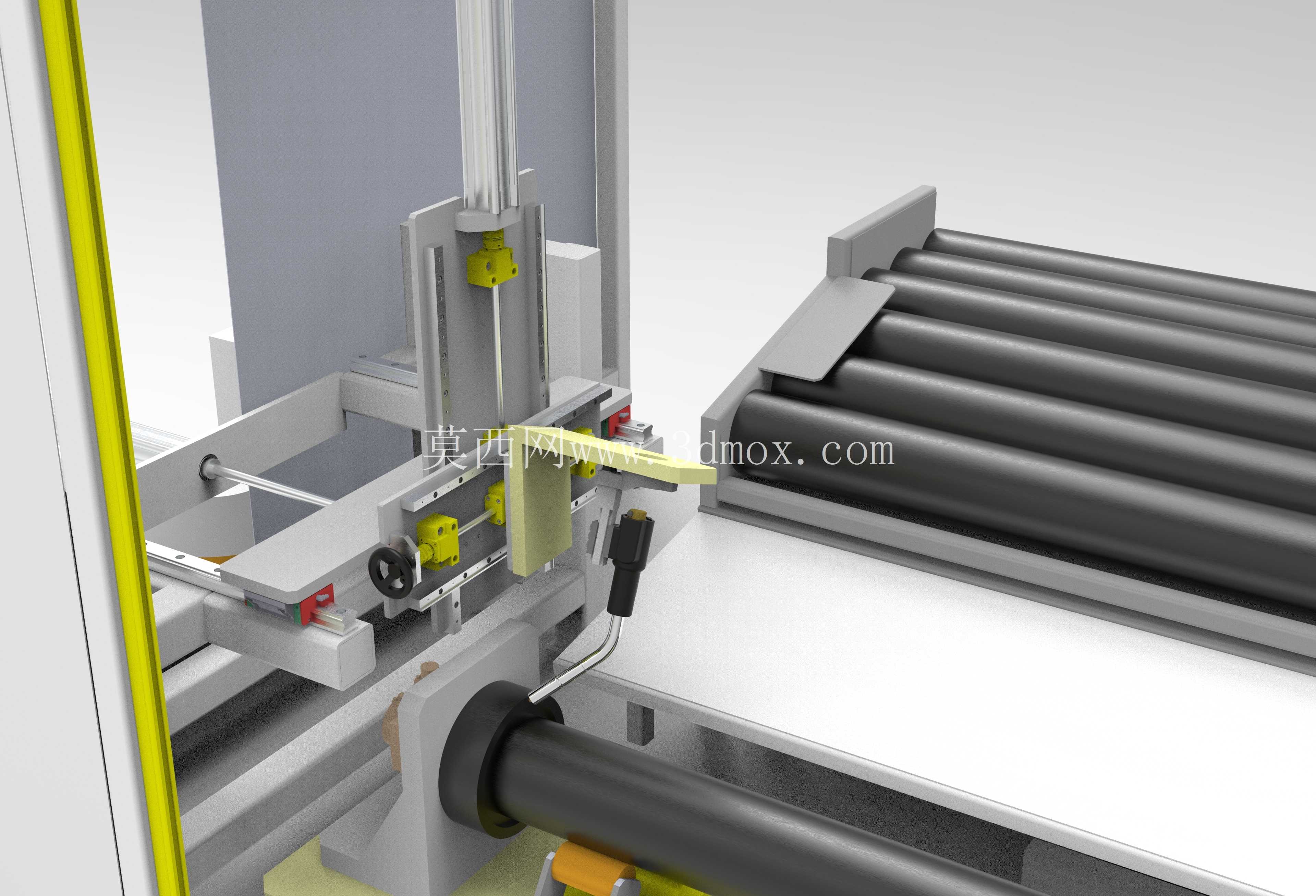

　　管材回转驱动单元设置在框架一端，采用伺服电机搭配精密减速机输出动力，通过三爪自定心卡盘装夹管材端部，卡盘可根据管材端径更换适配的卡爪，回转速度可根据焊接工艺要求在0.2rpm至5rpm区间无级调节，保障不同壁厚、不同材质管材焊接时的线速度匹配焊接参数要求。焊枪搭载机构采用十字滑台结构，可实现横向、纵向、竖直方向的三维位置调整，滑台采用精密滚珠丝杠传动，重复定位精度控制在0.1mm以内，焊枪夹持机构带有角度调节功能，可根据焊缝形式调整焊枪的倾斜角度，适配V型坡口、U型坡口等不同坡口形式的焊接角度要求，焊枪旁配套设置焊剂回收、焊烟抽吸接口，可直接对接车间的焊烟净化系统，改善焊接作业区域的工作环境。

　　设备的安全防护设计覆盖作业全流程，框架的作业面设置可升降的安全防护门，防护门采用遮光防弧光的聚碳酸酯板材，焊接作业时防护门关闭，隔绝焊接弧光对周边人员的伤害，防护门配套安全联锁开关，门体未完全关闭时设备无法启动焊接程序，避免误操作导致的安全事故。框架顶部设置三色状态警示灯，可直观显示设备待机、运行、故障三种状态，设备侧方设置急停按钮，突发异常时可一键切断设备动力输出。电气控制单元集成在框架侧方的独立控制柜内，柜内设置PLC控制模块、伺服驱动器、焊接电源接口，可直接适配主流的MIG、TIG、埋弧焊接电源，控制程序内置多套焊接参数配方，操作人员可根据管材材质、壁厚直接调用对应参数，无需反复调试设置。

　　在实际产线适配中，该设备可单独作为管材焊接工位使用，也可对接上游的管材切割、坡口加工工位，以及下游的焊缝检测、防腐处理工位，组成管道预制自动化生产线。设备的管线布局采用拖链内置式设计，所有动力线缆、信号线缆、气路管线均收纳在钢制拖链内，随滑台移动时不会出现管线拉扯、磨损问题，降低长期使用的管线故障概率。针对不同行业的特殊焊接需求，该结构还预留了扩展接口，可加装焊缝跟踪传感器，实时检测焊缝位置偏差，自动调整焊枪位置补偿偏差，也可加装多把焊枪，实现双枪同时焊接，进一步提升长管材的焊接加工效率。从结构建模角度来看，这套设备的设计充分考虑了加工装配工艺性，所有外购件均采用工业标准件，框架的焊接结构拆分符合常规铆焊车间的加工能力，传动部件的安装基准面均设计了机加工余量，焊后通过龙门铣一次加工成型，保障各运动轴的平行度、垂直度公差要求，装配时无需大量配作修配，可有效缩短设备的生产装配周期。
