20寸汽车轮毂搭配制动盘桥板结构设计

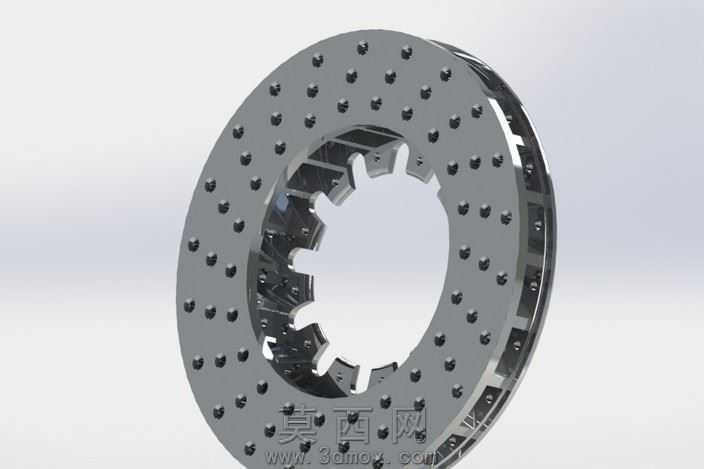

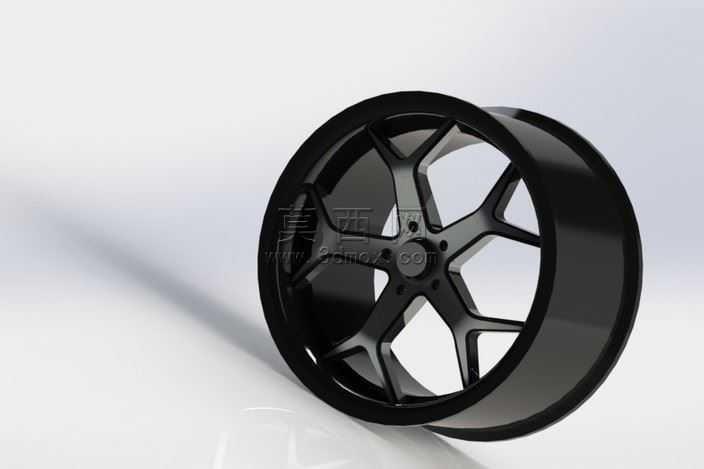

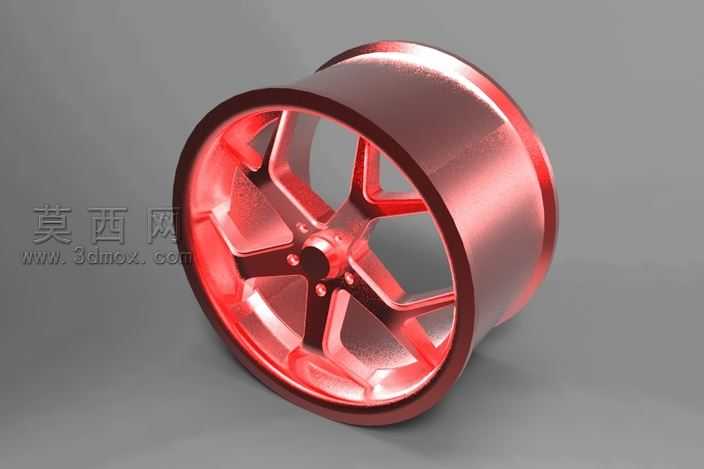

本作品为20寸规格汽车轮毂与配套制动盘、桥板的一体化三维建模设计，建模过程严格遵循汽车底盘行走系统的装配公差标准，先通过草图绘制轮毂的五辐Y型轮廓基准，以旋转特征生成轮辋的基础筒体结构，再对辐条部分做拉伸切除与圆角过渡处理，每处辐条的弯折角度都经过力学受力模拟校验，既保证视觉上的运动感，也满足轮组承载时的结构强度要求。轮毂表面采用亮黑色金属烤漆材质，渲染时添加了细微的金属珠光颗粒质感，轮辋边缘做了高亮抛光的材质区分，中心安装孔位的螺栓孔阵列严格按照实车装配的孔距标准绘制，保证和车轴法兰的匹配精度。配套的制动盘采用通风式结构设计，建模时还原了内部的通风散热筋道，盘面的刹车摩擦区域做了细微的纹理处理，还原真实刹车盘的使用质感，桥板作为连接轮毂与制动总成的衔接部件，其安装孔位、定位卡槽都和轮毂、制动盘的对应结构做了完全的装配约束校验，避免出现装配干涉问题。整体渲染采用柔和的影棚布光，在浅灰色背景下突出部件的金属质感与结构线条，建模过程中对所有配合面都做了公差预留，可直接用于后续的工程图导出、3D打印样件制作或者改装方案的效果演示，辐条的镂空设计在保证结构强度的同时有效降低了轮组的整体重量，符合汽车改装领域对轻量化轮组的设计需求，制动盘与桥板的衔接结构也参考了主流性能车的制动系统布局，保证设计方案具备实际落地的参考价值。
