工业激光作业铝型材安全防护工作站

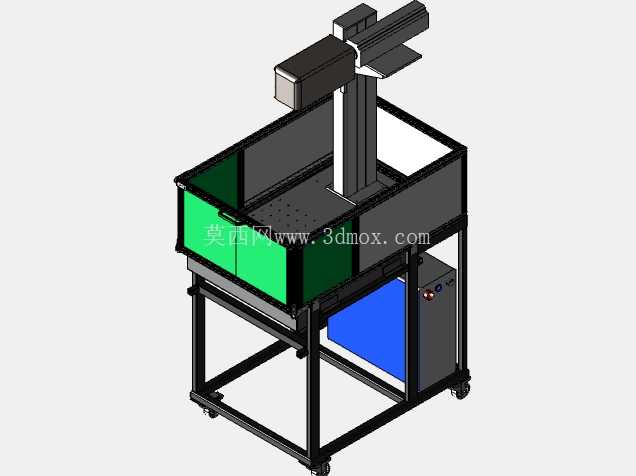

　　这套铝制安全防护结构，主要面向工业现场激光打标、激光焊接这类存在激光辐射、飞溅碎屑风险的作业场景，作为工位级的物理隔离防护载体使用，能在不影响作业流程的前提下，将激光作业区域与人员通行、物料周转的公共区域做明确分隔，避免非作业人员误入危险区间，同时阻挡作业过程中产生的强光、高温碎屑向外扩散。整体框架采用标准工业铝型材拼接搭建，底部搭配带刹车的万向脚轮，可根据产线调整需求灵活移动工位位置，不需要做复杂的地面固定施工，适配多品种小批量生产模式下的产线快速重构需求。防护围挡部分采用分层设计，作业人员操作侧搭配绿色防激光透视防护板，既可以让操作人员实时观察内部作业状态，又能过滤特定波段的激光辐射，避免眼部灼伤；非操作侧采用不透明金属挡板，

　　完全阻隔光线与碎屑穿透，提升防护冗余度。框架上部预留了激光加工头的安装横梁，采用悬臂式结构设计，加工头可沿横梁做水平方向的行程调整，覆盖下方工作台的全部作业面，工作台面采用多孔铝板设计，既可以作为工件放置的承载平面，也能配合快速夹具实现异形工件的定位装夹，台面下方预留了抽尘接口安装空间，可外接工业除尘设备，及时抽走作业过程中产生的烟尘。框架侧部预留了电气控制箱的安装位，可集成设备的启停控制、状态指示、急停按钮等元件，控制箱旁预留了走线槽空间，所有线缆可沿铝型材的内置槽道布置，避免线缆外露造成的剐蹭、积尘问题。整体结构的安装边界充分考虑了车间常规通道的通行尺寸，整体宽度控制在1.2米以内，长度控制在1.5米以内，高度控制在1.

　　8米左右，既保证内部有足够的作业操作空间，也不会占用过多的车间通道面积，移动转运时可以顺利通过常规的车间防火门与货梯。设计过程中优先采用标准件拼接的思路，所有铝型材连接均采用内置角码与螺栓紧固，不需要做焊接加工，现场组装时仅需要内六角扳手即可完成全部装配工作，后期如果需要调整防护范围、拓展工位功能，只需要更换对应长度的铝型材即可完成改造，不需要整体报废重做，大幅降低后期的改造成本。防护板与铝型材的连接采用嵌入式压条固定，不需要在防护板上打孔，避免板材打孔位置出现应力开裂的问题，同时也方便后期更换老化、刮花的防护板材，更换时只需要拆下压条即可取出旧板材，更换新板后重新压装压条即可完成维护，单块板材的更换时间可控制在十分钟以内。

　　底部框架采用双层方管焊接的支撑结构，搭配铝型材框架做双重承重强化，可承载最高200kg的工件重量，满足中小型金属零件、塑料零件的激光加工承重需求，脚轮采用聚氨酯材质，移动时不会刮伤环氧地坪地面，刹车踏板踩下后可锁定滚轮与转向，避免作业过程中设备出现移位。上部悬臂的安装座预留了多个调节孔位，可适配不同功率、不同外形尺寸的激光加工头安装，不需要额外做转接板定制，安装座的锁紧结构采用快拆式手柄，调整加工头高度时不需要使用工具，松开手柄即可滑动调整位置，调整到位后扳紧手柄即可完成锁定，方便操作人员根据不同工件的高度快速调整作业焦距。
