标准尺寸伺服舵机结构三维设计

　　在小型自动化执行机构的选型与结构适配场景中，标准尺寸伺服舵机是应用覆盖度极高的核心执行部件，从航模舵面控制、小型机械臂关节驱动，到3D打印设备的运动机构、智能小车的转向控制，再到工业小型工位的精准摆角驱动场景，这类部件的安装适配性、尺寸标准化程度直接决定了整机结构的设计效率与装配可靠性。本次设计的标准尺寸伺服结构，完全遵循行业通用的安装孔位规范与外形边界约束，可直接替换同规格市售标准舵机，无需对原有安装机架做二次修改，大幅降低设备迭代时的结构改造成本。

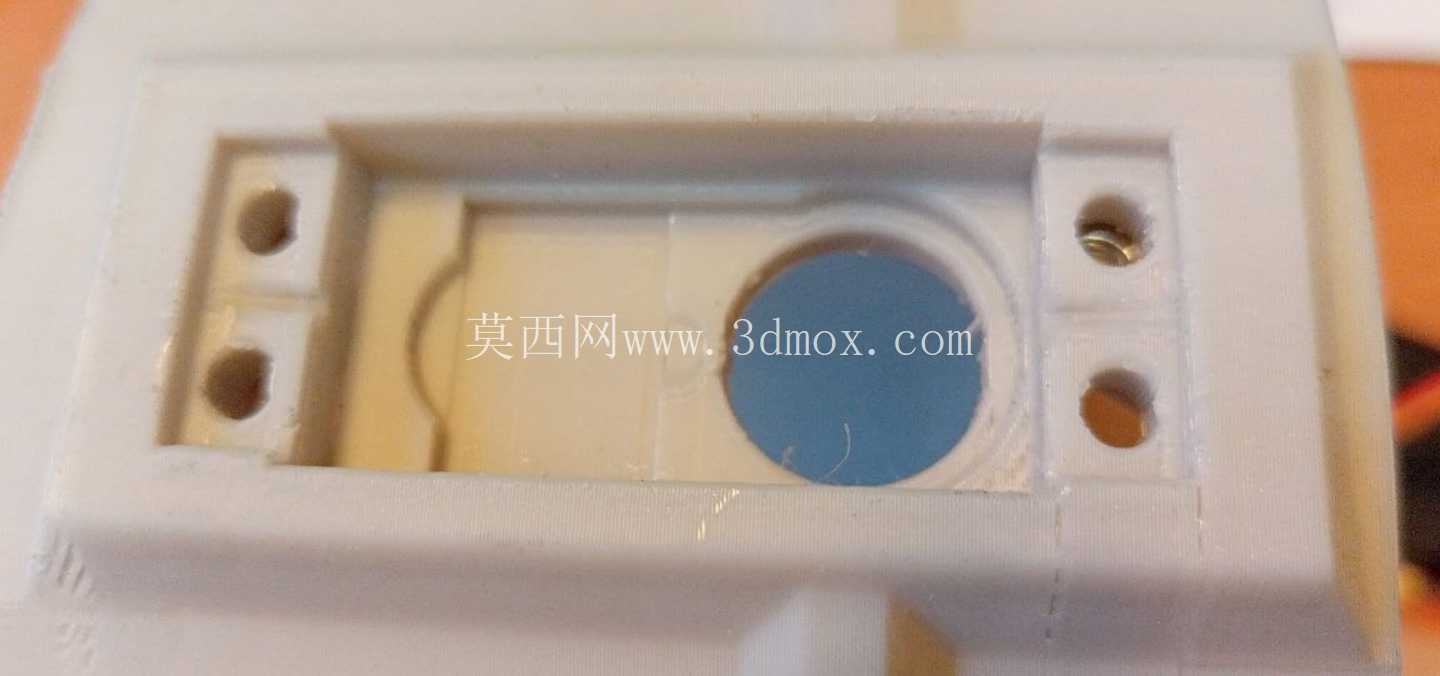

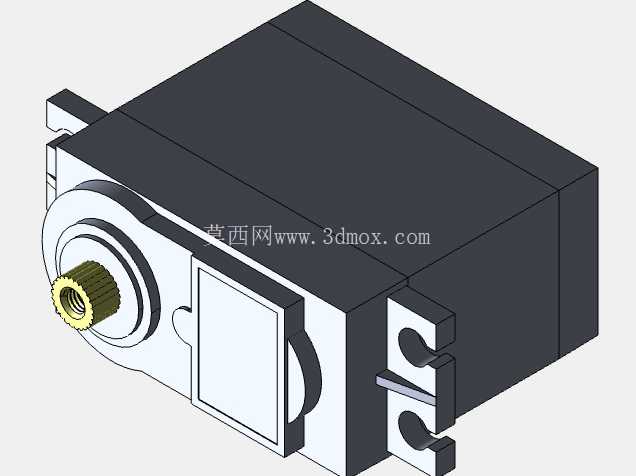

　　从实际功能特性来看，该伺服结构的输出端采用金属齿输出轴设计，轴端的齿形规格匹配通用舵机摇臂的安装标准，可直接适配市面上绝大多数标准舵机盘、金属摇臂、塑料连杆等配套传动件，输出轴的轴向定位与径向跳动控制均按照常规伺服的精度要求设计，能够保证在额定负载下的摆角重复定位精度满足小型执行机构的使用需求。壳体部分采用分体式拼接结构，分为上盖、中框与下盖三个主要部分，拼接处的定位止口设计保证了壳体装配后的同轴度，同时为内部的减速齿轮组、控制电路板、电位器反馈元件预留了足够的安装空间，壳体侧面的安装耳采用对称式双孔布局，孔位间距、孔径大小均严格遵循标准舵机的安装尺寸规范，安装耳处的凹槽设计可适配不同厚度的安装支架，既可以用螺丝直接锁附在机架平面上，也可以通过减震胶圈嵌入安装位，降低运行时的齿轮振动传递到整机机架上。

　　设计过程中针对FDM3D打印的工艺特性做了专门的尺寸补偿，部分配合面预留了0.15到0.25毫米的间隙量，这一补偿值是经过多轮打印测试验证得出的最优区间，既能够避免FDM打印过程中材料挤出膨胀导致的配合卡滞，也不会因为间隙过大造成传动过程中的虚位过大，保证打印完成的零件经过简单清理支撑后即可顺利装配，形成互补的中空装配结构，无需额外的打磨修整即可满足传动配合要求。输出轴的轴承安装位、齿轮轴的定位孔位均按照基孔制配合要求设计，若采用机加工方式生产壳体零件，只需将预留的补偿间隙调整为常规机加工配合公差即可，无需修改整体结构布局。

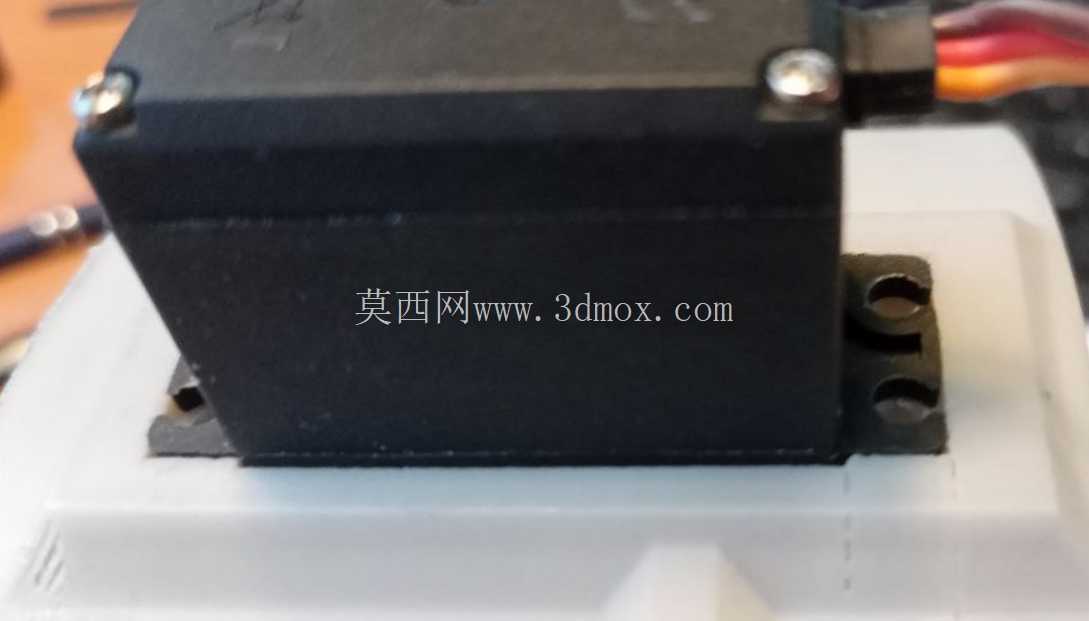

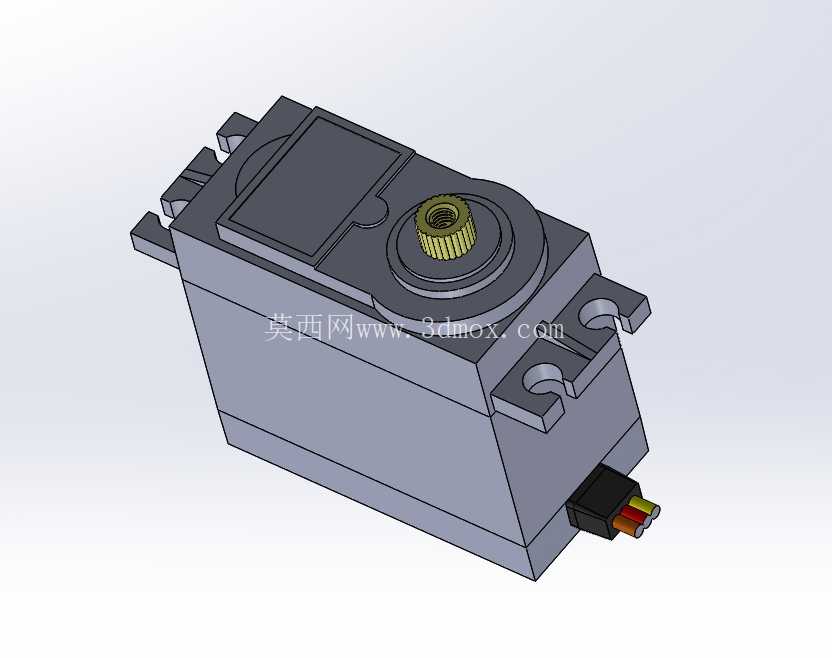

　　从安装边界尺寸来看，该伺服的整体长宽高尺寸完全符合标准舵机的尺寸规范，输出轴的中心高度、安装耳的平面高度、输出轴伸出壳体的长度均与市售同规格舵机保持一致，在做设备结构设计时，可直接将该模型导入装配体中做干涉检查，无需反复核对实物尺寸，能够有效缩短结构设计阶段的尺寸校对周期。壳体侧面预留的走线槽位置，可适配常规伺服的信号与电源线缆走线，线缆出口处的圆角设计避免了长期摆动过程中线缆外皮被壳体棱角磨损的问题。内部减速齿轮组的安装腔室按照三级直齿减速的布局设计，每一级齿轮的中心距都经过严格计算，保证齿轮啮合的侧隙处于合理区间，既不会因为侧隙过小导致传动卡滞，也不会因为侧隙过大造成输出端的回差超标，影响位置控制精度。反馈电位器的安装位与输出轴末端的配合结构采用D型轴定位，能够准确传递输出轴的实时角度位置，保证位置反馈的准确性，避免因为轴孔打滑造成的位置失控问题。

　　在实际设备选型适配过程中，这类标准尺寸伺服的结构一致性是设计人员最为关注的点，很多非标设备设计时经常遇到选用的舵机安装尺寸与标准件存在细微偏差，导致加工完成的安装支架无法装配，不得不重新修改机架结构，耽误项目进度。该结构在设计之初就将所有安装相关的尺寸作为强约束条件，每一个安装孔位、每一个外形边界尺寸都与通用标准做了逐一核对，确保导入装配体后生成的安装孔位、避让空间完全适配实际零件的装配需求。同时壳体上的散热槽布局也参考了常规舵机的散热设计，在壳体侧面设置了多道平行的散热筋，既能够提升壳体的结构强度，避免安装锁紧时壳体发生形变挤压内部齿轮，也能够增大壳体的散热面积，将内部齿轮传动与电路工作产生的热量及时散发出去，提升长时间运行时的稳定性。输出轴端的密封台阶设计，可适配小型密封圈安装，在有少量粉尘、溅水的应用场景下，能够阻挡外界杂质进入壳体内部，延长齿轮组与内部电路的使用寿命，拓展该伺服结构的适用场景范围，从普通的室内桌面设备延伸到少量户外作业的小型执行机构中使用。
