深沟球滚动轴承机械结构三维建模

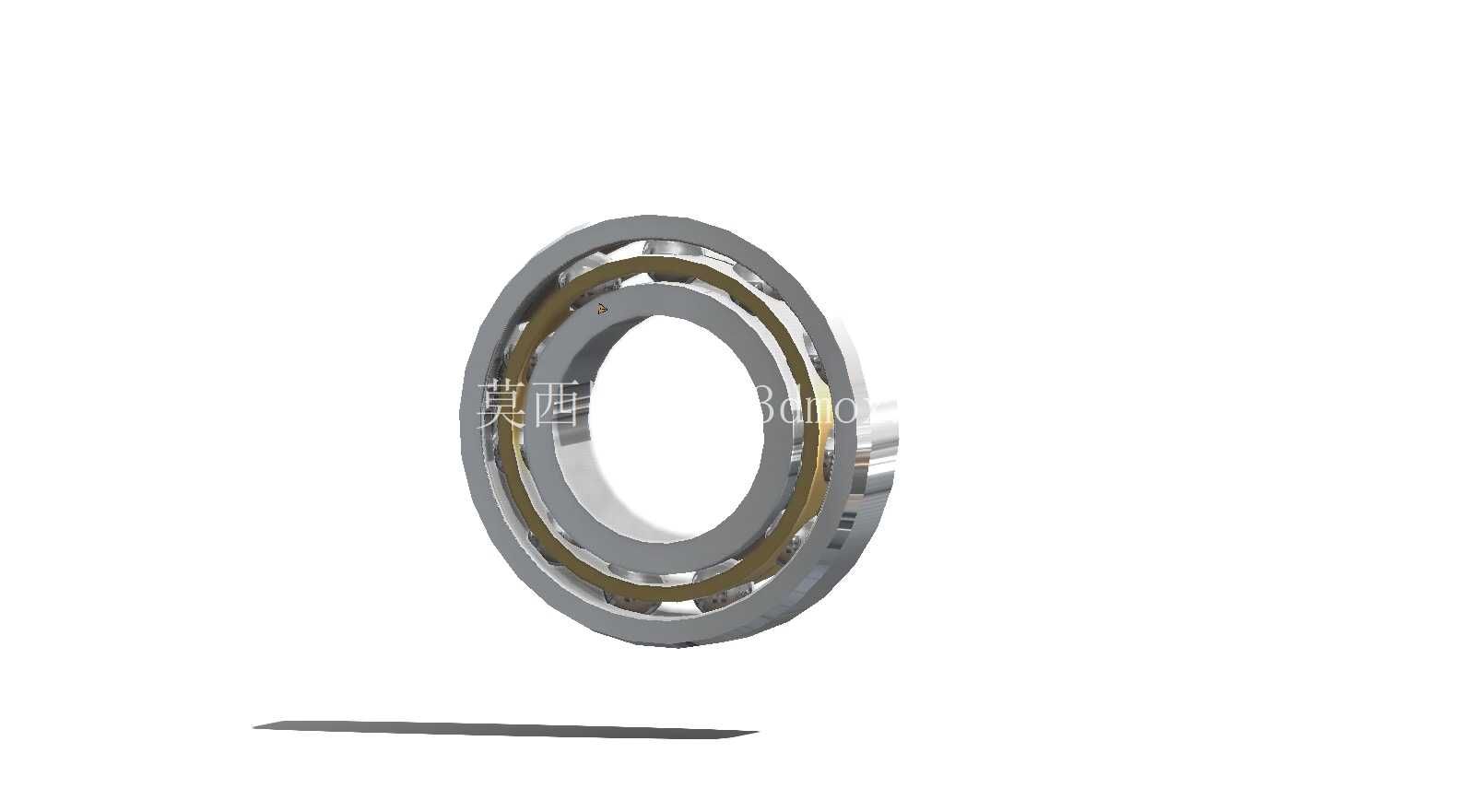

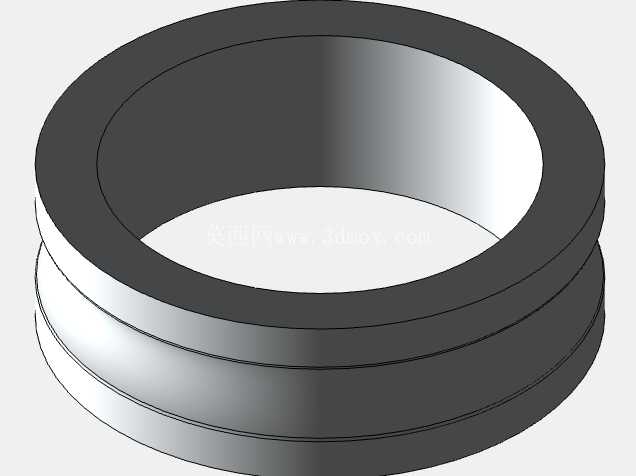

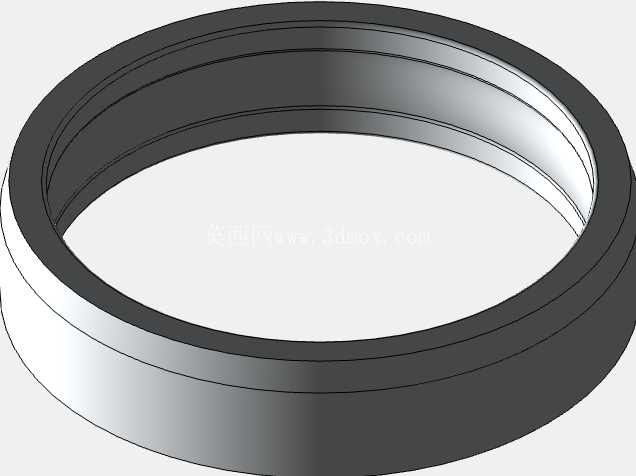

　　这款滚动轴承的三维结构完整还原了实体零件的装配逻辑，从内圈、外圈到中间的滚珠、保持架都做了精准的结构复刻，没有省略任何影响装配与受力分析的细节。在实际工业场景中，这类轴承是旋转传动系统里最基础也最核心的支撑部件，小到家用电机、办公设备的转轴，大到机床主轴、输送线辊筒、工程机械的旋转关节，都需要依靠这类零件完成旋转运动的支撑，同时最大程度降低轴系运转过程中的摩擦阻力，保证传动效率与旋转精度。

　　从设计思路来看，建模过程中严格遵循了滚动轴承的通用设计规范：内圈与轴采用过盈配合的安装边界，外圈与轴承座孔采用过渡配合的公差预留，保持架的兜孔结构完全匹配滚珠的球面曲率，既可以将滚动体均匀分隔在滚道内，避免滚珠之间直接接触产生额外摩擦与磨损，也能引导滚动体在滚道内平稳运转，同时预留了润滑脂的存储空间，适配脂润滑的常规工况需求。滚道的弧形曲率经过严谨的参数匹配，保证滚珠与滚道的接触角处于合理区间，既能承受稳定的径向载荷，也可承载一定程度的轴向载荷，满足多数通用传动场景的复合受力需求。

　　从安装边界来看，模型还原了轴承的端面倒角结构，可避免压装过程中出现锐边卡滞、划伤配合面的问题，内圈的挡边高度符合通用安装标准，既可以对滚动体形成可靠的轴向限位，也不会与轴肩、轴承座端盖产生装配干涉。外形尺寸严格遵循通用深沟球轴承的尺寸系列规范，内径、外径、宽度的比例符合行业通用选型标准，设计人员在做设备结构设计时，可直接参考该模型完成轴系的配合尺寸设计、轴承座的安装位规划，也可基于该模型做装配干涉检查、运转受力的仿真分析前置准备。

　　在实际选型应用中，这类轴承的适用场景覆盖了绝大多数中低速、中等载荷的旋转传动场景，建模时保留了所有结构细节，没有做不必要的简化，不管是用于设备的装配演示、维修拆装的教学演示，还是作为标准件导入整机装配体完成整体结构校验，都能满足结构设计人员的使用需求，不需要额外对模型结构做二次修补。保持架采用的浪形冲压结构也做了完整还原，该结构重量轻、占用滚道空间小，能够在保证结构强度的前提下，尽可能提升轴承内部的润滑脂存储量，延长轴承的维护周期，适配多数不需要频繁维护的通用工业设备使用场景。
