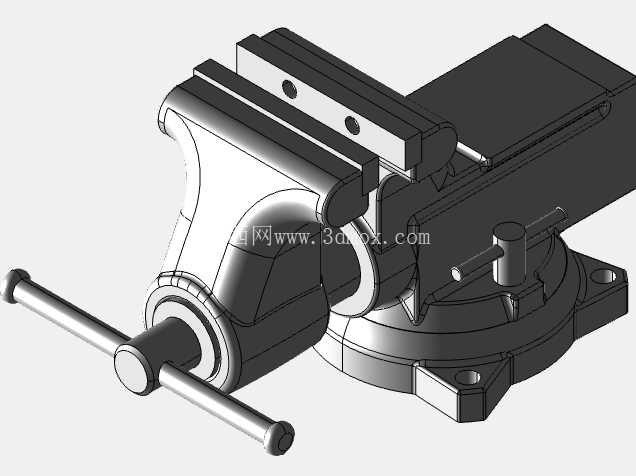

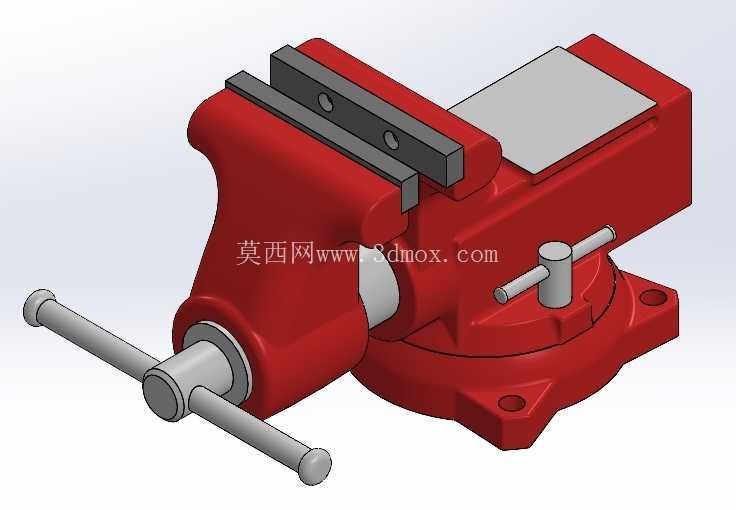

6英寸可旋转重型台虎钳结构设计

　　这款6英寸规格的旋转式台虎钳，是钳工工位、机加工辅助装夹、设备维修场景中使用率极高的通用工装，日常作业里承担着工件夹持固定的核心作用，不管是小型零件的锉削、锯切、錾削，还是管件的套丝、小型部件的拆装紧固，都能通过它提供稳定的夹持力，避免加工过程中工件移位影响精度。从结构设计逻辑来看，整体采用铸铁主体作为承载基体，钳身部分做了加厚的筋条布局，在大夹持力工况下能避免钳身形变，保证长期使用的精度保持性。活动钳身与固定钳身的配合面采用研磨加工的滑动导轨结构，配合间隙可通过侧边的调整结构进行微调，避免长期磨损后出现钳口歪斜、夹持错位的问题。钳口部分采用可更换的 hardened 钢钳口板，表面加工有交叉防滑齿纹，既可以提升夹持摩擦力，

　　又能在钳口磨损后快速更换，无需整体报废钳身，降低长期使用成本。旋转底座的设计是这款虎钳的核心功能亮点，底座与钳身之间采用止口配合加锁紧机构，松开锁紧手柄后钳身可绕底座中心轴做360度旋转，作业人员可根据加工需求快速调整工件朝向，无需反复松卸底座安装螺栓，也不用挪动笨重的工件调整位置，尤其适合多面加工的小型零件作业场景。底座的安装法兰上预留了四个对称的螺栓安装孔，可直接固定在钳工工作台、机床辅助工作台或者移动工具车上，安装边界适配常规厚度的木质、钢制工作台面，安装孔位的间距符合通用台虎钳的安装尺寸规范，可直接替换同规格的老旧台虎钳，无需重新在工作台上打孔。传动部分采用梯形丝杠结构，相比普通螺纹丝杠，梯形螺纹的传动效率更高、

　　承载能力更强，长期承受夹紧反力时不易出现滑牙、变形问题，丝杠末端的摇把采用穿销式结构，可根据操作空间需求调整摇把角度，在空间受限的工位也能顺利施加夹紧力。钳身尾部还预留了小型砧台平面，可完成小型零件的校直、轻敲击等辅助作业，不用额外搭配小型铁砧，拓展了单台工具的使用场景。在实际选型适配中，6英寸的钳口宽度可覆盖绝大多数小型机械零件、五金工件的夹持需求，最大开口距离适配常规中小型工件的装夹范围，既不会因为规格过大占用过多工位空间，也不会因为钳口过窄无法满足常规作业需求。整体结构没有冗余的复杂部件，日常维护仅需定期在丝杠、滑动配合面加注润滑脂即可，故障率极低，适合生产车间、维修班组、个人工坊等多种场景长期使用。
