工业导向滑动支撑支架结构设计

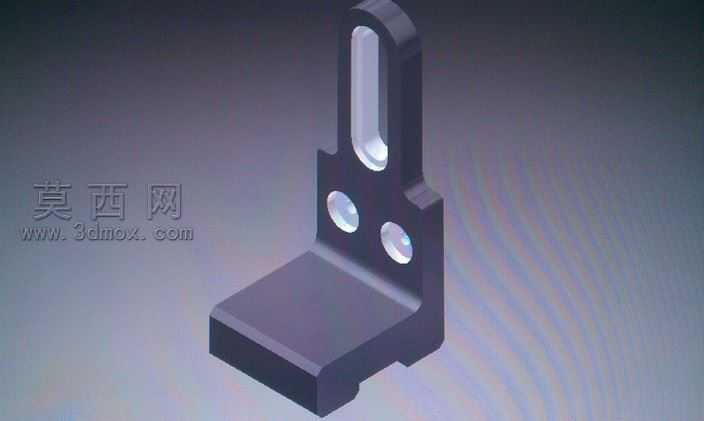

本滑动支架采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以支架底部安装平面作为主基准面，绘制底座的矩形轮廓草图，通过拉伸命令生成底座实体，底座边缘做了等半径倒圆角处理，既消除了加工锐边，也优化了零件的应力分布，避免直角位置在受载时出现应力集中的问题。在完成底座建模后，以底座上表面为次基准，向上拉伸生成竖直支撑立板，立板顶部开设长圆形导向滑槽，滑槽的两侧壁做了平行度约束，保证滑动配合时的运动顺畅性，滑槽边缘同样设置了微小倒角，去除机加工产生的毛刺。立板与底座的连接位置做了加厚过渡处理，通过渐变的圆角过渡衔接两个垂直的实体部分，大幅提升了支架整体的结构刚性，降低连接位置受冲击载荷时断裂的风险。立板表面开设三个圆形安装孔，其中两个为等直径通孔，用于安装固定导向轴或配套功能组件，另一个孔位做了沉头设计，可容纳内六角螺栓的头部，保证螺栓安装后表面平整无凸起，避免与滑动部件产生运动干涉。材质配置阶段，为模型赋予了哑光黑色金属材质，模拟常用的Q235钢发黑处理的表面效果，调整材质的粗糙度、反光度参数，还原金属零件的真实质感，渲染时采用三点布光方案，主光源从斜上方45度投射，突出零件的轮廓结构与孔位、滑槽的细节特征，辅光源补充暗部光照，避免阴影区域过黑丢失结构细节，背景采用渐变灰色调，让视觉焦点完全集中在支架本身。设计思路上，该支架兼顾了固定支撑与滑动导向的双重功能，底座可通过螺栓固定在设备机架的对应安装位，顶部的长滑槽可配套滑动销或滑块实现直线往复运动的导向，立板的孔位可根据实际装配需求安装限位块、缓冲垫等附件，整体结构紧凑，没有冗余的设计部分，在保证结构强度的前提下尽可能控制零件重量，适合用于自动化生产线、小型机械设备的直线运动导向支撑场景，所有孔位、滑槽、安装面的尺寸都预留了合理的公差配合余量，可直接对接后续的工程图生成与机加工生产流程。
