鸡尾酒自动调配合成工作站结构设计

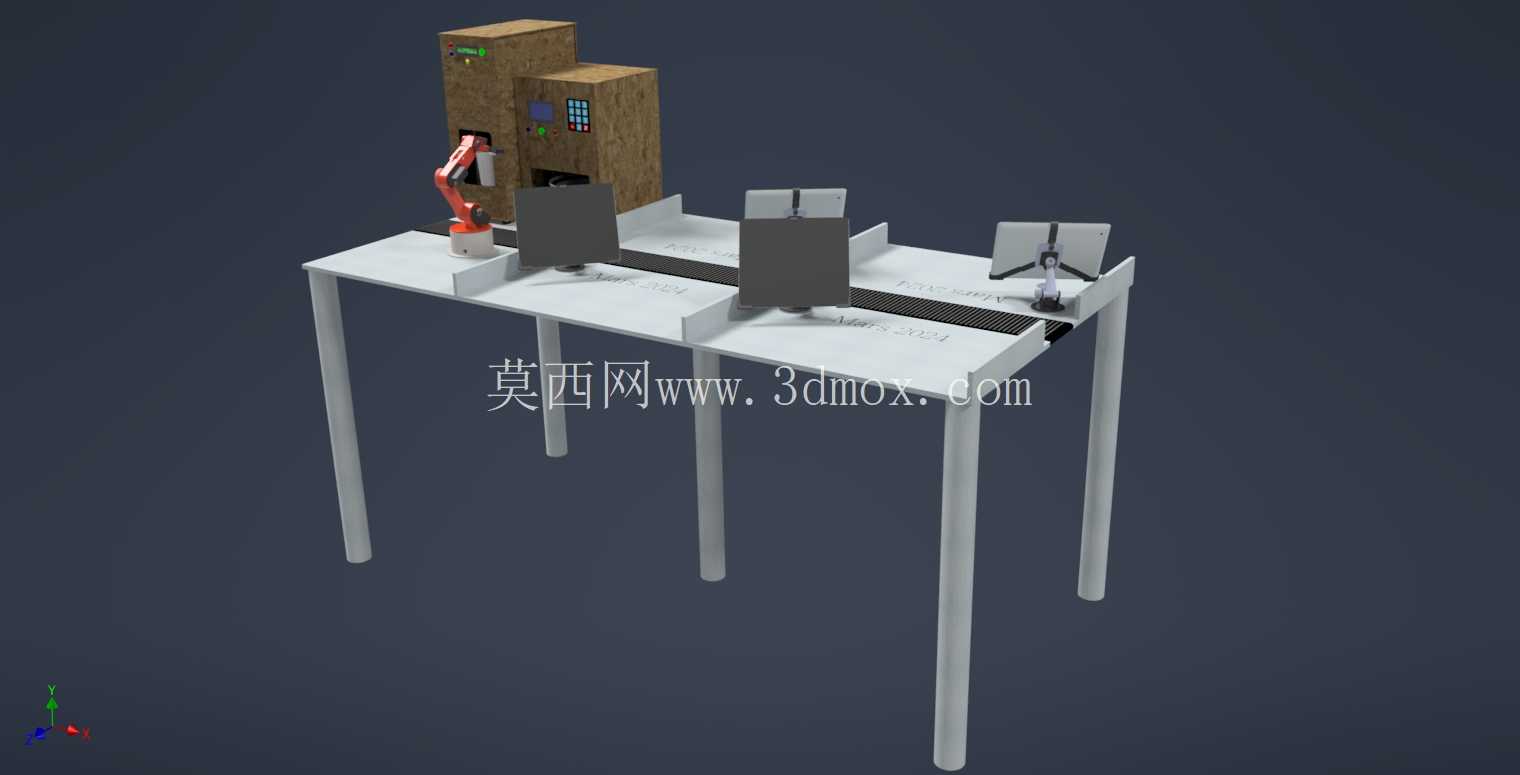

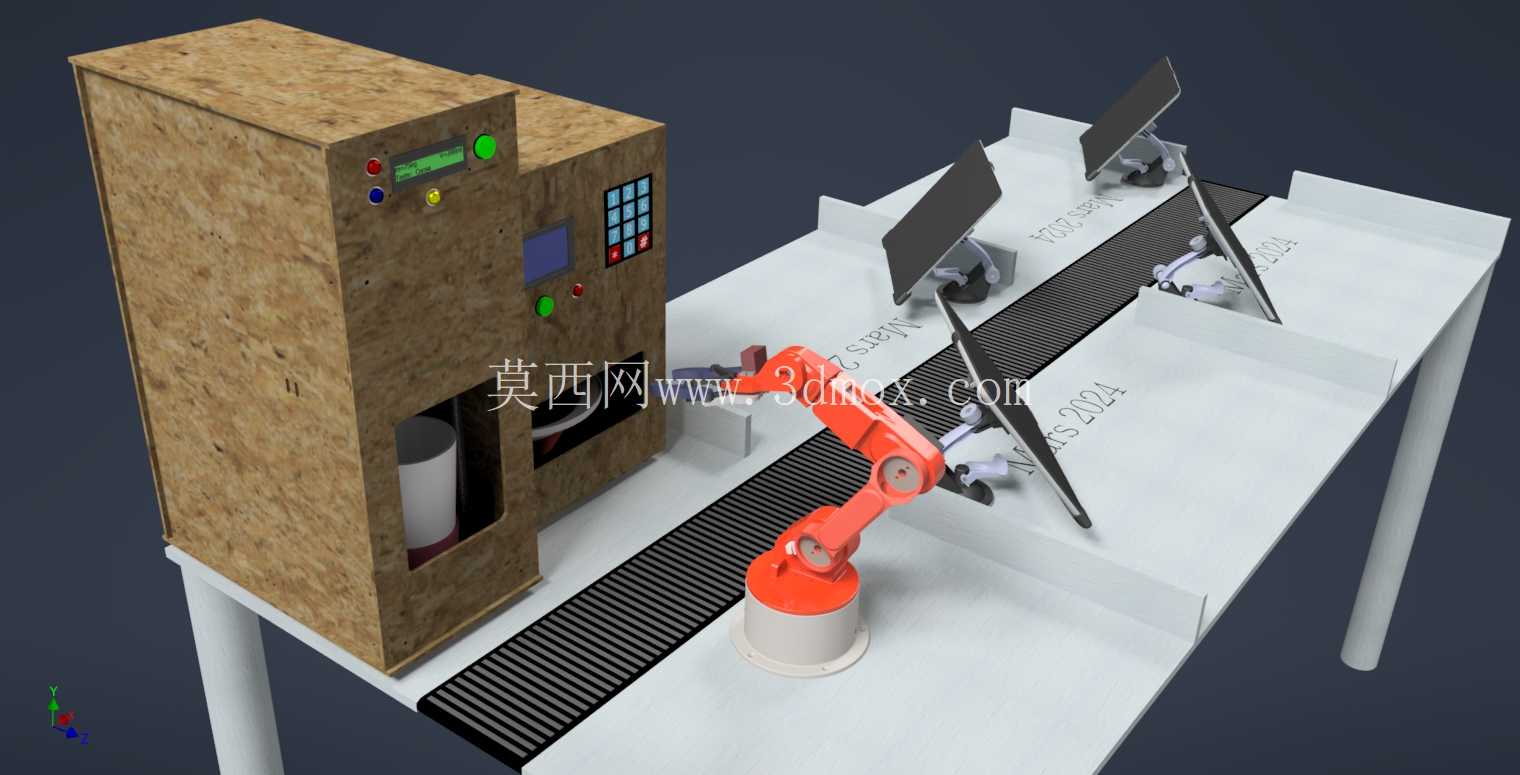

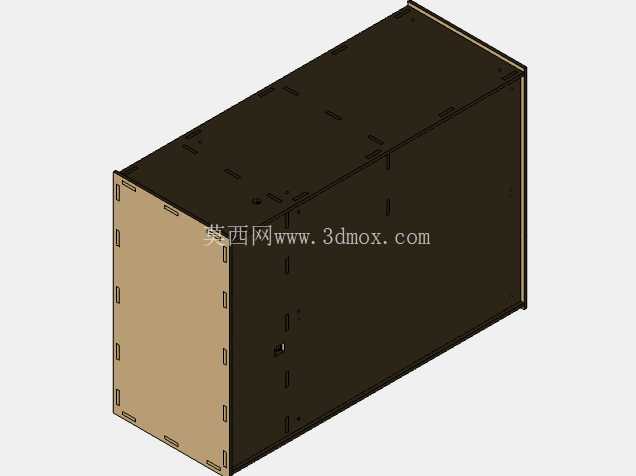

　　这套鸡尾酒自动调配合成工作站，主要面向线下连锁饮品门店、小型酒水加工工坊、展会互动体验场景设计，替代传统人工调酒的重复操作，解决多配方精准配比、出品一致性差、高峰时段产能不足的实际问题。整套设备采用模块化布局思路，左侧为集成式储料与控制柜体，柜体采用框架式结构设计，内部预留多组原料储罐安装位，可同时容纳6-8种基酒、辅料的存储，储罐接口统一采用快插式结构，方便原料更换与管路清洗，柜体正面集成操作按钮、状态指示灯与人机交互面板，操作人员可直接在面板切换配方、调整配比参数、查看设备运行状态，柜体下部预留维护门，内部排布管路、泵阀与电气控制元件，走线与走管完全分离，避免液体渗漏引发电气故障。中间工位采用六轴工业机器人作为执行末端，

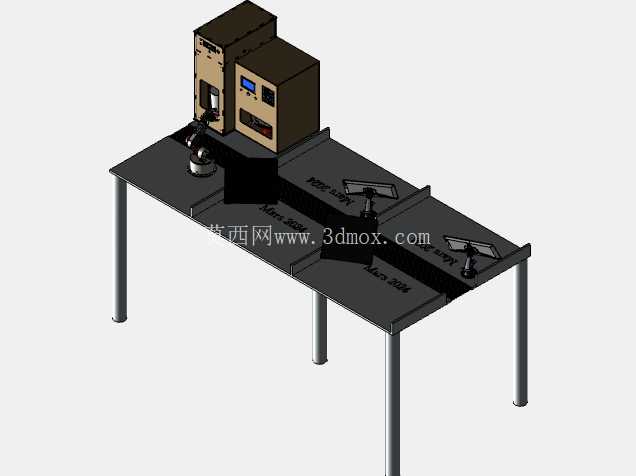

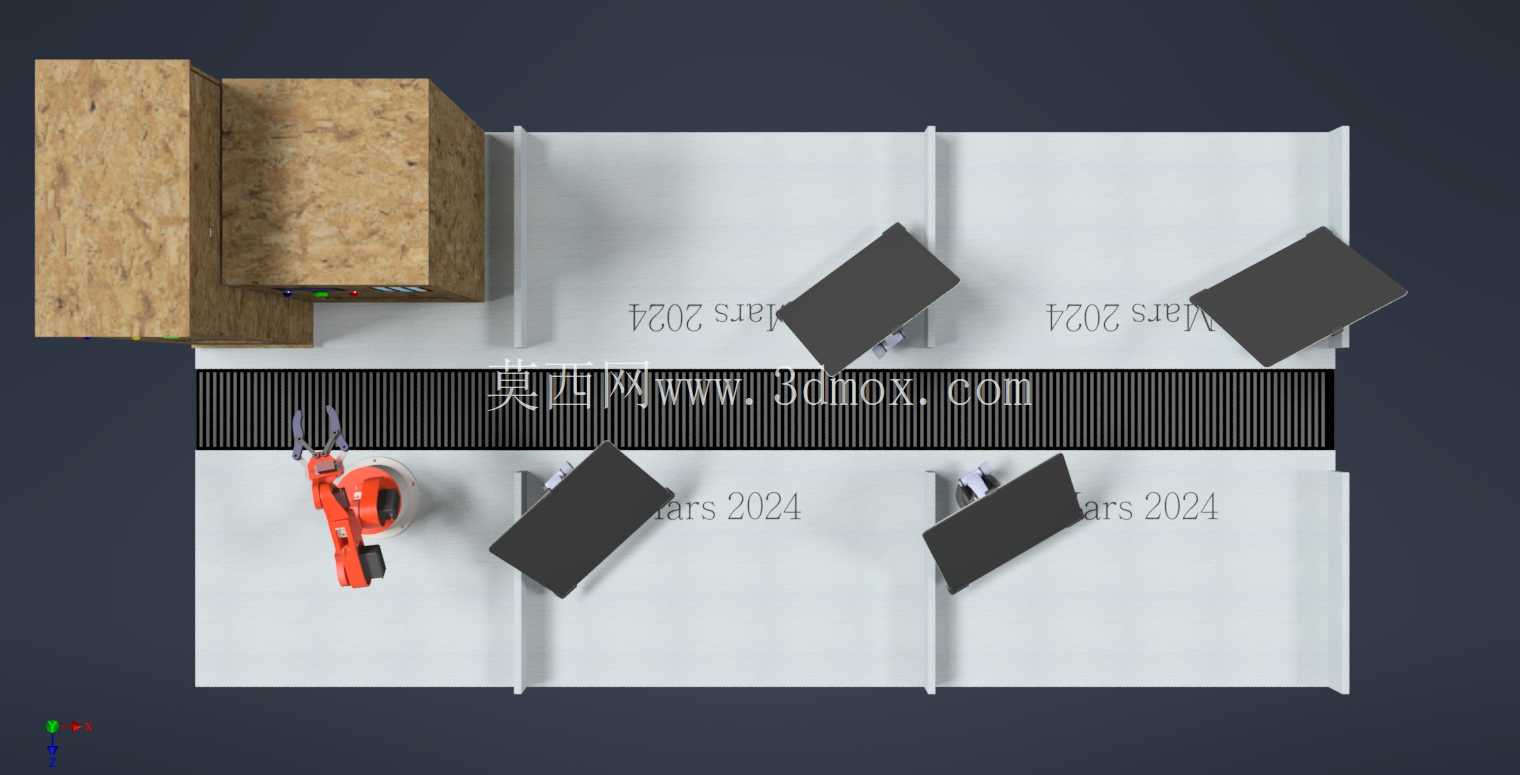

　　机器人底座直接固定在工作台台面，安装时需保证底座平面度公差在0.2mm以内，避免长期运行出现定位偏移，机器人末端可根据需求更换取料、注液、搅拌等不同夹具，适配不同鸡尾酒的调配工序动作。输送线采用皮带式平皮带输送结构，沿工作台纵向布置，输送线两侧设置定位挡边，可精准定位载杯位置，保证机器人每次取放杯具的位置精度，输送线的驱动端设置在柜体侧，张紧机构采用螺杆调节式，方便后期维护时调整皮带张紧度，输送线的有效宽度适配常规鸡尾酒杯的尺寸，工位间距按照单杯调配的节拍设置，保证各工序衔接无等待。工作台采用方管焊接框架搭配不锈钢台面，整体高度按照人体工程学设置为850mm，方便人工补料、取走成品，台面下方预留走线槽，所有传感器、

　　驱动元件的线缆均通过线槽排布至控制柜，避免外露线缆被液体溅湿或被运动部件剐蹭。设计过程中重点考虑了设备的安装边界，整套工作站的占地长度控制在2.4米以内，宽度控制在1.2米以内，不需要对现有场地做大规模改造即可进场安装，设备运行时的最大运动包络完全限定在工作台范围内，不会超出设备边界干涉周边人员通行。功能上，整套设备可实现杯具自动输送、原料精准定量加注、搅拌混合、成品送出的全流程自动化，配比精度可控制在±2ml以内，单杯出品节拍可控制在45秒以内，相比人工调酒，出品一致性大幅提升，同时可减少操作人员的重复劳动，操作人员仅需定期补充原料、更换空杯、做日常清洁维护即可。设计时也考虑了饮品生产的卫生要求，所有接触原料的管路、夹具均采用食品级材质，可快速拆卸清洗，避免原料残留滋生细菌，柜体与台面的接缝处均做密封处理，防止液体渗入设备内部。
