双工位协同作业双臂焊接机械装置

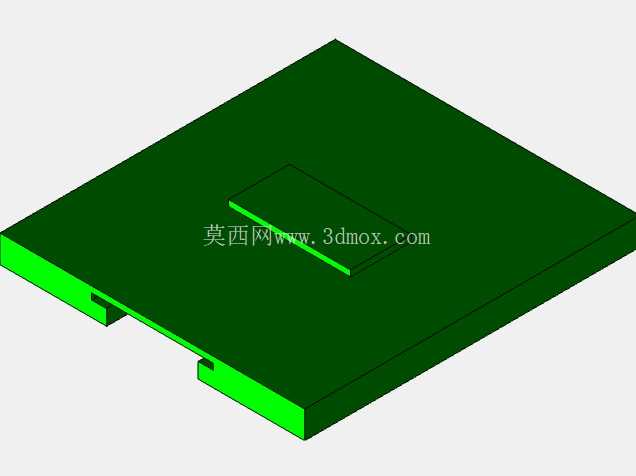

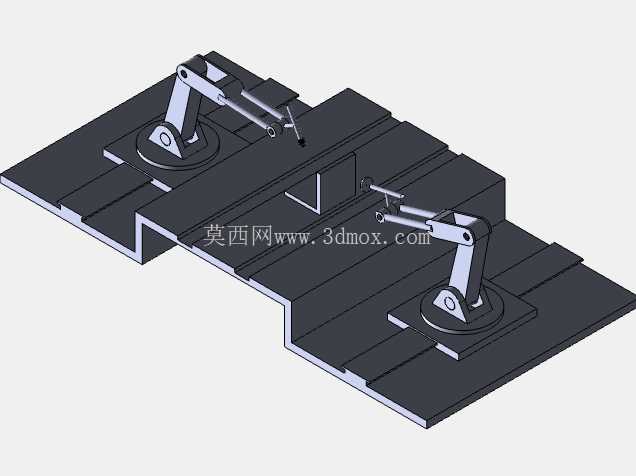

　　在重型钢结构件、工程机械结构件的批量焊接生产场景中，单臂焊接设备往往存在作业覆盖范围不足、长焊缝焊接需反复移位工装、对称焊缝焊接应力分布不均等实际痛点，这款双臂协同焊接机械装置正是针对这类产线痛点完成的结构设计。整套装置采用对称式双机械臂布局，两套臂体分别安装在带T型槽的工装平台两侧，平台预留的标准槽位可适配不同规格的工件快速装夹，无需额外制作专用焊接工装，能覆盖长度在1.2米至2.4米区间的长直焊缝、对称分布角焊缝的焊接作业需求，安装时仅需保证平台平面水平度公差在每米0.2mm以内，臂座安装孔位与平台基准边的平行度误差不超过0.15mm，即可满足双臂协同作业的精度要求。从功能设计层面看，两套机械臂均采用多关节铰接结构，

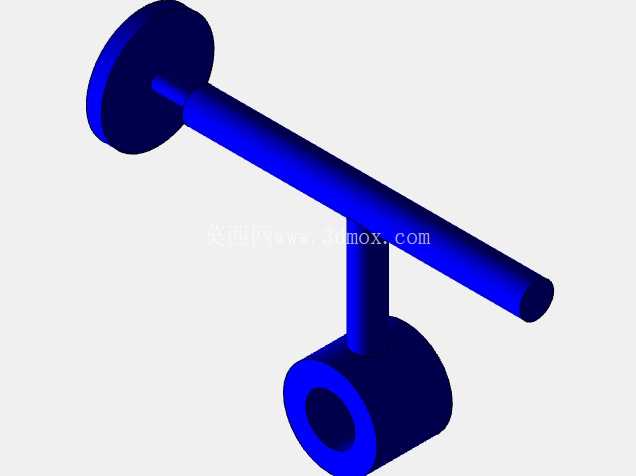

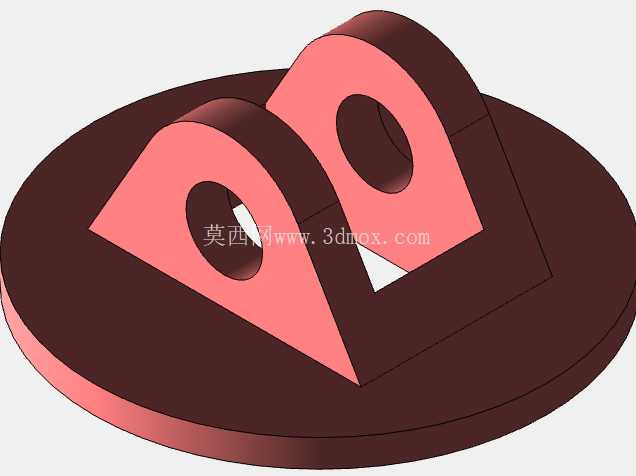

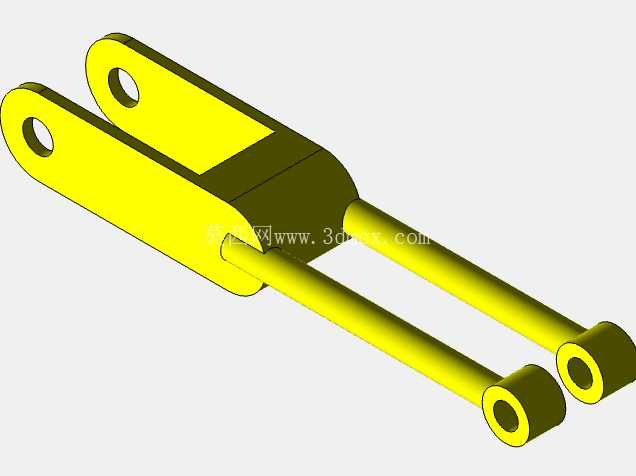

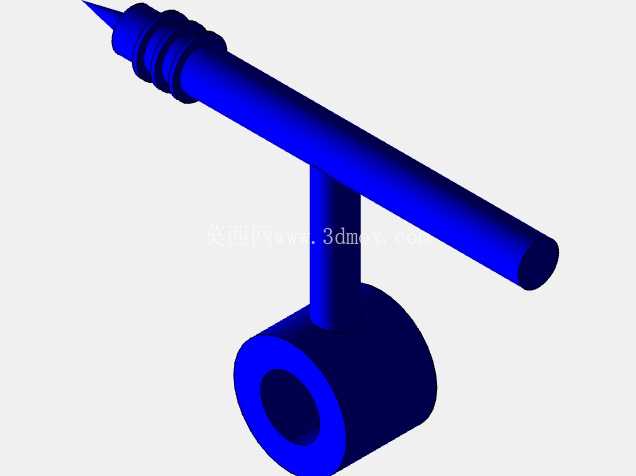

　　每个关节处配置限位结构与密封防护设计，可在焊接作业时规避焊渣飞溅进入关节铰接面造成的磨损问题，臂体末端预留标准焊枪安装接口，可适配主流气保焊、氩弧焊焊枪的装夹，单臂作业半径覆盖0.8米范围，双臂协同作业时可完成工件同一位置的正反双面同步焊接，也可分工完成同一工件上不同区域焊缝的并行焊接，相比单臂焊接设备作业效率可提升40%以上，同时双臂对称焊接产生的热输入可相互抵消，能有效降低长焊缝焊接后的工件变形量，减少后续焊后校形的工序时长。设计过程中重点考量了焊接作业的实际工况，臂体与底座连接位置采用加厚法兰盘结构，可承受臂体全行程快速移动时的惯性冲击，底座与工装平台的连接采用嵌入式定位结构，避免长期作业后臂体位置偏移导致的焊接轨迹误差，

　　平台下方预留焊渣收集槽的安装空间，可配套车间现有焊烟除尘、焊渣回收系统使用，无需对现有产线布局做大规模改造即可完成设备部署。针对小批量多品种的焊接生产场景，臂体关节处的铰接座采用模块化设计，可根据实际作业需求更换不同长度的臂段，调整作业覆盖范围，底座的安装位置也可沿平台T型槽滑动调整，适配不同尺寸规格的工件焊接需求，整套结构的受力点均做了加强筋设计，可承受连续三班倒作业的负载强度，铰接位置的润滑注油孔预留了日常维护的操作空间，无需拆解臂体即可完成定期润滑保养，降低设备长期使用的维护成本。
