X22-F-DTC8高速精密电主轴结构设计

　　在精密铣削、高速钻攻类加工场景中，主轴作为机床核心执行部件，其刚性、转速稳定性、热变形控制能力直接决定工件加工精度与表面质量，这款X22-F-DTC8主轴针对中小型精密加工设备的紧凑安装需求做了全链路的结构优化。从实际应用场景来看，该主轴可适配立式加工中心、小型龙门铣、非金属材料精雕机等设备，尤其适合铝合金薄壁件、工程塑料、复合材料的高速铣削加工，在3C零部件加工、小型模具精修、木工异型件铣削场景中，能凭借高转速特性获得更优的切削表面质量，减少后续抛光工序的工作量。

　　从功能特性来看，这款主轴支持1.5kW与2.2kW两种功率配置，可适配230V、400V两种供电规格，提供2极、4极两种转速匹配方案，最高转速可达55000r/min，高转速区间的动平衡精度控制在G0.4级以内，能有效降低高速切削时的振动纹。冷却方式采用液冷结构，冷却流道围绕定子线圈做环形布置，可在连续满负荷运行时将主轴外壳温升控制在15℃以内，避免热伸长导致的加工尺寸漂移。轴承配置采用高精度GMN主轴轴承，前后端采用配对角接触球轴承组，预紧力可根据加工工况做微调，兼顾重切削时的刚性与精加工时的回转精度，整体重量仅5.3公斤，防护等级达到IP54，可抵御切削液飞溅与粉尘侵入，适配车间多粉尘、多切削液的复杂加工环境。

　　设计思路上，这款主轴采用紧凑、轻型的集成化方案，将主轴支架直接集成在外壳本体上，省去了额外安装支架的装配环节，同时减少了外接支架带来的装配累积误差，安装时只需通过外壳上的定位基准面即可完成与设备滑台的同轴度校准。密封结构采用创新的迷宫式密封设计，无需外接密封空气即可实现切削液与粉尘的阻隔，相比传统气密封结构，省去了气源管路布置，降低了设备配套成本，同时避免了密封空气压力波动导致的密封失效问题。安装系统做了智能化适配，外壳上预留了标准传感器安装位，可直接加装转速传感器、温度传感器，无需额外做结构改造，方便设备做运行状态监测。换刀接口采用8毫米夹头配置，兼容er25规格夹头，可适配不同直径的铣刀、钻头，换刀操作可通过顶部的快换结构完成，无需拆卸主轴即可完成刀具更换，缩短换刀辅助时间。

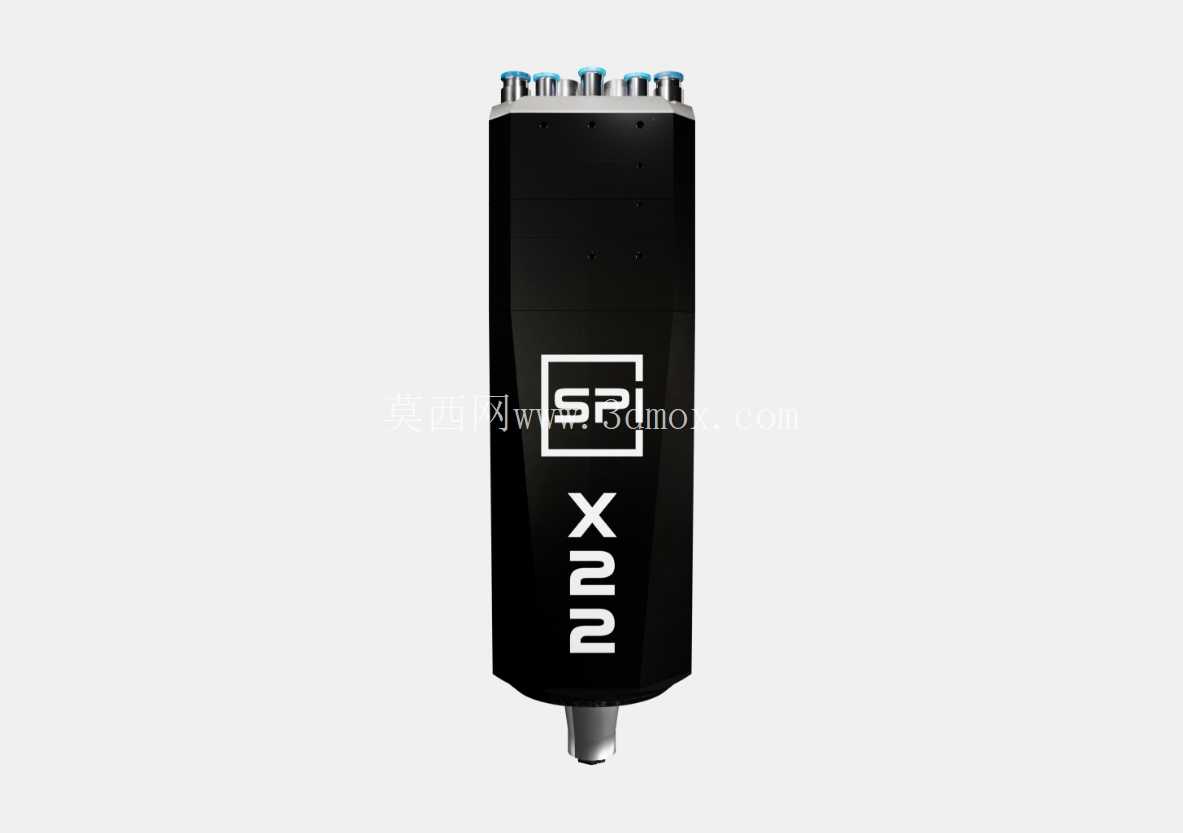

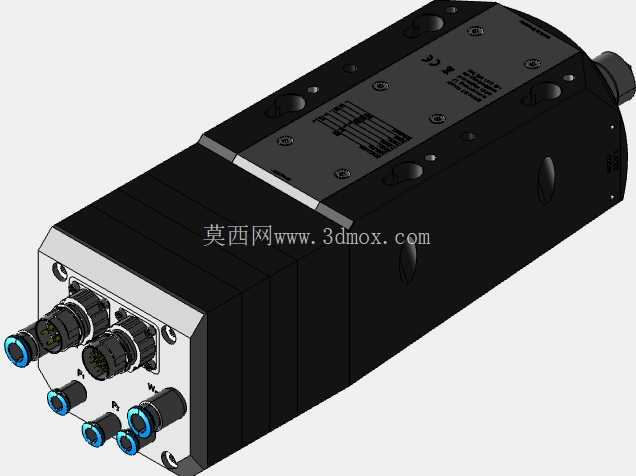

　　外形尺寸与安装边界方面，主轴主体采用圆柱形外壳结构，主体直径控制在较小范围内，可适配狭小的安装空间，顶部的接线与管路接口做了集中布置，所有冷却管路、动力线缆接口均位于主轴顶端，避免管路干涉刀具运动路径。底部输出端的轴伸长度做了优化，在保证刀具装夹长度的前提下，尽可能缩短主轴悬伸量，提升切削时的刚性。安装基准面位于外壳中部的集成支架上，支架上预留了标准螺栓安装孔，孔位间距符合通用小型加工设备的安装标准，可直接替换同规格的传统主轴，无需对设备安装结构做改造。主轴整体做了动平衡校准，在最高转速下的端面跳动与径向跳动均控制在微米级，可满足精密加工的精度要求，全系列提供多种配置选项，可根据不同加工场景选择对应的功率、极数配置，适配不同的切削负载需求。
