GAZ69车型电动助力转向安装支架设计

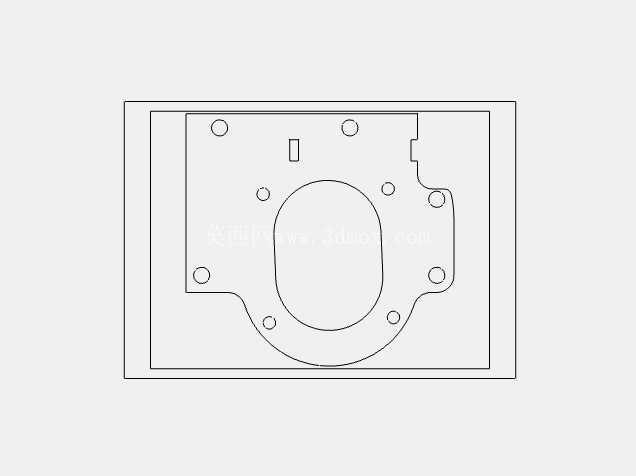

　　该支架针对GAZ69车型加装电动助力转向系统的场景设计，核心解决老款车型转向沉重、操控费力的实际使用痛点，适配2015款丰田Rav4电动助力转向总成的安装固定需求，在老车性能升级、越野场景操控优化领域具备较强的实用参考价值。从实际装车需求出发，设计阶段优先控制车身改动量，所有安装点位均依托原车现有结构布局，无需对车身纵梁、防火墙等核心承载部位做大规模切割焊接，仅通过支架转接即可实现EPS总成的定位固定，大幅降低改装施工的难度与结构损伤风险。支架主体采用激光切割工艺成型，轮廓适配EPS总成的安装接口与周边部件的避让需求：一端设置圆形定位孔，对应EPS总成的主固定销轴，孔位公差控制在±0.1mm范围内，保证装配后转向机构的同轴度，

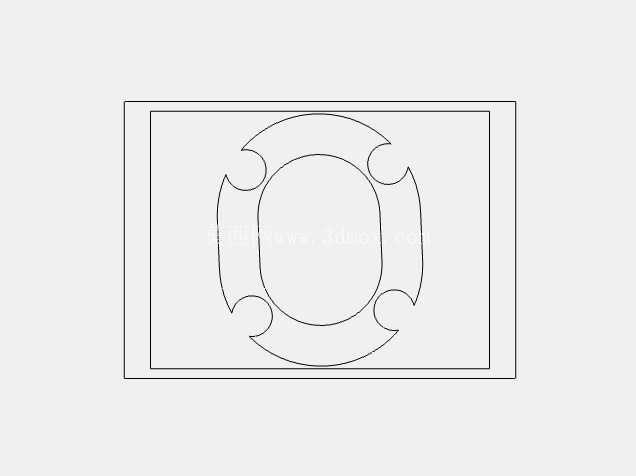

　　避免转向卡滞、异响等问题；侧边设置阶梯状卡位结构，贴合原车车架的安装面，无需额外补焊定位块即可实现预装定位，提升现场装配效率。安装边界设计阶段充分考虑周边部件的运动干涉问题：支架整体采用斜向布局，避开转向柱的运动行程、刹车踏板的操作空间以及发动机舱内线束管路的原有走向，装车后不会影响原有离合、刹车机构的操作行程，也不会与发动机舱内的散热管路、电气线束产生运动干涉。支架的板材厚度根据承载需求选定，可承受转向过程中产生的径向与轴向复合载荷，在极限转向、越野路面颠簸冲击工况下不会出现形变、开裂问题，保证转向系统的连接可靠性。设计过程中同步配套激光切割加工图纸，所有轮廓尺寸、孔位坐标均标注完整，可直接导入切割设备完成板材下料，

　　后续仅需简单的折弯、去毛刺处理即可完成支架制作，无需复杂的机加工工序，适配小型改装厂、个人越野玩家的自制加工需求。从结构合理性角度看，该支架的转接思路规避了老车改装中常见的“堆焊补强”“随意打孔”等不规范操作，所有受力点均对应原车的高强度承载部位，载荷传递路径清晰，不会在车身上产生额外的应力集中点，长期使用也不会出现车身钣金撕裂、固定点松动等问题。
