带安装底座的铰接支撑座结构设计

项目分类:通用机械零部件 发布时间:2024-11-13 ID:793318
  • 带安装底座的铰接支撑座结构设计

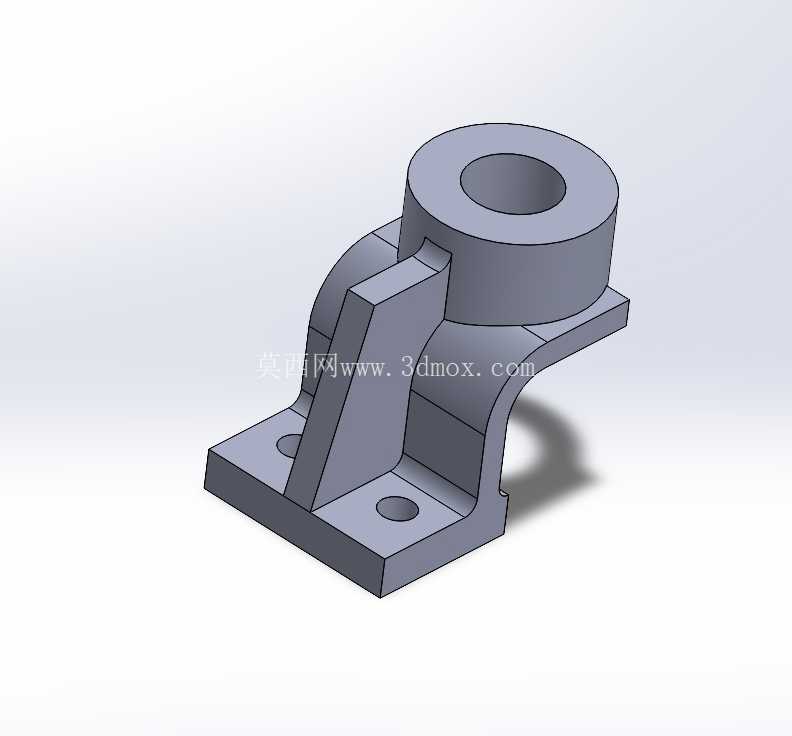

  这类带安装底座的铰接支撑结构,常出现在需要实现轴类部件回转支撑、同时承载径向与部分轴向载荷的设备工位中,比如输送线的从动辊端支撑、小型工装夹具的翻转铰接位、低压配电设备内操作机构的传动支撑点,都能见到同类型结构的应用。从结构本身来看,上部的同轴通孔是核心功能位,孔壁需要与铰接轴或者衬套形成间隙配合,既要保证轴件转动时的同轴度,也要避免配合间隙过大导致的运转晃动,设计时通常会根据承载的轴径确定通孔内径,同时预留衬套安装的余量,方便后期磨损后更换易损件,不用整体替换支座。下部的安装底板做了两个对称的沉头安装孔,安装时可以将螺栓头完全沉入沉孔内,不会突出底板平面,保证支座与安装基面完全贴合,避免安装后出现倾斜导致的孔位同轴度偏差;

  底板与上部筒状结构之间,设置了两道加强筋,一道沿支撑受力的主方向垂直布置,另一道沿侧向做斜向支撑,这种筋位布局可以在不增加整体壁厚的前提下,大幅提升结构的抗弯折、抗扭转载荷能力,避免设备运行中受冲击载荷时出现支座断裂的问题。设计这类结构时,首先要确定上部铰接孔的中心高,这个尺寸直接决定了配套轴件的安装高度,需要和对接部件的安装位做尺寸链校核,避免出现装配干涉;其次要确认底板的安装孔距,这个尺寸需要匹配安装基面的预留螺孔位置,孔距公差通常控制在±0.1mm范围内,保证安装时螺栓可以顺利穿入,不会出现强行装配导致的内应力。整体结构的外形做了多处圆角过渡,尤其是筋位与筒体、底板的连接位置,没有采用直角连接,

  既可以减少铸造或者注塑成型时的应力集中问题,也能避免机加工过程中出现应力开裂,同时圆角过渡也能减少零件搬运、装配过程中锐边划伤操作人员的风险。从安装边界来看,底板的长宽尺寸决定了支座的占地安装空间,设计时需要在安装基面预留至少比底板轮廓大5mm的平整区域,保证安装面的平面度符合要求,避免支座安装后出现翘曲,导致上部铰接孔的轴线出现偏斜,长期运行会加剧轴件与孔壁的偏磨,缩短部件的使用寿命。这类支座的受力方向主要沿上部筒体的径向向下,同时在铰接部件翻转时会承受一定的侧向推力,因此加强筋的厚度通常设置为筒体壁厚的0.7-0.8倍,既不会因为筋位过厚导致成型时出现缩痕,也能保证足够的结构强度。
