双孔长腰型曲面连接结构件设计

　　在各类传动连接、工装夹具定位、小型设备机架拼接的场景里，这类带双安装孔的长腰型曲面连接件是很容易被忽略但又直接影响装配稳定性的零件。很多新手在做这类结构的时候，容易直接做成等厚度的平板件，忽略实际工况下的受力偏转问题——当两个安装点位存在小幅角度偏差，或者设备运行过程中连接部位存在周期性的小幅扭转振动时，平板结构的应力会集中在孔位边缘，长期运行很容易出现孔位开裂、连接松动的问题。

　　做这个结构的设计时，首先要明确安装边界：两端的通孔是核心安装基准，孔的中心距要严格匹配对接部件的安装孔位公差，通常孔位公差要控制在±0.02mm以内，避免装配时出现螺栓强行穿入产生的装配内应力。零件的整体轮廓做成长腰型，也就是两端半圆加中间直段的结构，不是为了外观好看，而是这种轮廓可以在保证两端孔位周边有足够支撑强度的前提下，尽可能减少零件的整体重量，同时避免直角轮廓带来的应力集中问题——直角位置在热处理或者表面处理的时候，很容易出现药液残留、应力堆积的问题，圆弧过渡的轮廓可以让整个零件的受力流更顺畅。

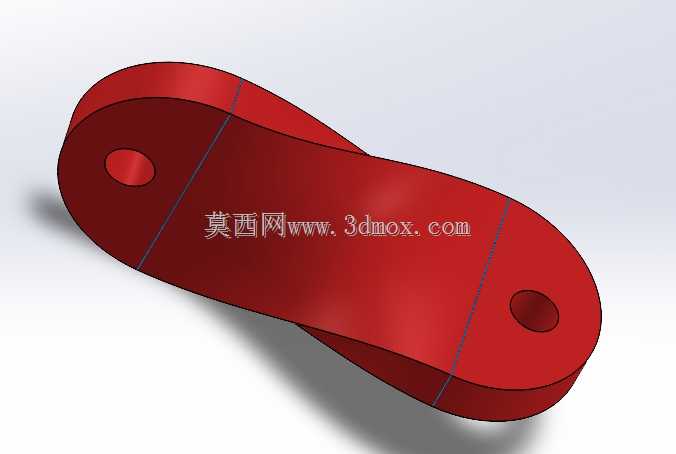

　　和普通平板连接件不同的是，这个零件的主体做了曲面扭变设计，也就是沿着零件长度方向，截面存在连续的弧度变化，这个设计不是为了造型，而是为了适配两个安装面不在同一平面、存在小幅空间夹角的装配场景。很多设备的安装位因为焊接变形、加工误差，两个对接面很难做到完全共面，普通平板连接件强行装配的话，螺栓锁紧后零件会存在持续的内应力，时间长了要么螺栓断裂，要么零件变形。这种带连续曲面扭变的结构，可以通过自身的微量形变抵消安装面的角度偏差，同时在运行过程中可以吸收小幅的振动冲击，相当于自带一定的缓冲能力。

　　设计的时候要注意几个关键尺寸的把控：首先是两端孔的壁厚，孔周边的实体厚度要比零件主体的平均厚度厚15%-20%，因为螺栓锁紧的时候，压力是直接作用在孔位周边的，如果壁厚不够，锁紧的时候很容易出现孔位塌陷、表面压溃的问题。其次是曲面扭变的曲率，不能做太大的扭转变形，扭角控制在3°-5°之间就足够适配绝大多数的安装偏差，扭角过大的话，零件本身的成型难度会提升，不管是机加工还是冲压成型，良品率都会下降，而且过大的扭角会让零件的刚性下降，起不到稳定连接的作用。

　　从实际应用场景来看，这类零件可以用在小型自动化设备的型材机架拼接、输送线的导轨连接、工装夹具的定位臂连接、小型动力装置的安装支架等位置。和直角形的连接支架相比，这种长腰型的曲面连接件占用的安装空间更小，不需要在对接部件上做复杂的避让槽，只要两个安装孔位对齐，就可以完成装配，装配效率更高。

　　建模的时候要注意曲面的连续性，整个扭变曲面要做G2连续，避免出现曲率突变的位置，曲率突变的位置不仅会在受力的时候出现应力集中，在做表面处理比如喷塑、阳极氧化的时候，也容易出现涂层厚度不均的问题。两端的安装孔要做倒角处理，孔口的倒角不仅可以引导螺栓顺利穿入，还可以去除孔位加工产生的毛刺，避免装配的时候毛刺掉落到设备内部造成卡滞。零件的边缘要做倒钝处理，所有锐边倒R0.5-R1的圆角，避免装配的时候划伤操作人员，同时也可以提升零件的整体抗疲劳强度——锐边位置是疲劳裂纹最容易产生的位置，倒圆角之后可以大幅提升零件的循环载荷耐受能力。

　　在做强度校核的时候，重点要校核两个位置：一个是孔位的挤压强度，要根据螺栓的锁紧力计算孔壁的压应力，确保压应力在材料的许用挤压应力范围内；另一个是零件中间曲面段的弯曲强度，当两端受到反向的扭转力的时候，中间段是受力最大的位置，要确保这个位置的最大弯曲应力低于材料的许用弯曲应力，同时要留足够的安全系数，通常这类连接件的安全系数取2.5-3就可以满足绝大多数工业场景的使用要求。如果是用在有腐蚀环境的场景，比如户外设备、化工设备周边，还要考虑材料的耐腐蚀性能，选择对应的表面处理方式，比如镀锌、达克罗或者不锈钢材质，这个结构的曲面平滑，没有狭小的缝隙，不容易积液积尘，本身就比带凹槽、直角的结构更适合在恶劣环境下使用。
