带叉口与多安装孔的连接固定结构件

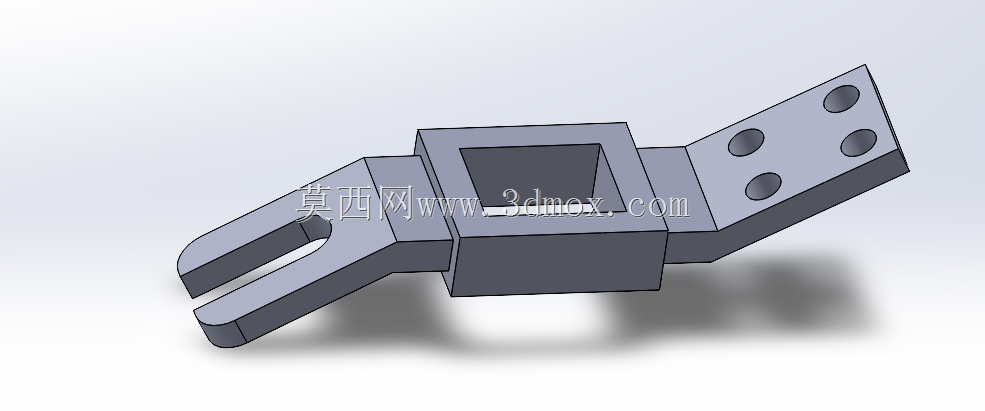

　　零件左侧为叉形开口结构，开口的两个平行臂端面做了圆弧过渡处理，既可以消除加工应力集中点，也能在与配套销轴配合时避免锐角刮擦配合件表面，叉口的开口宽度与配套铰接件的厚度做了公差适配，间隙控制在0.02mm到0.05mm之间，既保证铰接转动的灵活性，也不会出现过大的旷量影响传动精度。零件右侧为带四个安装孔的平板延伸结构，四个安装孔采用对称排布方式，孔位的中心距严格匹配标准安装面板的孔距规范，安装孔为沉孔设计，能够让紧固螺栓的头部完全沉入孔内，不会突出零件表面造成安装干涉，平板部分的平面度控制在0.01mm以内，保证安装后与贴合面的接触面积足够，避免局部应力集中导致连接松动。该结构件属于机械系统中常见的连接承载类零件，在自动化生产线的工位定位机构、小型工装夹具的锁紧单元、流体控制管路的辅助支撑结构中都有广泛的适配场景。零件整体采用一体化铣削成型思路，主体为方形中空腔体结构，腔体的设置一方面可以降低零件整体自重，减少运动工况下的惯性负载，另一方面可以为配套的方形嵌装件提供精准的定位容纳空间，腔体侧壁厚度经过受力校核，能够承受侧向安装时的剪切载荷，避免长期受力出现形变。

　　设计过程中优先考虑了零件的受力传递路径，叉口端承受的外部载荷会通过两侧的加强筋结构平稳传递到中间方形主体，再通过右侧安装板均匀分散到固定基座上，避免出现应力突变的薄弱区域。零件的安装边界需要注意，叉口端的转动空间需要预留至少15mm的摆动余量，避免铰接运动时与周边结构发生碰撞，右侧安装板的贴合面需要保证粗糙度达到Ra1.6以上，才能保证连接的稳定性，中间方形腔体的内嵌零件需要做定位防呆设计，避免装反导致功能失效。

　　在实际使用场景中，这类零件常作为气动执行元件与执行端的中间连接载体，也可作为小型检测设备的传感器安装固定座，叉口端可以快速卡入配套的连接销轴，无需额外的拆装工具就能实现快速接驳，右侧的多孔安装位可以适配不同规格的安装基座，具备较强的通用性。零件的棱边全部做了0.5mm的倒角处理，既可以去除加工产生的毛刺，也能避免装配过程中划伤操作人员，中空腔体的底部设置了微小的排屑孔，能够在加工和使用过程中排出积存的切屑和灰尘，避免杂质堆积影响内嵌零件的装配精度。

　　从建模逻辑来看，该零件采用基础特征叠加的建模方式，首先拉伸生成主体轮廓，再通过切除特征生成中空腔体和叉口结构，最后通过阵列特征生成右侧的安装孔，所有特征的参数都做了关联设置，修改安装孔间距或者叉口宽度时可以同步更新关联尺寸，提升后续改型设计的效率。在工况适配方面，该零件可以适配中等载荷的静连接场景，也可以承受低频率往复摆动的动载荷，若应用在有腐蚀环境的场景中，可以在零件表面做阳极氧化或者镀锌处理，提升零件的耐锈蚀能力，若应用在重载场景中，可以将零件材质从常规铝合金更换为45号钢并做调质处理，提升整体结构强度。
