减压阀用带轴套异形安装固定支架结构

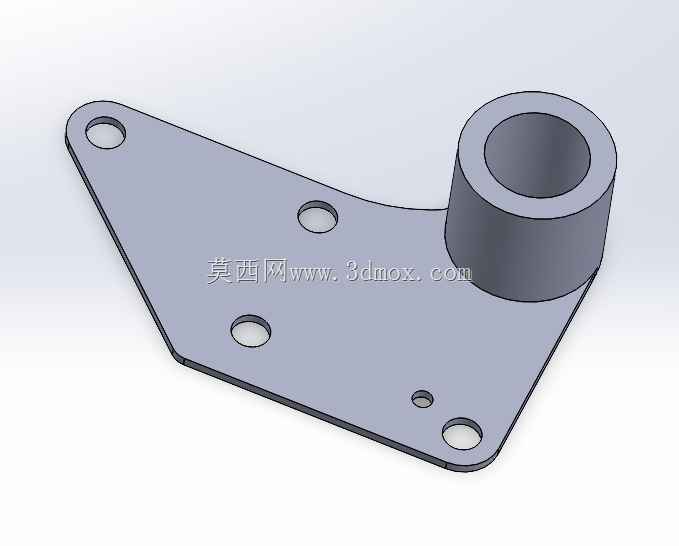

　　这款异形安装支架是减压阀组配套的核心承载定位零件，主要应用在工业流体管路系统的减压阀安装工位，承担减压阀本体与管路安装基面的连接固定、轴类配合部件的回转支撑作用，常见于化工流体输送、市政供水调压、工业气动控制回路的减压阀装配场景中。从结构设计来看，零件主体采用不规则三角形薄板作为承载基体，基体一侧向上延伸出一体式空心圆柱轴套结构，这种一体化成型的设计避免了分体式装配带来的同轴度误差，同时减少了装配工序，提升了部件整体的结构刚性。薄板基体上分布的多个不同孔径的安装孔，是结合实际安装场景的边界条件设计的：靠近薄板边缘的大孔径通孔用于穿装固定螺栓，将整个支架锁紧在设备安装基面或者阀组集成安装板上，孔位的分布避开了管路排布的干涉区域，同时保证螺栓锁紧后支架的受力均匀，不会出现单侧受力翘起的问题；薄板上分布的小孔径通孔则用于定位减压阀本体的附属小部件，或者穿装防松限位销，避免阀组长时间运行产生的振动导致连接部件松脱。

　　延伸出的空心轴套部分，内孔经过尺寸公差匹配设计，用于和减压阀的调节杆、或者阀组配套的转动销轴配合，内孔的圆柱度、与安装基面的垂直度都做了针对性的公差约束，保证配合的轴类部件转动顺畅，不会出现卡滞、偏磨的问题；轴套的壁厚经过受力校核，在满足径向承载要求的前提下尽可能缩减壁厚，控制零件整体重量，同时轴套与薄板基体的连接处做了圆弧过渡处理，避免应力集中导致的连接处断裂问题，适配阀组运行过程中产生的交变振动载荷。

　　在安装边界方面，这款支架的薄板轮廓完全适配减压阀组的安装空间，异形的斜边设计避开了相邻管路接头、压力表安装位的干涉区域，不需要在装配时额外对周边部件做移位调整；轴套的高度尺寸经过匹配计算，保证配合的轴类部件安装后，端部的连接位置刚好和减压阀调节机构的对接位齐平，不会出现轴向尺寸过长导致的装配顶死、或者尺寸过短导致的配合长度不足问题。从实际使用的角度出发，这种一体式支架相比传统的拼接式固定结构，省去了轴套与安装板焊接、拼接的工序，不存在焊接变形导致的位置度超差问题，零件加工完成后只需要对安装孔、轴套内孔做去毛刺处理，就可以直接投入装配，装配效率提升明显。

　　在受力设计上，薄板的厚度经过载荷校核，能够承受减压阀本体的重量以及管路运行过程中产生的流体冲击载荷，不会出现薄板变形导致的阀组位置偏移问题；各个安装孔的孔位间距按照标准安装基面的螺孔位置设计，能够直接适配现有常规减压阀组的安装接口，不需要对原有安装基面做二次打孔加工，降低了现场改造的工作量。轴套的外圆与内孔的同轴度公差控制在合理范围内，保证配合的销轴转动时不会出现偏心磨损，延长部件的使用寿命，同时轴套端部做了倒角处理，方便销轴装配时的导入，提升装配的顺畅度。薄板的各个边角都做了小圆角处理，避免装配过程中锐边划伤操作人员，也减少了应力集中的风险点。
