连杆式平行夹持机械爪结构设计

　　这款连杆式平行夹持机械爪，是面向轻载自动化搬运、分拣工位开发的末端执行机构，核心采用对称多连杆传动布局，可实现两个夹爪指端的同步平行开合动作，适配工业场景中规则方形、矩形工件的夹持作业需求。从实际应用场景来看，这类夹爪常配套在小型线性模组、桌面级机械臂末端，用于3C电子元器件上下料、小型注塑件取件、实验室样本转运等对夹持平行度有要求的工位，相比单支点摆动夹爪，平行夹持的方式不会对工件侧面产生额外的径向分力，能避免薄壁类工件被夹伤、规整工件夹持偏移的问题。

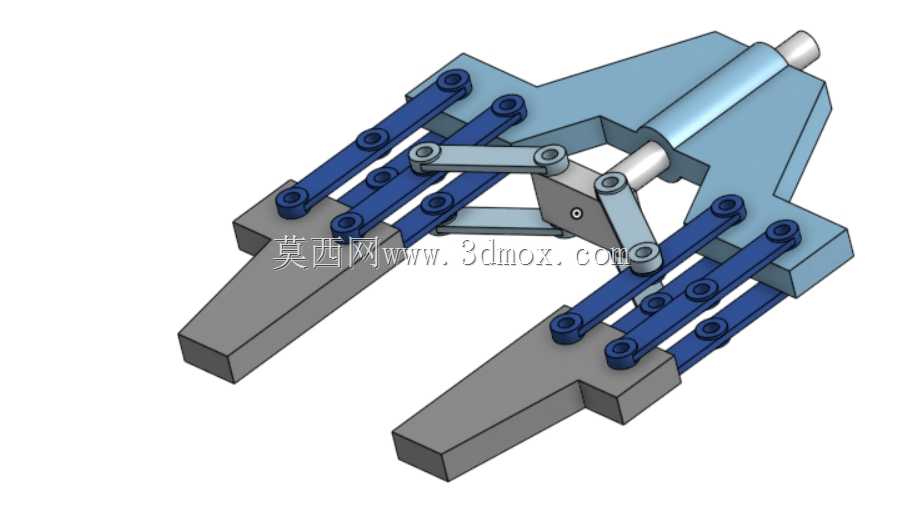

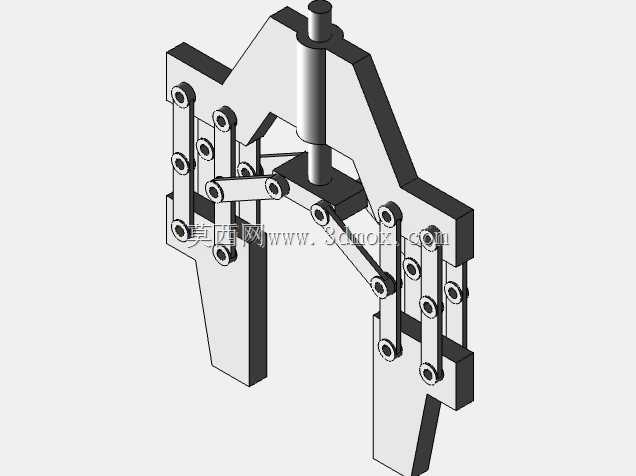

　　从功能特性上看，整套机构的动力输入点设置在中部的铰接滑块位置，当驱动源带动中部滑块沿夹爪安装基座的中心轴线做直线往复运动时，会通过两侧对称布置的传动连杆带动两组夹爪臂同步动作，多组平行连杆的约束让两个夹指始终保持与基座安装面垂直的姿态，开合过程中夹指工作面全程平行，夹持力通过连杆铰接点均匀传递到两个夹指上，不会出现单侧夹指偏摆、夹持力不均的情况。夹指的工作面做了平直加宽设计，接触面积更大，夹持方形工件时能贴合工件侧面，单位面积压强更小，适配易刮花、薄壁类工件的夹持需求，同时夹指采用分体式安装结构，可根据实际夹持工件的外形更换不同型面的夹指，无需改动整套连杆传动结构，拓展性较强。

　　设计思路上，整套结构优先考虑了传动可靠性与加工装配便利性，所有连杆的铰接点均采用同轴等距设计，对称度公差控制在0.02mm以内，避免开合过程中出现卡滞、两侧夹指不同步的问题。基座部分采用一体化的安装凸台设计，顶部的圆柱轴段用于和机械臂末端法兰、模组滑台对接安装，安装轴的直径做了通用化尺寸设计，可适配多数小型自动化设备的末端安装接口，不需要额外设计转接法兰。所有连杆的铰接孔均采用统一的孔径规格，铰接销轴可采用标准圆柱销，降低加工与备件成本，连杆与基座、夹指的连接位置都预留了足够的运动间隙，避免装配误差导致的运动干涉。

　　从安装边界与尺寸适配来看，整套夹爪处于闭合状态时，整体横向宽度控制在紧凑范围内，不会占用过多的末端安装空间，开合行程覆盖多数小型工件的夹持尺寸范围，夹指的伸出长度经过优化，在保证夹持深度足够的前提下，减少了夹指受力时的悬臂弯矩，提升夹持稳定性。安装时仅需要固定顶部的安装轴，将驱动源与中部的动力输入滑块对接即可，不需要复杂的调试过程，铰接位置可根据使用工况选择添加自润滑衬套，降低长期往复运动的磨损量，提升机构使用寿命。整套结构没有复杂的异形曲面，所有零件均可采用常规的铣削、线切割工艺加工，加工成本低，装配难度小，适合小型自动化设备的快速集成应用，在轻载夹持工位中能替代部分成本较高的成品气动平行夹爪，降低设备整体制造成本。
