多通接口法兰式锥形连接壳体结构

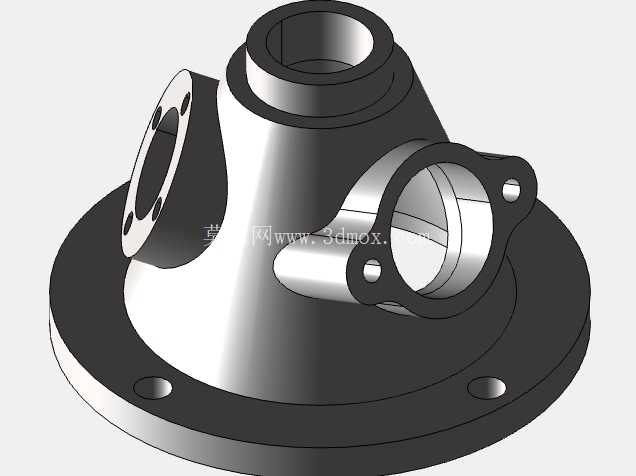

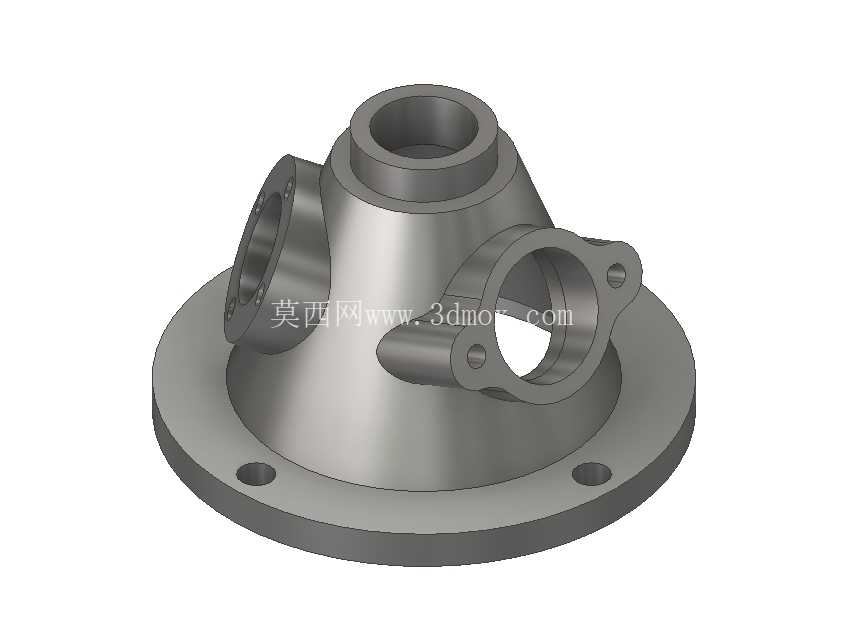

　　该锥形多通连接壳体主要应用于流体管路系统、气压传动回路以及小型设备的介质分流汇流场景，作为管路系统中的核心转接构件，可实现单路主通路与多路分支通路的介质导通，同时承担分支管路的定位支撑作用，常见于小型稳压设备、流体分配单元、实验台管路排布等工况中。从结构设计来看，主体采用锥台过渡形态，底部为带安装孔的圆形法兰底座，底座上均布的沉头安装孔可通过螺栓将整个构件固定在设备安装面或基座上，安装时需保证底座贴合面的平面度公差，避免密封失效。顶部设置同轴主通路接口，接口端面预留密封槽位，可适配标准密封圈实现主路的静密封，侧面分布两个不同朝向的带法兰分支接口，分支接口的法兰面同样设置螺栓过孔与密封结构，两个分支接口的轴线与主轴线呈固定夹角，

　　可满足不同方向的管路接驳需求，避免管路排布时出现过度弯折影响介质流通效率。设计过程中优先考虑了介质流通的平顺性，锥台内部的流道采用圆弧过渡处理，减少介质在转向位置的压损与紊流现象，同时针对不同接口的连接强度做了壁厚差异化设计，主通路与底座衔接位置做了加厚处理，承受安装应力与管路振动载荷，分支接口与锥台主体的衔接位置设置加强筋结构，避免分支管路受外力时出现接口断裂问题。安装边界方面，底部法兰的外径决定了构件的最小安装平面尺寸，侧面分支接口的外伸长度需要在布局时预留足够的螺栓操作空间，顶部主接口的轴向高度需匹配上部管路的安装间隙，避免与周边构件出现装配干涉。整个构件的外形过渡平滑，无尖锐棱角，既减少了加工过程中的应力集中点，也便于后期的表面处理与清洁维护，流道内壁的粗糙度要求需满足对应流通介质的工况需求，若用于气体介质可适当降低粗糙度要求，若用于液体尤其是带微小颗粒的介质，则需要提高内壁光洁度避免杂质滞留。
