小型集成式减压阀主体结构三维设计

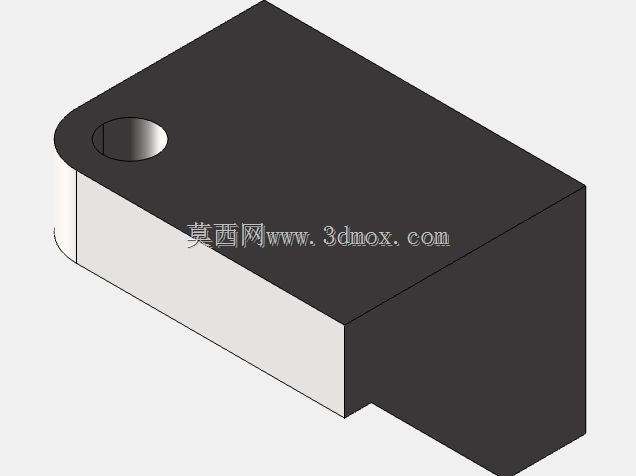

　　在气动控制回路、小型液压动力单元、实验室气路布设这类对安装空间有严格限制的场景里，常规立式结构的减压阀往往会因为突出的调节手轮、过长的轴向尺寸挤占周边管路布局空间，甚至会和相邻的阀组、安装面板产生干涉，这款块式集成结构的减压阀主体，正是针对这类紧凑安装需求做的结构优化设计。从结构形态上看，整个主体采用近似长方体的块式构型，区别于传统圆柱式阀体的径向突出结构，所有功能流道都集成在块体内部，没有多余的外凸结构，仅在块体一端预留了圆形安装定位孔，这个孔位既可以作为穿装固定螺栓的安装位，也可以作为集成式调压组件的装配基准孔，安装时可以直接贴装在阀岛安装板或者设备侧壁上，不需要额外预留侧面操作空间，安装边界的控制可以做到和块体自身外轮廓完全重合，不会产生额外的空间占用。设计阶段首先梳理了减压阀的核心功能逻辑：要在有限的块体空间内完成高压流体输入、节流降压、压力稳定输出、压力反馈这几个核心流道的布设，同时还要保证各个流道之间的壁厚满足耐压要求，不会因为流道交叉产生应力集中点。传统圆柱阀体的流道是沿轴向分层布置，需要的轴向长度较大，而块式结构把流道沿三维空间交叉布设，输入口和输出口分别布置在块体相邻的两个侧面，可以根据实际安装需求选择侧面接管或者底面接管，适配不同的管路走向，避免管路弯折带来的流阻损失。

　　从实际使用场景来看，这类块式减压阀特别适合用在小型自动化设备的气路控制单元里，比如桌面型点胶设备、小型装配工作站的气动回路，这类设备本身的安装空间就被执行元件、控制电路挤占得很紧张，阀组安装区往往只有几十毫米的宽度，常规减压阀根本没法并排安装，而这款块式结构的阀体可以像积木一样并排贴装在汇流板上，相邻阀体之间不需要预留操作间隙，整体阀组的宽度可以压缩到传统布局的三分之一左右。结构设计的时候特意把安装定位孔做了沉孔处理，螺栓头可以完全沉入孔内，不会突出阀体表面，这样阀体顶面可以完全贴靠设备内壁，进一步压缩安装空间；同时块体的棱边都做了小尺寸的倒角处理，既可以避免安装时划伤操作人员，也能消除块体尖角处的应力集中，提升耐压壳体的疲劳强度。

　　流道设计上，节流段的截面变化做了平滑过渡，没有直角转弯的结构，这样流体通过的时候不会产生明显的湍流，既能降低流阻，也能减少高压流体冲刷带来的噪音，在对噪音控制有要求的实验室设备、医疗气动设备里，这种平滑流道的设计优势会更明显。另外块体的其中一个侧面做了内凹的台阶结构，这个结构是用来安装调压膜片或者调压弹簧组件的，台阶面的平面度公差控制在0.02mm以内，保证密封件安装后不会出现内泄漏，不需要额外增加密封挡圈就能满足中低压工况的密封要求。安装边界方面，整个阀体的长宽高尺寸比例控制在2:1:1左右，重心完全落在安装面的几何中心范围内，即使设备运行过程中产生振动，也不会因为重心偏移导致固定螺栓松动，不需要额外加装防松支架。

　　在流体控制的功能实现上，块体内部预留了压力反馈通道，把输出侧的压力直接引导到调压组件的反馈腔，不需要外接反馈管路，减少了外部泄漏点，整个阀体对外只有输入、输出两个流体接口，外部管路连接点越少，系统的可靠性就越高，后期维护的时候也不需要梳理复杂的反馈管路，只需要检查两个主接口的密封情况即可。针对不同的使用工况，这个主体结构可以适配不同的调压组件，比如低压工况用膜片式调压组件，高压工况用活塞式调压组件，只需要更换内凹台阶处的组件就行，主体块体不需要做结构修改，具备很好的通用性，可以覆盖0.1MPa到1.6MPa的常用调压范围，满足大部分工业气动、小型液压系统的使用需求。
