减压阀用弧形底座连接结构件

　　该结构件属于减压阀配套的安装连接组件，主要应用在工业流体管路系统中，承担减压阀主体与管路安装基座的衔接固定作用，常见于化工流体输送、市政供水、气动控制回路等需要压力调控的管路场景，在整个减压阀总成中，它既要承载上部阀主体的静载荷，也要承受管路内流体压力波动带来的交变载荷，同时还要保证安装位置的同轴度，避免阀体内流道出现错位引发的压损异常、密封失效等问题。

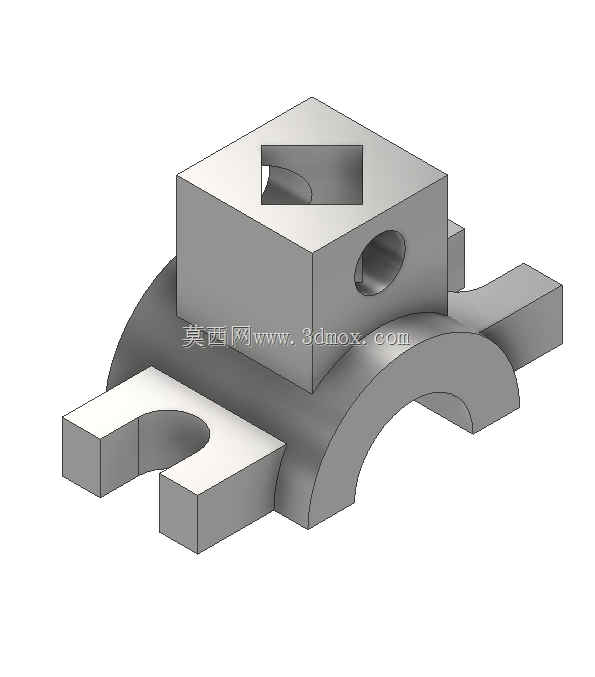

　　从结构设计逻辑来看，上部的方块式腔体是直接对接减压阀主阀体的定位段，腔体侧壁开设的横向通孔，是用于穿装锁紧销或者流体旁通引压通道的结构，设计时特意将孔位设置在腔体侧壁的中心高度位置，一方面能保证锁紧受力均匀，避免单侧受力导致的阀体偏斜，另一方面如果作为引压孔使用，该位置的流体流态更稳定，不会因为流道拐角处的紊流影响压力检测的精度。下部的弧形基座是贴合管路外壁或者安装座圆弧面的配合面，圆弧的曲率半径是按照适配的公称通径管路外壁尺寸匹配设计的，安装时弧形面完全贴合支撑面，能大幅降低连接螺栓受到的剪切力，相比平底座的连接结构，这种弧形贴合面的接触应力分布更均匀，在长期承压工况下不容易出现基座变形、连接松动的问题。

　　两侧伸出的带U型槽的安装耳，是用于穿装固定螺栓的结构，U型开口的设计相比封闭螺栓孔，安装时不需要完全拧下螺母就能完成组件的拆装调整，在现场管路维护、减压阀校准更换的时候，能大幅缩短作业时间，适合管路排布密集、操作空间有限的安装场景。设计时两个安装耳的对称度公差控制在0.1mm以内，U型槽的宽度比适配螺栓大0.2mm的安装间隙，既保证安装时的调整余量，也不会因为间隙过大导致组件安装后出现晃动。

　　从安装边界尺寸来看，上部方形腔体的边长尺寸控制在适配对应通径减压阀的定位止口范围内，腔体高度满足引压孔或者锁紧销的装配深度要求，不会因为腔体过深导致加工时内部出现壁厚不均的问题，也不会因为腔体过浅导致连接强度不足。下部弧形基座的圆弧宽度比两侧安装耳的总宽度窄20mm左右，保证安装时弧形面完全落在支撑基座的接触范围内，不会出现边缘悬空的情况。两侧安装耳的厚度按照1.5倍额定工作压力下的剪切强度计算取值，材料选用常用的阀件铸造碳素钢，满足常规水、压缩空气、低压油品等介质的使用要求，如果是用于腐蚀性介质工况，只需要更换对应牌号的不锈钢材质，整体结构不需要做改动，具备较好的通用性。

　　建模过程中，所有的棱角位置都做了R1-R2的工艺圆角处理，避免铸造或者机加工时出现应力集中导致的零件开裂，同时也能去除加工毛刺，避免安装时划伤密封件或者作业人员。上部腔体顶面的平面度公差按照密封面要求设计，和阀体对接时不需要额外加调整垫片就能保证密封性能，减少装配时的零件数量。弧形基座的内弧面粗糙度控制在Ra6.3，保证和支撑面贴合时的接触面积达到85%以上，避免局部应力过大导致的基座压痕变形。整个结构没有复杂的异形曲面，所有特征都可以通过常规的铣削、钻削工艺完成加工，不需要定制特殊刀具，加工成本可控，适合批量生产配套。
