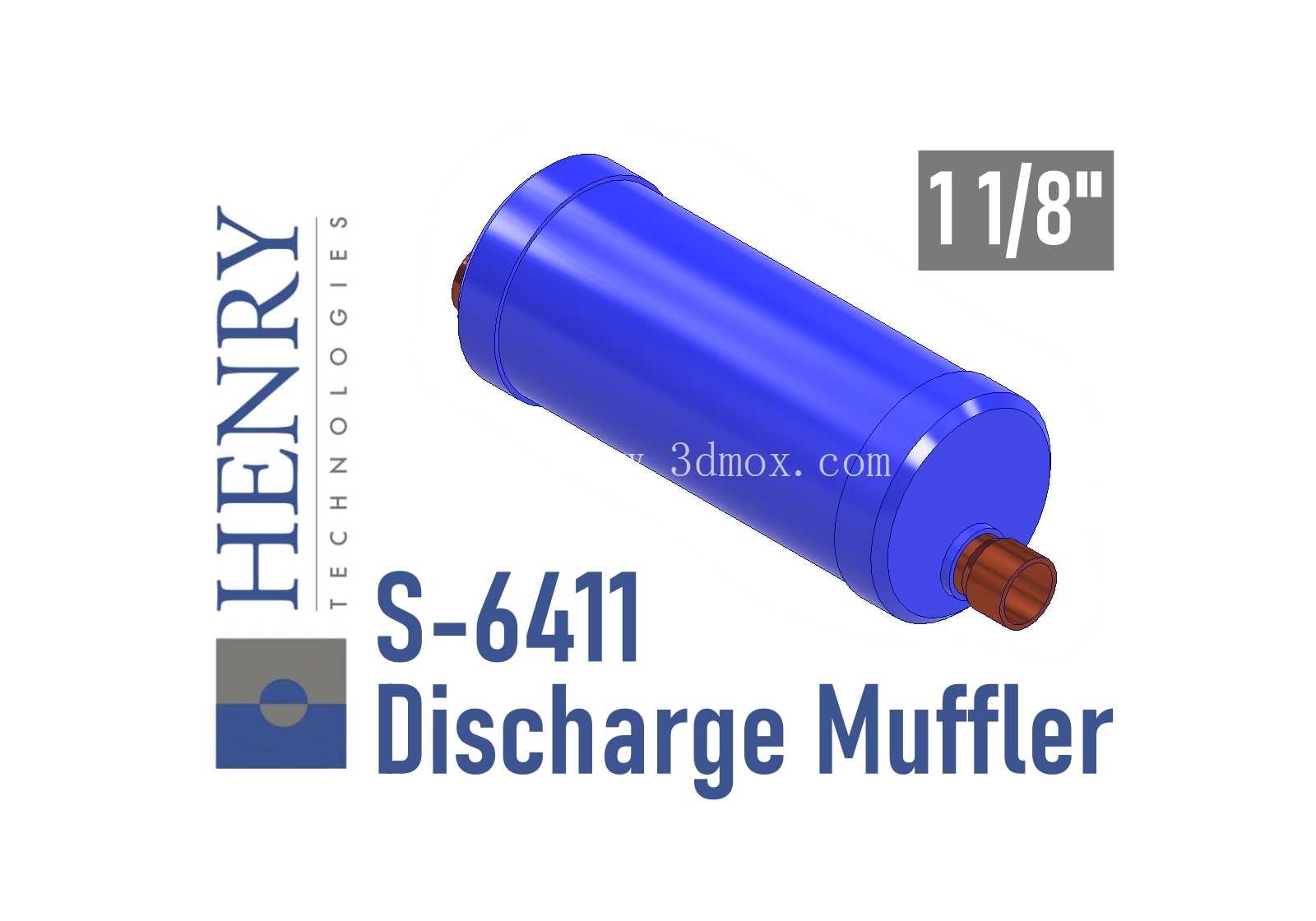

亨利S-6411型1又1/8英寸排气消声器

　　这款排气消声器主要面向制冷暖通系统的排气侧管路配套，常见于中小型商用制冷机组、冷库压缩机组、空调热泵系统的排气端安装位，核心作用是衰减制冷剂排气过程中产生的气流脉动噪声，同时平滑管路内的紊流状态，降低气流冲击带来的管路振动传递。从结构设计来看，整体采用密闭式圆柱形筒体结构，两端采用缩径式管路接口，接口规格为1又1/8英寸，适配同管径的制冷铜管或钢制管路焊接安装，筒体内部采用多级阻性复合消音结构，通过内腔的扩容减速、多孔吸声材料阻尼作用，将高速排气携带的声能逐步耗散，相比简易式消音器，该款产品在中高频排气噪声段的衰减表现更稳定，不会因为气流流速波动出现消音效果骤降的问题。设计过程中充分考虑了制冷系统的工况特性，

　　筒体承压等级匹配常规氟利昂制冷系统的高压侧工作压力要求，两端接口与筒体的连接采用无缝焊接结构，避免长期运行下的制冷剂泄漏风险，筒体外部做了均匀的防腐涂层处理，可适应机房内的常规湿度环境，无需额外做外防护处理。安装边界上，筒体为直筒式结构，安装时需保证两端接口与管路同轴度偏差不超过常规管路焊接允许范围，筒体周边需预留不小于50mm的散热与安装操作空间，避免紧贴墙面或其他设备构件，防止振动传递形成次生噪声，同时安装方向无严格强制要求，可根据管路走向选择水平或垂直安装，但需注意避免管路应力直接作用在消声器筒体上，应在消声器两端就近设置管路支撑，抵消管路热胀冷缩带来的轴向应力。在实际选型应用中，该规格消声器适配排量在对应区间的活塞式、

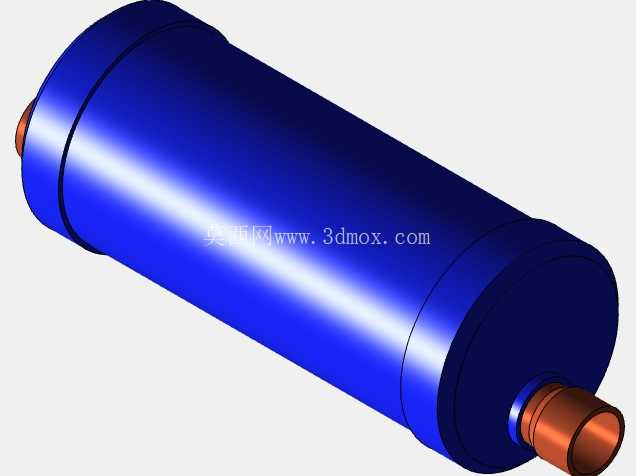

　　涡旋式制冷压缩机排气侧，匹配系统冷凝压力常规工况范围，安装后可有效降低排气侧噪声5-10dB(A)，同时能减少气流脉动对下游管路、阀门部件的冲击，延长系统管路元件的疲劳寿命。建模过程中严格还原了产品的实际外形尺寸、接口细节与筒体比例，筒体两端的接口长度、外径尺寸均按照实物测绘参数还原，筒体表面的标识区域、接口端部的焊接过渡结构都做了准确复现，可直接用于制冷系统管路布局的干涉检查、装配模拟，也可作为机房设备布局的可视化配套模型使用，模型的外形轮廓精度满足工程布局设计的公差要求，不会出现安装空间校核的尺寸偏差。
