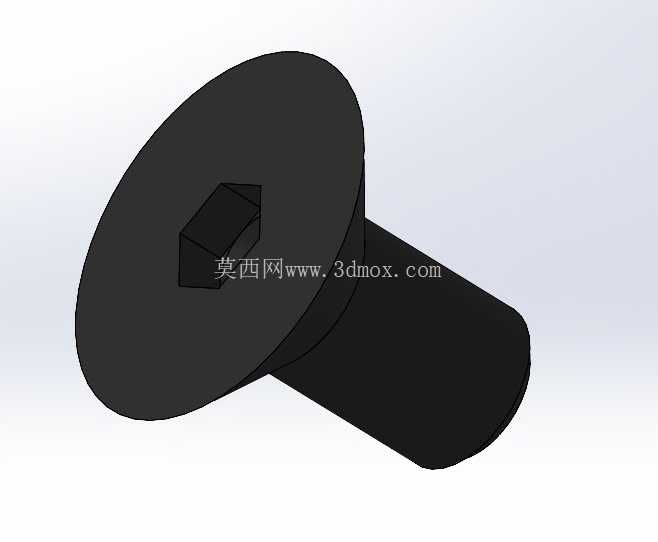

内六角平头M3紧固件结构设计

　　在电子电工、小型机电设备的装配场景中，小规格紧固件的选型直接决定了整机结构的紧凑性与连接可靠性，M3规格的内六角平头螺钉是这类场景中应用频次极高的连接件之一。这类螺钉的头部采用沉头式平头设计，安装完成后头部可完全沉入预制的沉孔内，不会在安装面形成凸起，对于交流稳压器这类对内部安装空间利用率要求高、外壳装配后需保证表面平整的电气设备而言，能有效避免紧固件突出带来的空间干涉、外壳剐蹭问题，同时也能让设备外表面保持整洁的视觉效果。内六角的驱动槽设计相比十字槽、一字槽，能承受更大的拧紧力矩，在小规格尺寸下也能保证足够的驱动接触面积，装配时不容易出现滑牙、槽口损坏的问题，不管是手动用内六角扳手装配，还是搭配电动起头进行批量流水线装配，

　　都能保持稳定的装配良率，降低装配过程中的零件损耗。从设计层面来看，这类螺钉的杆部长度可根据实际叠层连接件的总厚度进行适配调整，设计时需要提前核算被连接件的总夹紧厚度，预留出足够的螺纹啮合长度，同时要控制螺钉拧入后的末端伸出量，避免过长的螺杆末端触碰设备内部的线路板、电子元器件，造成绝缘破损、短路等电气故障。头部的尺寸边界需要和预制沉孔的孔径、深度做公差匹配，保证头部沉入后和安装面齐平，既不能因为沉孔过浅导致头部突出，也不能因为沉孔过深导致驱动槽陷入过深，扳手无法正常插入施力。在实际的结构设计选型中，这类螺钉常被用于交流稳压器的外壳钣金拼接、内部PCB板与安装支架的固定、小型变压器铁芯与夹件的连接等位置，

　　不同位置的螺钉长度选择需要结合对应位置的叠层厚度单独核算，比如固定薄钣金外壳时，螺杆拧入配套螺母的啮合牙数需要保证在3牙以上，才能达到足够的连接强度，避免设备运输、使用过程中因为振动出现螺钉松动脱落的问题。建模过程中需要重点还原内六角槽的尺寸公差、头部的倒角细节、杆部与头部的过渡圆角，这些细节直接影响到后续装配干涉检查的准确性，也能为后续出工程图、做装配仿真提供精准的模型基础，避免因为模型细节缺失导致实际生产装配时出现配合问题。
