三菱FX1S-20MR可编程控制器三维结构

　　在小型自动化设备的电控系统搭建环节，这类紧凑型PLC是不少单机设备的核心控制载体，常见应用在小型输送线、非标单机工位、简易组装治具、小型包装辅助设备这类IO点数需求不高的场景里，不需要复杂的总线扩展、多轴插补运动控制的场合，用这类小型PLC能在满足控制需求的前提下，压缩电控部分的硬件成本与柜内安装空间。从实际使用的角度看，这款FX1S-20MR属于继电器输出型的小型主机，自带14点数字量输入、8点数字量输出，输入侧支持漏型接线，可适配24VDC的传感器信号输入，输出侧为继电器触点形式，能直接驱动小功率的交流接触器、电磁阀等负载，不需要额外加中间继电器做信号转换，对于简单的逻辑顺序控制场景适配性很强。

　　主机自带两路高速脉冲输出引脚，最高输出频率可达100kHz，能驱动小型步进电机完成简单的点位运动，比如短行程的气缸替代工位、小型滑台的位置移动，不需要额外搭配定位模块就能满足基础的运动需求；高速计数器部分支持单相最高60kHz、双相最高30kHz的计数输入，可直接连接增量型编码器做转速检测、位置反馈，适配简单的速度闭环、位置计数场景。电源部分支持100-230VAC宽幅交流输入，也可适配12-24VDC直流供电，能适配不同现场的供电条件，减少额外电源模块的配置。通信接口标配RS422标准口，可通过扩展卡拓展RS232、RS485接口，对接触摸屏、上位机或者其他工控设备，完成参数下发、状态数据上传的交互需求。

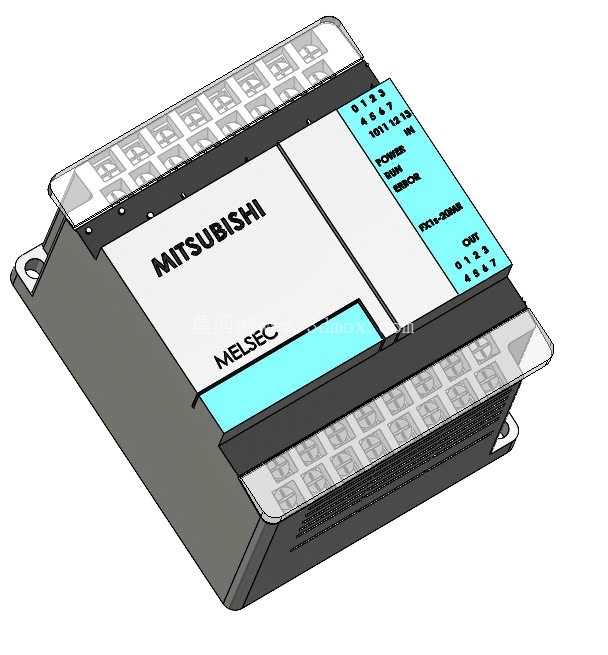

　　从三维建模的设计思路来看，建模时优先还原了产品的实际安装边界与外部接口特征：主机本体的外形尺寸为90x75x75mm，建模时严格按照实物的安装孔位、端子排布局做了特征还原，上下两侧的接线端子排的间距、端子标识位置、状态指示灯的排布都和实物一致，侧面的安装固定卡扣、导轨安装槽的结构也做了1:1的还原，方便工程师在做电控柜布局设计时，直接调用模型完成柜内排布，核对安装间隙、接线空间是否满足要求。外壳部分的分件逻辑也按照实物的装配关系做了拆分，上盖的透明端子防护盖、主体壳体、底部的导轨安装卡扣都做了独立的结构特征，状态指示灯区域的丝印标识、正面的品牌标识区域也做了对应还原，能直观呈现产品的外观特征。

　　在实际选型应用时，需要注意这款主机不支持扩展模块，IO点数固定为20点，选型前要核对项目所需的IO数量，预留10%-20%的余量避免点位不足；继电器输出型的触点带载能力有限，驱动大功率负载时需要额外搭配中间继电器做隔离，避免触点烧蚀影响使用寿命；高速脉冲输出的通道数量固定为2路，无法满足多轴运动控制的需求，仅适合单轴或双轴的简单点位运动场景。建模过程中对端子排的接线空间做了预留模拟，按照常规接线的线径、冷压端子的尺寸核对了端子区域的操作空间，确保在三维布局时能提前判断接线操作是否方便，避免出现柜内布局完成后接线空间不足的问题；底部的DIN导轨安装结构也做了配合间隙的模拟，能直接在装配环境里完成导轨上的排布，核对相邻元件之间的间隙是否满足散热、拆装的要求。对于做小型设备电控设计的工程师来说，这类精准的三维模型能大幅减少布局核对的时间，提前规避安装干涉、空间不足的问题，在方案设计阶段就能直观呈现电控部分的整体布局，提升方案沟通的效率。
