φ22安装孔自锁式紧急启停按钮结构

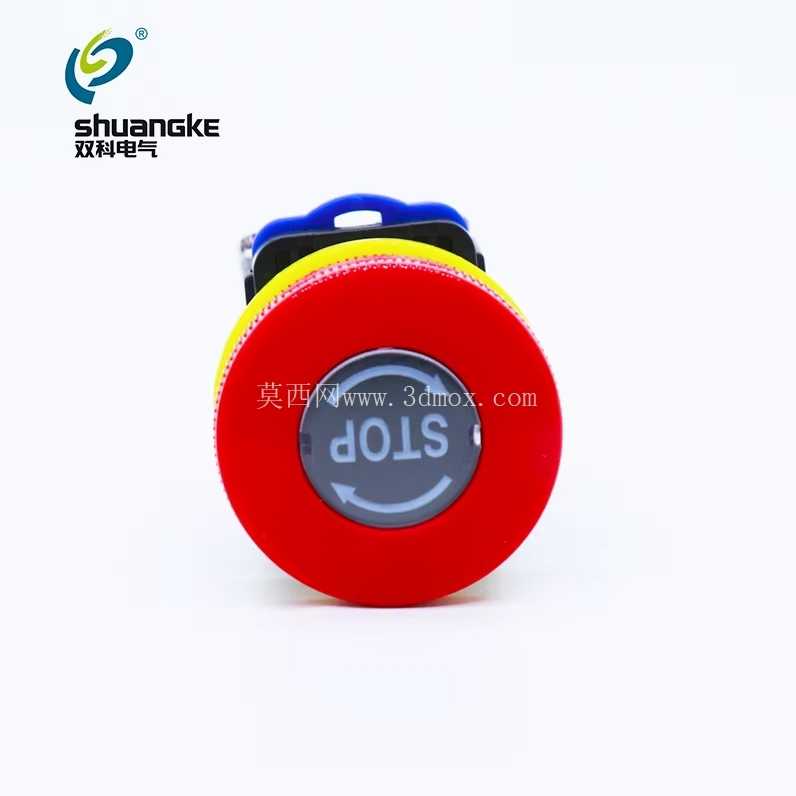

　　在工业设备的电气控制回路设计中，紧急停止与启动操作按钮是操作人员与设备交互最直接的元件，这类元件的选型与安装直接关系到设备操作的安全性与便捷性，本次涉及的按钮采用φ22mm标准安装开孔尺寸，是目前工业控制领域应用最广泛的安装规格，适配市面上绝大多数标准按钮盒、设备操作面板、控制柜门板的开孔预留要求，无需额外定制开孔模具，能大幅降低现场安装的加工成本。从实际应用场景来看，红色蘑菇头部分对应急停功能，按照工业安全设计规范，急停按钮必须采用红色醒目外观，搭配黄色警示圈，在设备出现异常工况时，操作人员无需精准定位，拍击蘑菇头即可触发回路断开，切断设备动力电源，避免安全事故扩大；绿色对应启动功能，用于设备正常工况下的启动触发，

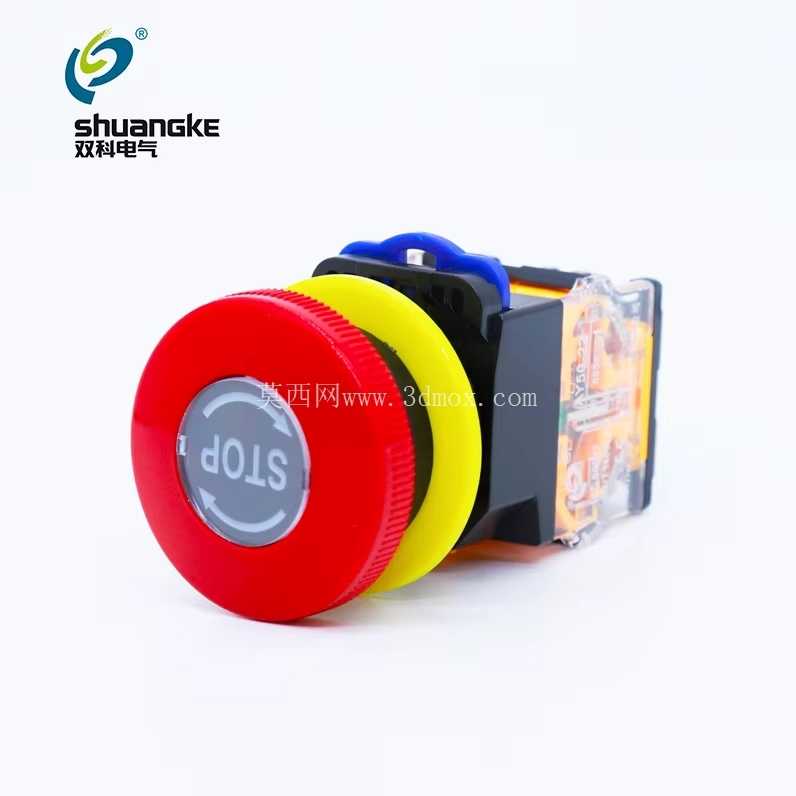

　　红绿配色的功能区分完全符合电气控制的通用设计规范，操作人员无需额外培训即可识别功能。该按钮自带自锁结构，急停触发后会保持锁定状态，必须通过旋转蘑菇头的方式才能复位，避免误碰导致的设备意外重启，触点配置为1常开1常闭，常闭触点接入安全回路控制动力回路通断，常开触点可接入PLC输入点采集按钮状态信号，满足绝大多数单机设备、自动化生产线的控制回路接线需求。从结构设计维度来看，按钮整体采用分层式装配结构，顶部蘑菇头采用耐冲击的工程塑料材质，能承受操作人员拍击时的冲击力，长期使用不会出现开裂破损；中部的固定锁紧结构采用螺纹式设计，安装时从面板正面插入按钮本体，背面旋紧锁紧螺母即可完成固定，安装后能承受不小于100N的轴向拉力不会松脱，

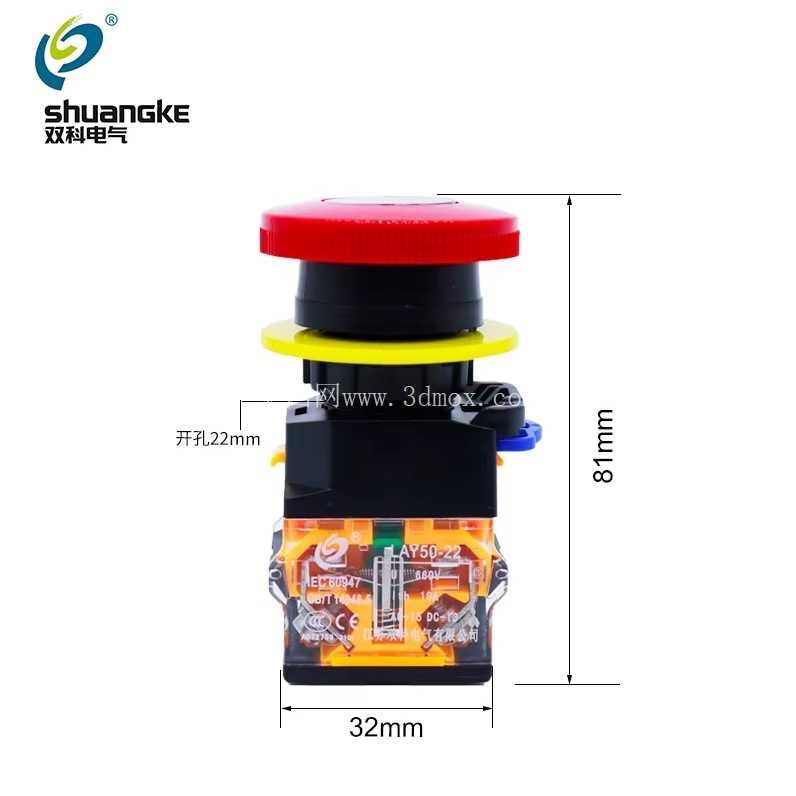

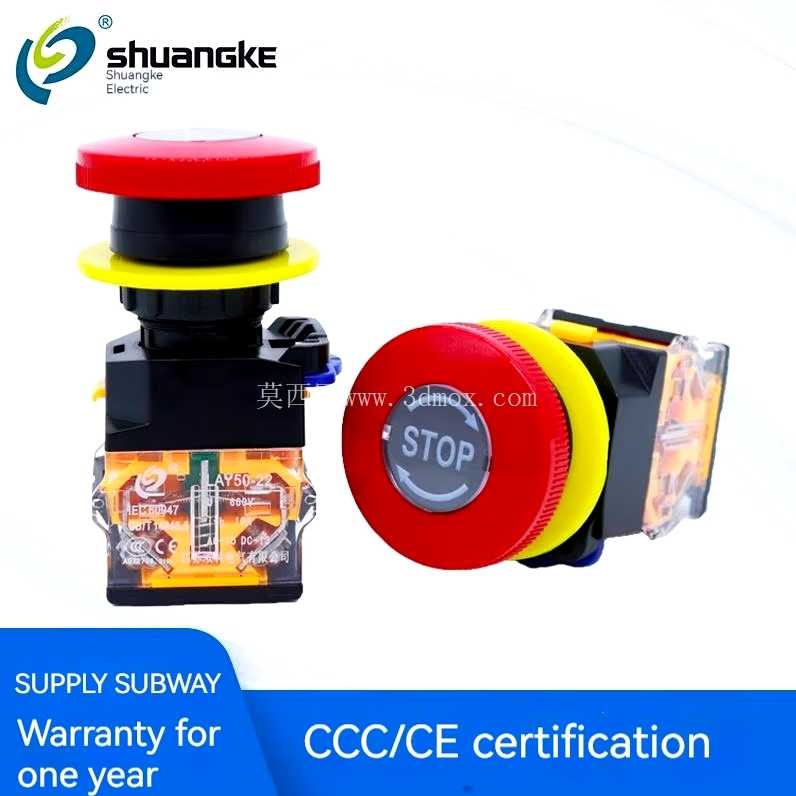

　　适配1-6mm厚度范围的面板安装，覆盖薄铁皮控制柜、厚塑料操作盒、绝缘板面板等多种常见安装基材。下部的触点模块采用透明外壳设计，日常巡检时可以直接观察触点的闭合状态，判断触点是否存在烧蚀、接触不良的问题，触点采用银合金材质，具备一定的带载能力，可直接通断小功率控制回路，无需额外加装中间继电器扩展容量。尺寸边界方面，按钮安装后突出面板的总高度为81mm，蘑菇头直径大于常规平头按钮，方便拍击操作，背面触点部分的最大宽度为32mm，设计控制柜内部布线空间时，需要预留足够的接线与操作空间，避免与柜内其他元器件、线槽产生干涉，接线端子采用螺丝压接式，适配0.5-2.5平方毫米的多股铜芯控制线，压接时需要套好线鼻子，

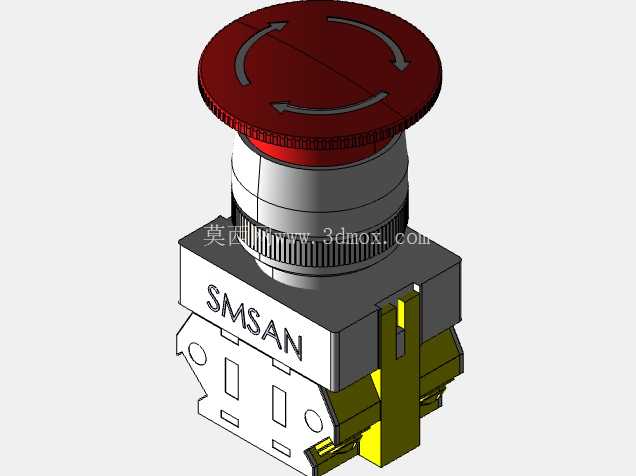

　　避免虚接导致的接触电阻过大问题。在三维建模过程中，需要重点还原安装孔的配合公差，φ22mm的安装位需要预留合理的间隙，避免模型装配时出现过盈干涉，同时要还原蘑菇头的操作行程、自锁结构的运动逻辑，方便后续做设备操作仿真时，能真实模拟按钮按下、锁定、复位的完整动作流程；触点部分的接线端子位置需要准确还原，方便后续做布线设计时，能精准计算控制线的长度与走线路径。这类按钮广泛应用在各类生产设备、输送线、机床、自动化设备的操作面板上，是电气控制系统中不可或缺的基础控制元件，建模时还原真实的安装尺寸与结构细节，能有效提升整体设备三维设计的准确性，避免后续生产加工时出现安装位不匹配、操作空间不足的问题。
