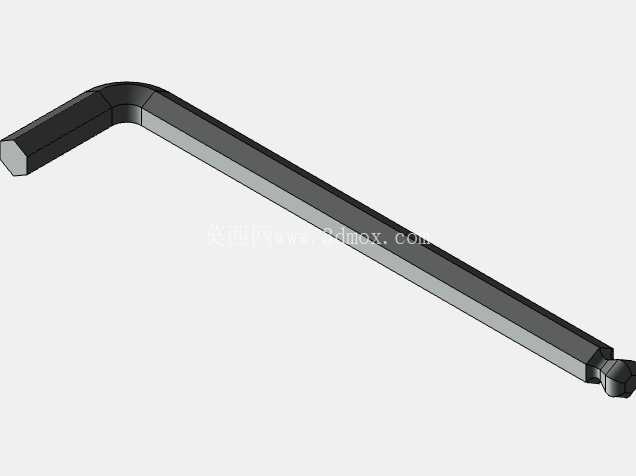

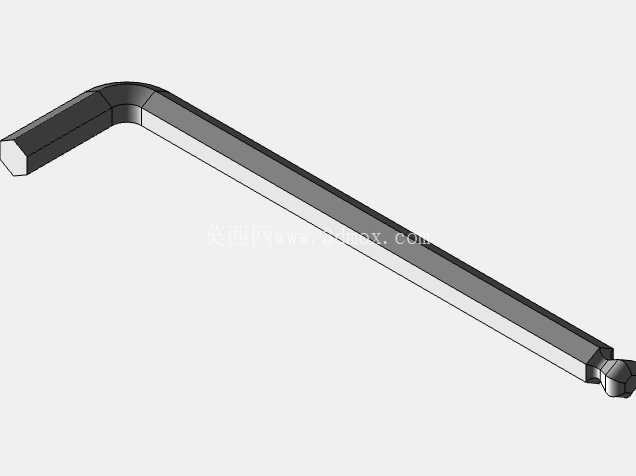

3/8英寸球头六角L型扳手结构设计

　　这款L型六角扳手的长腿端采用球头结构设计，核心是为了应对设备装配、维修场景中常见的操作空间受限问题，当内六角螺钉的安装轴线与扳手操作方向存在25度以内的偏角时，球头结构可顺利嵌入螺钉内六角槽完成拧动，无需保证扳手与螺钉完全同轴，大幅提升狭窄工位的操作便利性，比如在设备框架内部、管路旁侧等视线与操作空间都受遮挡的位置，普通平头六角扳手无法垂直对位时，球头端的优势就会完全体现。短腿端采用1.38英寸长度的平头结构，主要用于大扭矩拧紧或松脱工况，平头与内六角槽的接触面积更大，受力均匀，不会像球头那样在大扭矩下出现打滑、槽口崩损的问题，当需要施加较大锁紧力时，将短腿端插入螺钉槽，手握长腿端施力，利用杠杆原理可获得足够的拧紧力矩，

　　满足1/2-13 SHCS内六角螺钉的锁紧扭矩要求。整体扳手总长7.175英寸，L型的弯折结构兼顾了两种操作模式的力臂需求，长腿作为力臂时适合快速旋拧、小扭矩调整，短腿作为力臂时适合最终锁紧或锈蚀螺钉的松脱。表面采用黑色磷酸盐涂层处理，这层涂层一方面可以提升钢材表面的防锈能力，在车间多油污、多湿度的环境下减少锈蚀风险，另一方面涂层的细微颗粒感可以增加手部握持时的摩擦力，操作时不易打滑，同时也能提升扳手表面的耐磨性能，减少频繁使用后的磨损。设计时针对球头与杆身的过渡区域做了圆弧强化处理，避免应力集中导致的球头断裂问题，杆身采用等截面六角棒材加工，保证整体刚性的同时控制材料成本，弯折处的圆角半径经过优化，

　　既不会因为圆角过小产生弯折应力集中，也不会因为圆角过大影响短腿端插入深孔内螺钉的操作深度。在实际设备维护场景中，这类规格的扳手常用于机床部件装配、工业夹具调试、液压阀组安装等工位，针对1/2-13规格的内六角圆柱头螺钉，不管是外露的安装位还是沉孔内的螺钉，都能通过两端的不同结构适配操作需求，球头端允许的偏角操作也能减少工装避让的设计成本，在设备结构设计阶段，选用这类标准件配套螺钉时，也可以适当缩小螺钉周边的操作预留空间，提升整体结构的紧凑性。
