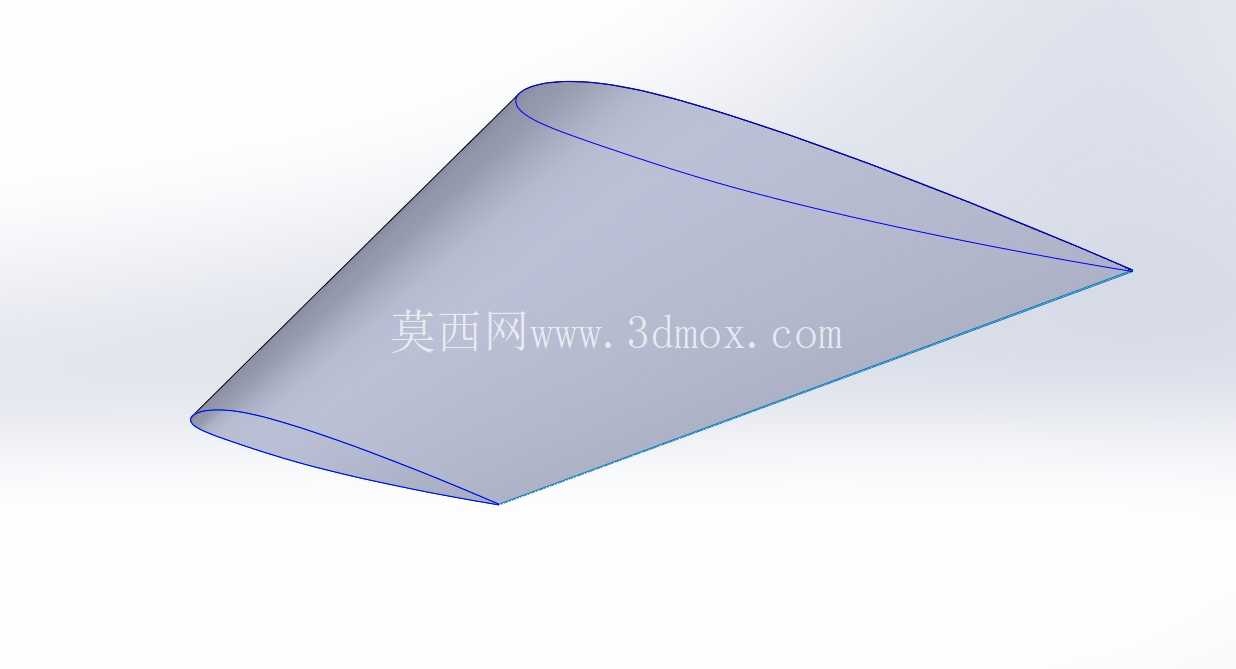

固定翼飞行器用NACA24012翼型结构设计

　　在小型固定翼无人机与轻型通航飞机的气动结构开发环节，翼型的选型与三维建模直接决定整机的升阻特性、低速飞行稳定性以及结构安装适配性，NACA24012作为经典的低雷诺数翼型，是这类飞行器机翼设计的常用基础构型。这类翼型的实际应用场景覆盖消费级航拍无人机、小型固定翼测绘机、轻型运动类飞机的机翼主升力面，部分航模竞速机型也会基于该翼型做修型调整，适配不同飞行速度下的气动需求。从功能特性来看，NACA24012翼型的最大相对厚度为12%，最大弯度位置位于弦长的40%处，这种构型在低速飞行阶段能提供足够的升力系数，同时失速迎角范围较宽，对于操控精度有限的小型无人机而言，能有效降低低空飞行时的失速风险，提升飞行容错率。做该翼型的三维结构设计时，

　　首先要明确弦长与展长的匹配边界，常规小型无人机用该翼型的弦长多在150mm-300mm区间，展长根据整机起飞重量调整，建模过程中需要严格匹配翼型坐标点的曲率连续性，不能出现曲面折角，否则会破坏翼面的气流附着效果，增大飞行阻力。翼型的内部结构需要预留机翼主梁、舵机控制线的安装空间，前缘位置要做适当的厚度补强，应对飞行过程中可能遇到的异物撞击，后缘位置的厚度控制在1mm以内，保证舵面偏转时的气动响应灵敏度。建模时要注意翼根与机身连接段的过渡修型，避免翼身结合处出现气流分离区，降低诱导阻力的影响。实际建模过程中，需要先通过翼型坐标数据库提取精准的二维型线点，将点云导入建模软件后拟合为光滑样条曲线，再通过放样或者曲面拉伸生成翼面主体，

　　之后对前缘做圆角过渡检查，确保整个翼面的曲率变化连续，没有局部凸起或者凹陷。对于需要做结构仿真的场景，还要在翼型内部设置合理的肋板位置，保证机翼的结构强度满足飞行过载要求，通常小型无人机的机翼需要承受3-5g的正向过载，翼型的厚度分布要能匹配肋板与蒙皮的安装尺寸，不能出现内部结构与翼面干涉的情况。该翼型的安装角通常设置在2-3度区间，匹配整机的巡航迎角，减少平飞阶段的配平阻力，建模时要提前标注好安装基准面，方便后续与机身结构做装配配合，避免装配时出现角度偏差影响整机气动效率。
