交流稳压器用圆柱形吊杆连接支撑座

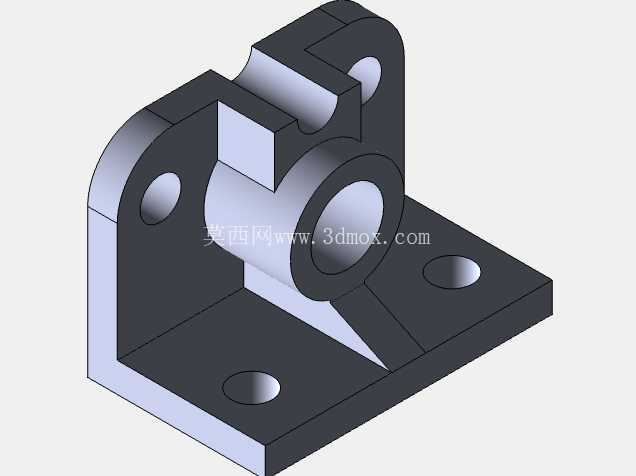

　　在交流稳压器的内部结构搭建场景中，这类支撑连接件承担着核心的承重与定位作用，区别于常规的平板式安装座，它需要同时完成底部与设备安装基面的固定、侧部与立式结构的贴合、上部对圆柱形吊杆的铰接式承载，三个方向的连接需求决定了它不能采用简单的块体拼接结构。从实际使用的工况来看，交流稳压器内部的圆柱形吊杆多用来承托调压绕组、铁芯等重量较大的核心组件，运行过程中会随着设备的轻微振动产生小幅的摆幅，这就要求支撑座既要有足够的刚性避免长期承重出现形变，也要在铰接位置预留合理的活动间隙，避免吊杆摆动时出现卡滞或者应力集中的问题。

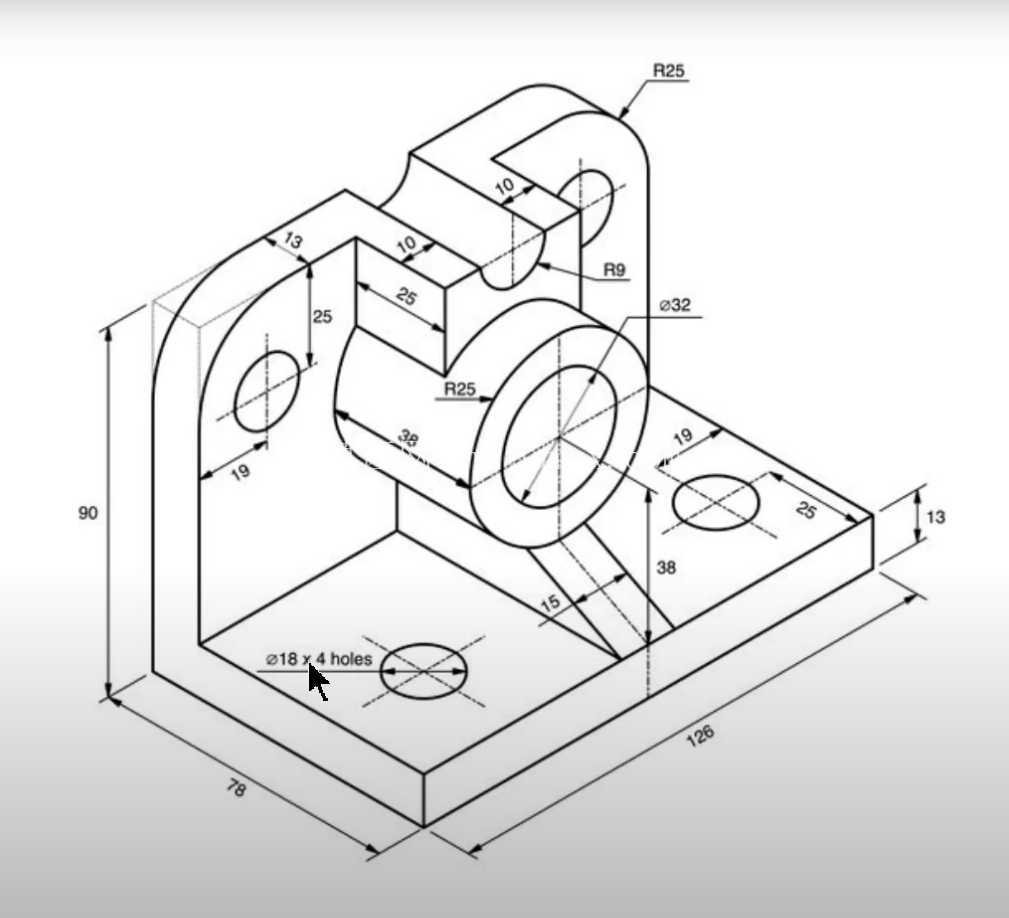

　　设计过程中首先确定的是底部安装法兰的尺寸边界，整个底座采用矩形平板结构，三个安装孔呈三角分布，两个孔位布置在靠近立式立板的后侧区域，一个孔位布置在前端悬臂区域，这种孔位布局可以抵消上部承载时产生的倾覆力矩，避免单个安装螺栓承受过大的拉拔力。安装孔的沉头深度按照常用的内六角圆柱头螺栓尺寸设计，确保螺栓安装后顶面不超出底座平面，不会和下方的安装基面产生干涉。底座和立式立板的连接位置设置了三角形加强筋，筋板的厚度和立板厚度保持一致，从立板中部一直延伸到底座前端的孔位附近，刚好覆盖上部载荷传递到基座的应力路径，避免立板和底座衔接的直角位置出现应力断裂的风险。

　　上部的铰接承载部分采用了带通孔的圆柱凸台结构，通孔的内径和配套的圆柱形吊杆外径保持间隙配合，配合公差选在H8/f7的区间，既保证吊杆可以灵活转动，又不会因为间隙过大出现径向晃动。凸台的外侧做了圆弧过渡，和后方的立式立板平滑衔接，立板上方开设的圆形减重孔并非随意设置，孔的中心位置刚好落在立板受力的中性层区域，在不削弱整体结构强度的前提下减少了材料用量，同时也为设备内部的布线提供了穿线空间。立板后侧的平面加工有0.8粗糙度的安装基准面，用来和稳压器内部的立式安装板贴合定位，保证整个支撑座安装后上部的铰接孔轴线和水平面保持平行，避免吊杆安装后出现偏载。

　　从安装边界来看，整个支撑座的总高度控制在适配稳压器内部腔体的预留空间内，底座的宽度不会超出相邻组件的安装间距，上部凸台的外径尺寸预留了足够的扳手操作空间，方便吊杆安装时的锁紧螺母操作。实际装配时，先通过底部的三个螺栓将支撑座固定在设备腔体的底面上，再将立板后侧和内部的立式支撑板通过侧部的孔位进行辅助固定，双重固定方式可以避免设备运输过程中支撑座出现移位，最后将圆柱形吊杆穿入上部的铰接孔，两端加装限位挡圈即可完成装配。这种结构设计相比传统的焊接式支架，整体采用一体化切削或者铸造成型，没有焊缝带来的应力集中问题，长期承重下的结构稳定性更强，同时三个方向的连接定位可以保证吊杆的位置精度，避免因为支架形变导致的绕组移位、调压卡顿等问题，非常适合中小功率交流稳压器的内部组件支撑使用。
