可调式枢轴导向摇臂铰接传动构件

　　这套铰接摇臂构件的设计出发点，是解决中小载荷往复摆动机构里枢轴点位需要随工况微调的实际问题。在轻工输送线的张紧摆杆、小型工装夹具的联动压臂、自动化料仓的挡料摆杆、实验台架的角度调节连杆这类场景中，固定孔位的摇臂往往无法适配装配累计误差，也不能在磨损后补偿间隙，带长圆导向槽的双片夹装式摇臂恰好能覆盖这类需求。

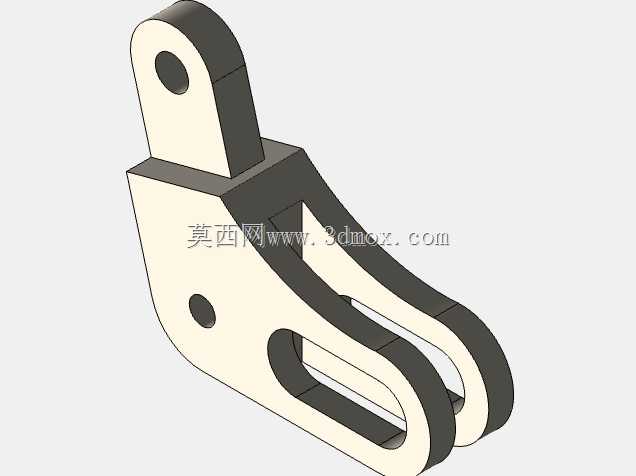

　　从结构布局来看，构件上端设置带同轴通孔的单耳铰接端，孔位用于穿入固定枢轴，作为整个摇臂的旋转支点，耳部两侧做了加厚凸台，避免销轴受剪时板件局部应力集中，耳部外轮廓做圆弧过渡，消除直角处的应力集中风险。构件下半部分采用平行双夹板的开式槽体结构，两片夹板之间预留出均匀的夹持间隙，长圆导向槽沿摇臂摆动的行程方向贯通开设，槽内可装入滑动销轴或者锁紧螺栓：当销轴作为活动输出端时，摇臂绕上端枢轴摆动过程中，销轴可沿长槽滑动，补偿连杆传动过程中的轨迹偏差；当螺栓锁紧在槽内任意位置时，可快速调整输出端的力臂长度，改变摇臂的传动比与摆动行程，无需重新加工不同孔距的替换件。

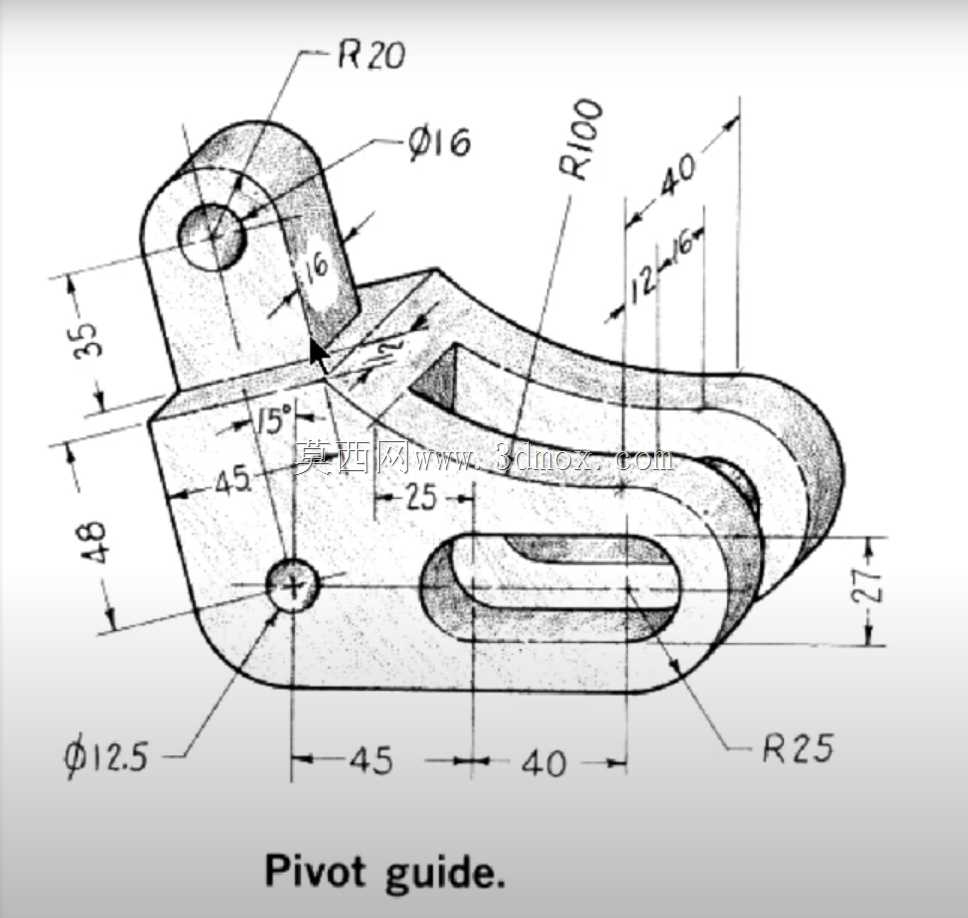

　　建模过程中首先以骨架草图锁定三个核心基准：上端枢轴孔中心、下端固定安装孔中心、长圆导向槽的中心线走向。先绘制单片侧板的轮廓，将耳部的圆形凸台、板身的弯折过渡、下端的圆弧封边、槽口的内外轮廓一次性约束到位，保证长槽两侧的壁厚均匀，避免单侧壁厚过薄导致受弯时发生形变。双夹板采用对称拉伸的方式生成，中间的夹持间隙根据配套联动件的厚度预留，间隙两侧的板件平行度在草图阶段就通过对称约束锁定，防止装配时出现夹偏、卡滞的问题。所有棱边位置根据受力方向做差异化处理：耳部与板身衔接的承力棱边保留直角贴合面，保证与支座端面接触时受力均匀；外露的非配合棱边做小尺寸倒角，去除锐边的同时避免搬运、装配过程中划伤操作人员。

　　安装边界方面，上端枢轴孔的孔径按常用小规格圆柱销轴设计，耳部厚度与配套支座的铰接槽宽度匹配，装配后耳部两侧留有少量轴向间隙，保证摇臂转动灵活无卡滞。下端长圆导向槽的槽宽与配套滑动销的外径采用间隙配合，槽的有效滑动长度覆盖常规工况下的行程补偿范围，槽的两端做半圆收尾，曲率与槽宽一致，滑动销移动到行程端点时可平滑贴合，不会出现尖角磕碰。双夹板的外轮廓总宽度控制在小型安装工位的允许空间内，摇臂摆动过程中，板身外侧与周边机架、管线的安全间隙提前在装配环境里做了干涉检查，全行程摆动范围内无碰撞点。下端额外设置的圆形固定孔，可在不需要导向调节的工况下直接穿入固定销轴，让构件作为定长摇臂使用，实现一件两用。

　　实际使用时，若作为轨迹补偿摇臂，上端孔铰接在设备机架的固定支座上，长槽内的滑动销与往复运动的连杆端头连接，驱动件带动连杆做直线往复动作时，摇臂绕上支点摆动，滑动销在槽内小幅滑动，抵消连杆运动轨迹与摇臂圆弧轨迹的偏差，避免连杆出现别劲、卡死的问题，常见于小型包装设备的推料摆臂、纺织机械的导纱摆杆机构中。若作为可调力臂摇臂，将锁紧螺栓穿入长槽后调整到合适的力臂位置，拧紧螺母让双夹板夹紧中间的联动件，即可锁定输出端的回转半径，在设备调试阶段可快速微调摆动角度，设备长期运行出现衬套磨损后，也可松开螺栓小幅调整位置补偿间隙，延长整套机构的维护周期。构件整体受力路径清晰，驱动力从槽端的销轴传入，沿板身传递到上端枢轴孔，双夹板的结构让载荷由两片板均匀分担，相比单片摇臂抗侧向偏载的能力更强，在有小幅振动的工况下也不易出现板件扭曲变形的问题。
