带螺纹瓶口异形曲面塑料水瓶结构设计

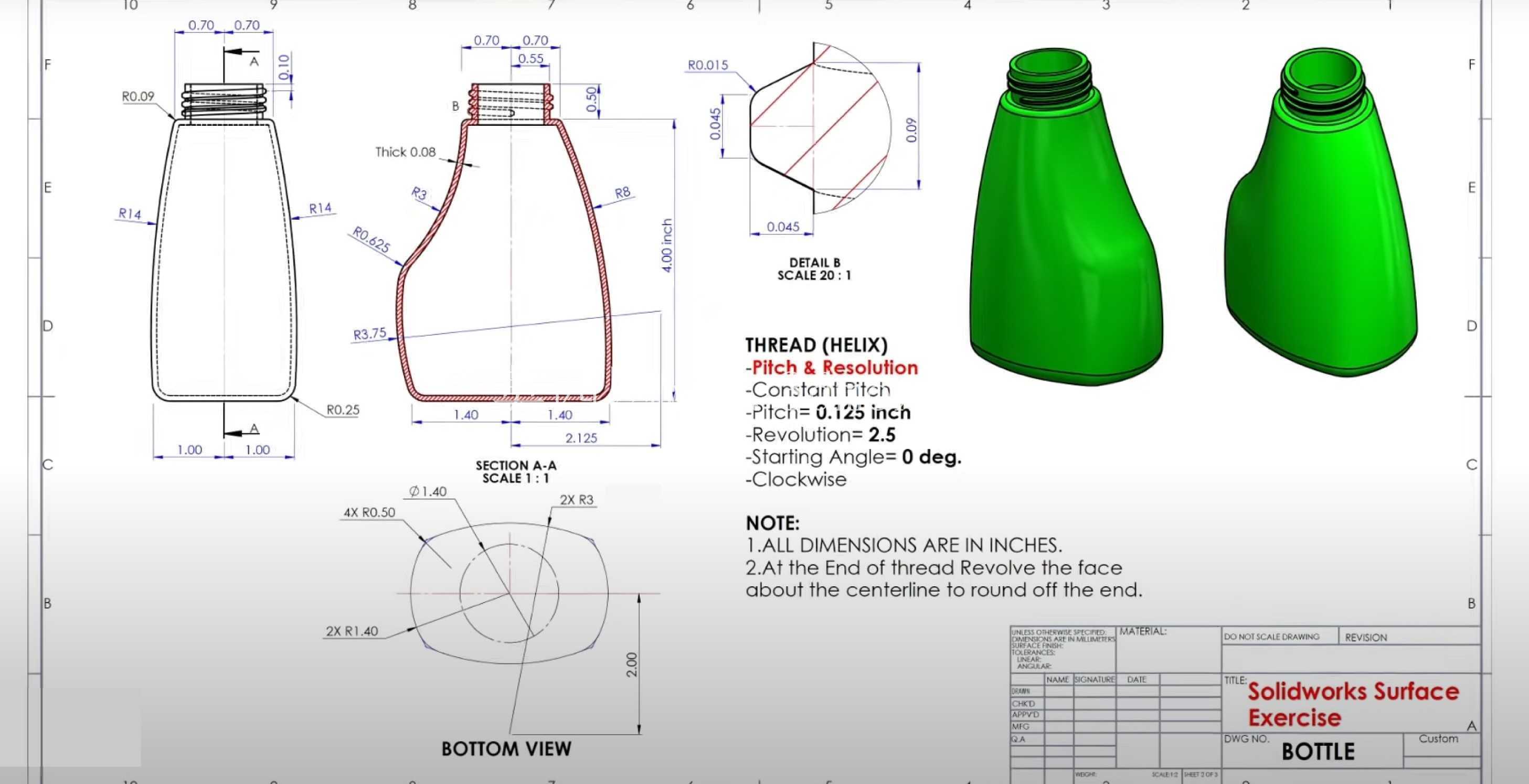

　　日常消费场景中，异形塑料水瓶的应用早已跳出普通饮用水包装的范畴，在日化洗护、功能饮品、定制化文创周边领域都有大量落地需求，这类容器的设计难点从来不是做出一个能装水的腔体，而是要在曲面流畅度、握持贴合度、瓶口密封可靠性、吹塑成型工艺可行性之间找到平衡点。本次设计的水瓶采用非对称异形曲面腔体，整体轮廓没有采用常规回转体结构，瓶身一侧做了内收的弧面过渡，刚好贴合人手握持时虎口与四指的自然弯曲弧度，日常单手握持时不会出现硌手、打滑的问题，即使瓶身表面沾有少量水渍，也能依靠曲面的贴合度保证握持稳定性。瓶口部分采用标准螺旋密封结构，螺纹参数参照通用瓶装容器的密封规范设定，螺距、牙型高度都匹配市面常见的旋盖尺寸，不需要单独开模定制瓶盖，能够直接适配通用规格的密封盖，大幅降低后续量产的配套成本，螺纹起始端做了0度起始角的定位设计，旋盖时能够保证瓶盖拧紧后标识位置统一，满足日化产品、定制饮品的外观标识对齐需求。从建模逻辑来看，整个瓶身没有采用简单的拉伸倒圆角处理，而是先通过多组截面轮廓搭建基础曲面框架，瓶身的横向截面采用带圆角的类三角形结构，纵向轮廓通过多段相切的样条曲线控制曲率变化，在瓶身最宽处到瓶底的过渡段做了曲率连续处理，避免吹塑成型时出现壁厚不均的问题；瓶底部分做了向内凹陷的圆弧过渡，既能够保证瓶子放置时的稳定性，避免放置在平面上出现晃动感，也能抵消吹塑成型时底部的收缩变形，不会出现底部凸起导致放置不稳的情况。尺寸设计上，所有轮廓尺寸均参照手持容器的通用人机工程范围设定，瓶身总高度控制在单手握持的舒适区间内，最大截面尺寸刚好适配成年人手掌的握持围度，瓶口外径匹配通用瓶盖的配合公差，螺纹收尾处做了平滑的曲面过渡，不会出现锐边导致的割手问题，也能避免旋盖时出现卡滞。建模过程中针对曲面的连续性做了反复调整，所有相邻曲面之间都保持曲率连续，没有出现曲面褶皱、曲率突变的问题，既能够满足3D打印手板验证的需求，也可以直接导出曲面文件用于后续的吹塑模具开模，不需要做额外的曲面修补工作。瓶身壁厚参照常规塑料吹塑容器的标准设定，从瓶口到瓶底的壁厚做了渐变处理，瓶口螺纹部分壁厚稍大，保证螺纹连接的结构强度，避免旋盖时出现螺纹滑牙、开裂的问题，瓶身部分壁厚均匀，既能够满足盛装液体时的结构强度要求，不会因为轻微挤压出现变形漏液，也能尽可能控制材料用量，降低量产时的原料成本。在细节处理上，螺纹末端做了绕中心线的圆角收尾，避免出现尖锐的断差，既能够提升旋盖时的顺滑度，也能减少应力集中，避免瓶子受到挤压时在螺纹末端出现开裂；瓶身曲面的所有过渡位置都做了圆角处理，没有尖锐的棱边，日常使用时不会出现硌手的问题，也能避免吹塑成型时在棱边位置出现应力集中导致的开裂。这类异形曲面水瓶的设计，核心是平衡外观创意与工艺可行性，很多新手建模时容易只追求曲面的造型独特性，忽略吹塑工艺的拔模角度、壁厚均匀性要求，导致建好的模型无法用于实际生产，本次设计过程中全程参照吹塑成型的工艺要求调整曲面曲率，所有外表面的拔模角度都满足成型脱模要求，没有出现倒扣结构，不需要额外做抽芯结构就能完成模具开模，能够直接对接后续的生产环节。从应用场景来看，这个结构既可以用于功能饮品的包装瓶，也可以通过调整曲面细节作为日化洗护产品的分装容器，甚至可以通过更换材质作为户外便携的运动水瓶，结构本身的适配性较强，只需要调整局部尺寸就能适配不同容量、不同使用场景的需求。
