ANSYSSpaceClaim定制环形安装环结构

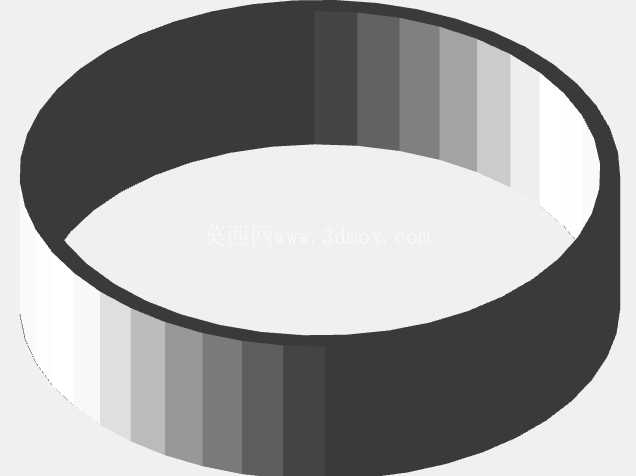

　　这类环形安装构件常应用在需要周向限位、径向密封或是同轴定位的设备装配场景中，比如流体管路的对接处、旋转轴系的轴向限位位置、电子元件的绝缘固定工位，都能看到这类等截面环形零件的身影。它没有多余的异形凸起或是复杂卡扣结构，整圈截面保持均匀壁厚，这种设计首先能保证周向受力的一致性，不管是承受径向的挤压载荷，还是轴向的压紧力，整圈的形变都能保持均匀，不会出现局部应力集中导致的密封失效或是定位偏移问题。

　　从设计逻辑上看，这类环形件的建模优先要匹配安装位的边界尺寸，首先要确认的是内环与配合轴径的公差配合关系，如果是起密封作用的安装环，内环尺寸要略小于配合轴的外径，保证装配后有足够的过盈量实现静密封；如果是起支撑隔套作用的环，内环与轴之间要保留微小间隙，方便装配时的轴向推入，同时避免运行过程中与轴面产生不必要的摩擦。外环尺寸则要匹配安装座的内孔尺寸，根据使用场景选择间隙配合或是过渡配合，壁厚的取值要结合实际受力情况计算，过薄的环在压紧过程中容易出现翘曲变形，过厚则会占用不必要的安装空间，还会增加材料成本。

　　建模过程中要优先保证两端面的平面度与平行度，这两个参数直接决定了装配后的压紧效果，如果端面存在倾斜，压紧后会出现局部间隙，不管是密封场景还是定位场景都会出现失效风险。整圈的圆度公差也要控制在合理范围内，避免装配后出现偏心问题，影响同轴度要求较高的轴系运行。这类环形件的结构虽然简单，但在装配链路里往往起到关键的衔接作用，很多设备的渗漏、定位偏移问题，根源都出在这类看似简单的环形零件尺寸公差不达标上。

　　实际选型应用时，还要结合使用场景的工况选择对应的材料，如果是有绝缘需求的工位，要选择非金属绝缘材质，避免导电造成电路短路；如果是有耐磨需求的旋转配合位，要选择自润滑材质或是表面做硬化处理的金属材质，延长零件的使用寿命；如果是在腐蚀环境下使用，还要选择对应的耐腐材质，避免长期使用过程中出现锈蚀膨胀，导致装配卡死或是密封失效。建模时不需要添加多余的装饰特征，所有结构都要服务于装配功能，倒角尺寸要控制在合理范围，既要去除加工毛刺避免划手，也不能因为倒角过大影响有效配合面的接触面积。
