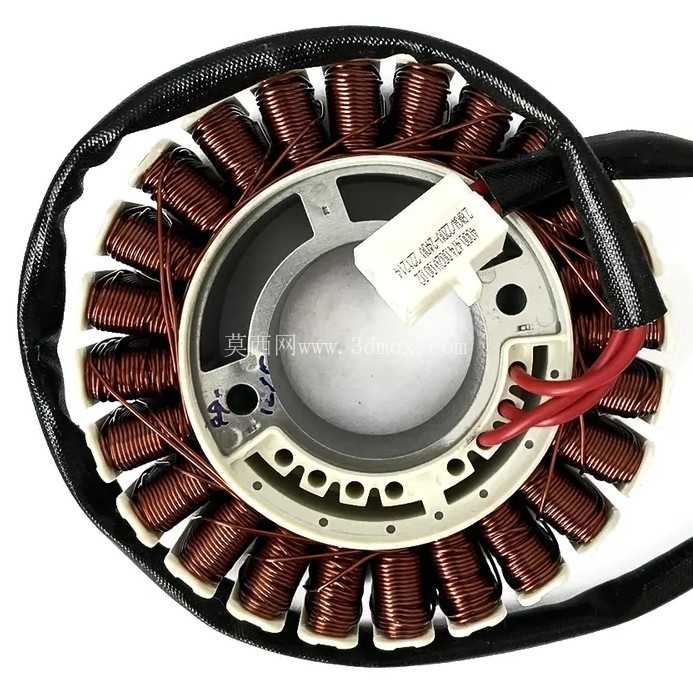

F210发动机磁电机定子安装垫片结构

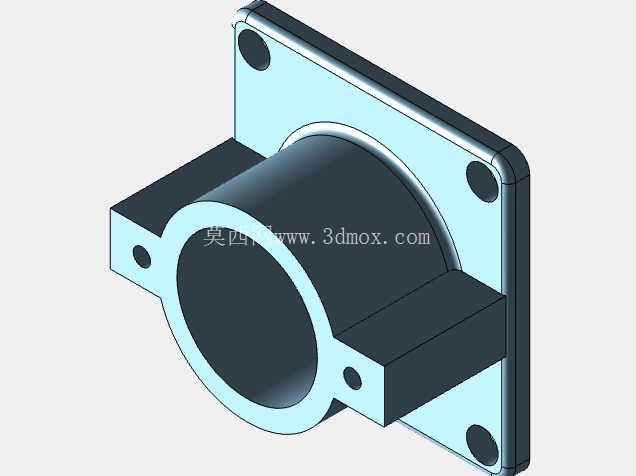

　　这类带法兰凸台结构的垫片，主要配套小型内燃动力设备的磁电机定子装配环节使用，在F210系列发动机上承担定子与机体安装面的间隙补偿、密封隔振作用，避免定子安装后出现同轴度偏差，同时阻断机体运行过程中产生的振动直接传递到定子绕组结构，降低磁钢与定子铁芯间出现摩擦扫膛的风险。从结构设计来看，主体采用带中心通孔的筒状凸台配合方形安装法兰的布局，中心通孔的内径尺寸完全匹配磁电机定子的出线端与转子轴的避让空间，凸台段的轴向长度严格对应定子安装面到机体配合面的设计间隙，安装后可以直接对定子形成轴向定位，不需要额外加装调整垫圈来控制定子与转子的轴向气隙，大幅减少装配环节的选配工作量。法兰盘上的安装孔采用对称分布设计，

　　其中大直径通孔对应机体上的主固定螺栓位，小直径孔对应定位销与辅助固定点位，安装时可以先通过定位销完成法兰的预定位，再依次拧紧固定螺栓，能有效避免装配过程中垫片移位导致的密封失效问题。法兰的边角做了小圆弧过渡处理，既可以减少冲压加工过程中的应力集中，提升零件的结构强度，也能避免安装时尖锐边角划伤操作人员的手部或者损坏相邻的线束绝缘层。在实际应用场景中，这类垫片除了承担机械定位与隔振的作用，还可以在配合面涂覆密封胶后，阻断发动机机体内的润滑油顺着安装间隙向磁电机腔渗漏，避免油污沾染定子绕组导致绝缘性能下降。设计过程中需要严格控制凸台的端面与法兰安装面的平行度公差，否则会导致定子安装后出现偏斜，直接影响磁电机的发电效率与输出稳定性，

　　同时法兰面的平面度需要控制在合理范围内，保证压紧后密封面的贴合度，不会出现局部间隙导致的渗漏问题。安装边界方面，方形法兰的外轮廓尺寸完全适配发动机机体上的安装凹槽，装配后法兰不会突出机体的安装平面，不会和周边的启动电机、线束固定支架等相邻部件产生运动干涉，凸台段的外径与定子安装座的内孔采用小间隙配合，装配时可以起到导向作用，降低定子的安装对位难度。
