散弹枪训练用手动粘土靶投掷装置

　　这款手动粘土靶投掷装置，主要面向民间散弹枪射击运动的日常训练场景设计，区别于商用大型电动靶机，整体结构紧凑轻量化，无需外接电源或气源支持，可单人完成携带、架设与操作，适配户外开阔场地、私人射击训练场等无配套供电设施的使用环境，既可以满足射手单人自主训练时的靶标抛射需求，也可在小范围组队训练中由专人操作完成多方向、多节奏的靶标供给。

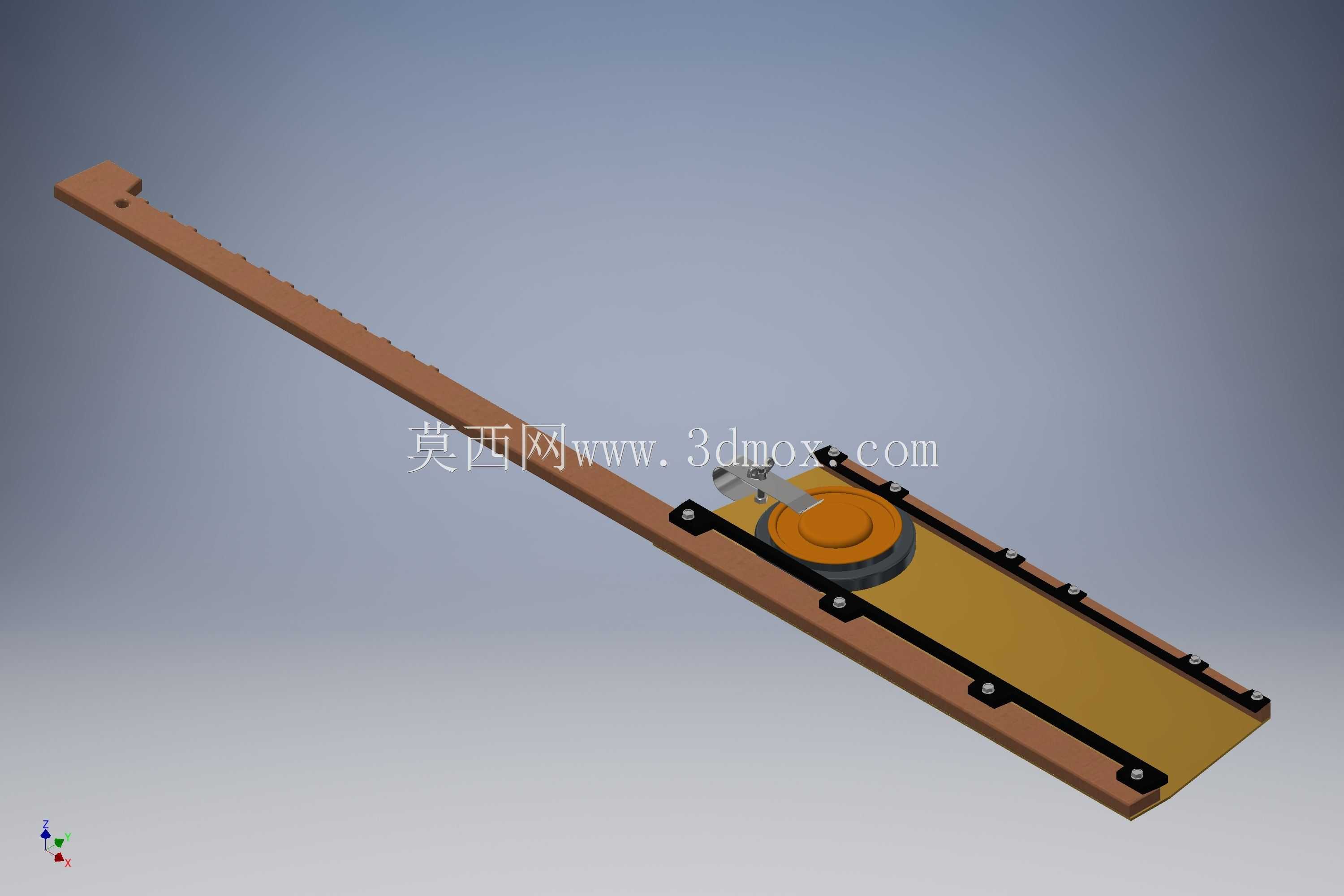

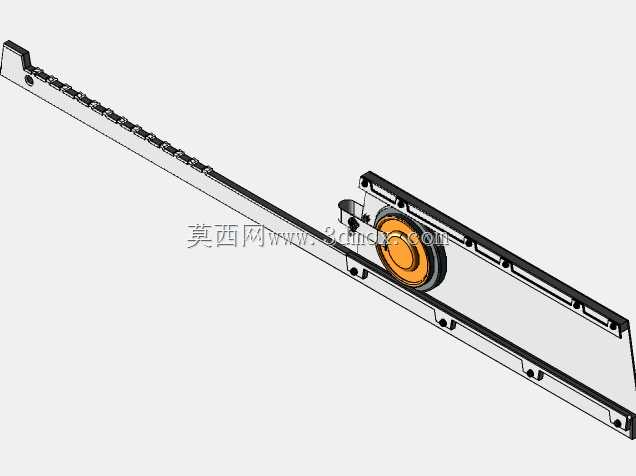

　　从功能实现逻辑来看，装置核心采用齿条啮合驱动的弹性蓄能结构，长条形主体基座作为整体承载框架，一端设置带锯齿的推拉操作杆，中部通过铰接支座固定带圆形靶托的抛射臂，基座上沿长度方向布置多组螺栓紧固的导向压条，既对操作杆的往复运动形成径向约束，避免推拉过程中出现卡滞或偏摆，也可根据使用需求调整弹性蓄能组件的预紧行程，匹配不同重量粘土靶的抛射力度要求。操作时仅需向后拉动带锯齿的操作杆，啮合结构带动抛射臂回转压缩弹性元件完成蓄能，扣动释放扳机后，弹性元件快速复位带动抛射臂沿铰接点回转，将放置在靶托上的粘土靶沿预设角度抛出，整个操作流程无需复杂的动作培训，单次操作的循环时间可控制在2秒以内，能够满足连续多靶的训练节奏要求。

　　设计阶段优先考虑了野外使用的可靠性与维护便捷性，整体结构没有采用复杂的电控元件或精密传动副，所有运动部件均为敞露式结构，日常使用中进入沙尘、碎屑后可直接清理，无需拆解复杂的密封结构；基座采用长条板式结构，底部预留了两组安装固定孔位，既可以通过螺栓快速固定在木质支架、铁质工作台等临时架设平台上，也可直接通过重物压持在平整地面使用，安装边界的适配性较强，不需要定制专用的固定基座。外形尺寸方面，整体收拢状态下长度控制在1.2米以内，宽度不超过0.15米，厚度方向最大尺寸小于0.1米，整体重量控制在5千克以内，单人可单手携带转运，不需要额外的运输辅助设备。

　　结构细节上，抛射臂的靶托位置设置了可调式限位挡边，可适配市面上主流规格的标准粘土靶，避免抛射过程中靶标提前滑落；操作杆的末端设置了防滑握持结构，冬季佩戴射击手套操作时也不会出现滑脱问题；基座上的导向压条采用分段式布置，每段压条通过两颗内六角螺栓固定，长期使用出现磨损后可单独更换对应压条，不需要整体更换基座主体，大幅降低了长期使用的维护成本。考虑到训练过程中的使用安全，装置的释放扳机设置了保险锁止结构，蓄能完成后可拨动保险销锁定扳机，避免误触导致的意外抛射，操作杆的行程末端设置了橡胶缓冲块，避免蓄能到极限位置时出现刚性撞击，既降低了操作时的噪音，也能减少结构件的冲击疲劳损伤。

　　不同于商用靶机追求远射程、多靶连续抛射的设计取向，这款装置的抛射角度可通过调整铰接支座的固定位置在15度到45度之间无级调节，抛射距离覆盖10米到30米的常用训练区间，刚好匹配入门射手的动作定型训练、快速反应射击训练等基础训练科目需求，结构上没有多余的功能冗余，所有部件均服务于手动抛靶的核心功能，加工难度较低，普通机械加工条件下即可完成所有零件的制作，也适合射击爱好者自行制作使用。
