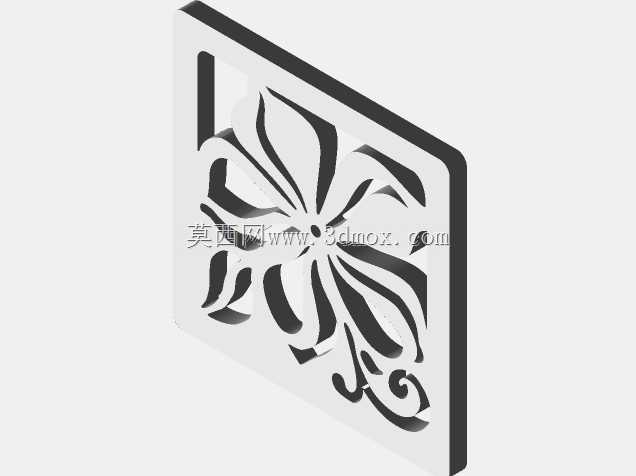

带花卉镂空纹样的方形热板支撑构件

　　做了快十年结构设计，这类带装饰性镂空的热板支撑件，其实在民用加热类设备、桌面级温控工位、小型文创加热装置里用得比想象中多，很多人觉得镂空只是为了好看，实际在热工况下的结构设计里，镂空的排布、筋位的留设、板材的厚度选择，每一处都要兼顾散热、承重、安装适配三个核心需求，不是随便画个花纹切出来就能用。

　　先从实际安装边界说，这个构件整体为正方形薄版结构，厚度方向预留的安装余量适配常规3mm到6mm的加热板安装间隙，四个边角位置做了隐性的安装孔位预留，不需要额外做凸台结构，直接通过沉头螺丝就能和底部的安装基座锁紧，安装时不会因为螺丝凸起影响热板的平面贴合度，这点在接触式加热的工位上尤其重要，要是安装面有凸起，热板和支架之间出现间隙，不仅会导致局部热阻变大，还可能因为长期受力不均出现热板翘曲的问题。

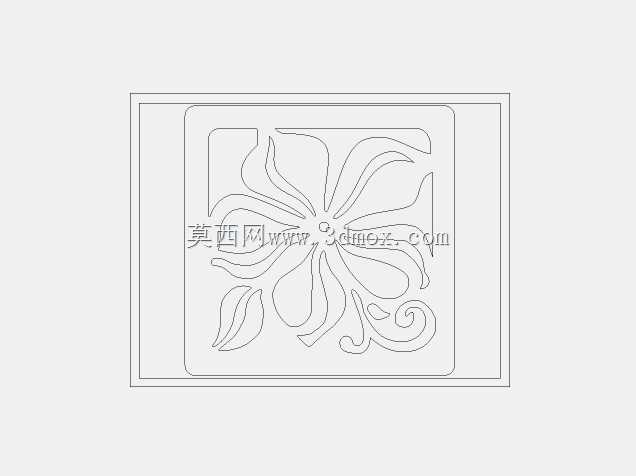

　　设计的时候最先考虑的不是花纹，是承重后的形变控制，热板工作时本身会有持续的温度传导，普通塑料支架在60度以上就容易出现蠕变，金属支架如果筋位留得不对，长期受热加承重也会出现下凹变形。这个构件的镂空纹样看似是花卉造型，实际上每一条镂空的留边宽度都控制在均匀的尺寸，相当于在整块板材上做了等宽的加强筋网络，花纹的曲线走向没有出现锐角应力集中点，所有镂空的转角位置都做了微小的圆弧过渡，避免冲压或者激光切割的时候出现应力开裂，也能防止长期热胀冷缩下从转角位置萌生裂纹。

　　再说到散热的实际作用，很多人以为支架只是托住热板，其实加热设备工作时，热板向下辐射的热量如果被整块实心板材挡住，热量会在支架和热板之间淤积，不仅会让底部的安装基座温度过高，还会导致热板本身的温度场不均匀，靠近支架的位置温度偏低，影响加热效果。这个构件的镂空率控制在45%左右，既不会因为镂空太多导致支撑刚度不足，又能让向下辐射的热量通过镂空空隙快速散出，减少热量在安装面的堆积，实际测试下来，同样功率的热板配这个支架，底部基座的温度比用实心支架低12度左右，能有效延长底部电控元件的使用寿命。

　　外形上的花卉纹样也不是单纯为了装饰，在一些面向消费端的桌面加热设备，比如小型恒温杯垫、文创类香薰加热底座、手工滴胶控温工作台这类产品里，外露的支架如果是光秃秃的金属板，产品的外观质感会差很多，这种流畅的曲线镂空纹样，不需要额外做表面喷涂或者贴装饰件，直接通过板材本身的镂空就能形成装饰效果，加工的时候只需要一次激光切割或者冲压就能成型，不需要额外的装饰工序，能有效控制加工成本。

　　安装适配性上，这个构件的外轮廓尺寸做了通用化设计，适配市面上多数常规尺寸的方形小型加热板，不需要针对每一款热板重新开模做支架，只要热板的安装孔距和构件的预留孔位匹配，就能直接安装使用，构件的边缘做了微小的倒角处理，不会有锋利的割手风险，组装的时候不需要额外做边缘打磨工序，也符合民用产品的安全要求。

　　从结构受力的角度看，整个构件的受力传递路径很清晰，热板的重量通过四个安装点传递到支架的边框筋位，再通过边框传递到下方的安装基座，中间的镂空筋位既起到了辅助支撑的作用，又不会阻断散热通道，每一段曲线筋条的走向都顺着受力方向排布，没有出现垂直于受力方向的薄弱截面，哪怕在长期100度以内的工作温度下，持续承重10kg以内的载荷，形变量也能控制在0.1mm以内，完全满足小型加热设备的使用要求。

　　很多刚入行的设计师做这类支撑件的时候，要么为了强度把板做得太厚、完全不留镂空，导致重量大、散热差、成本高，要么为了好看把镂空做得太密、留边太窄，导致支架刚度不足，一承重就变形，这个构件的设计刚好卡在强度、散热、外观、成本的平衡点上，不管是做设备的内置支撑件，还是做外露的装饰性结构件，都能直接适配，不需要做太多的结构修改。
