枪装式集成照明作业辅助工具结构设计

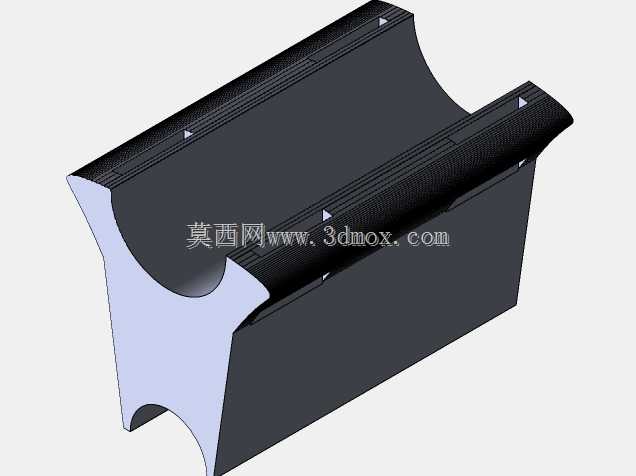

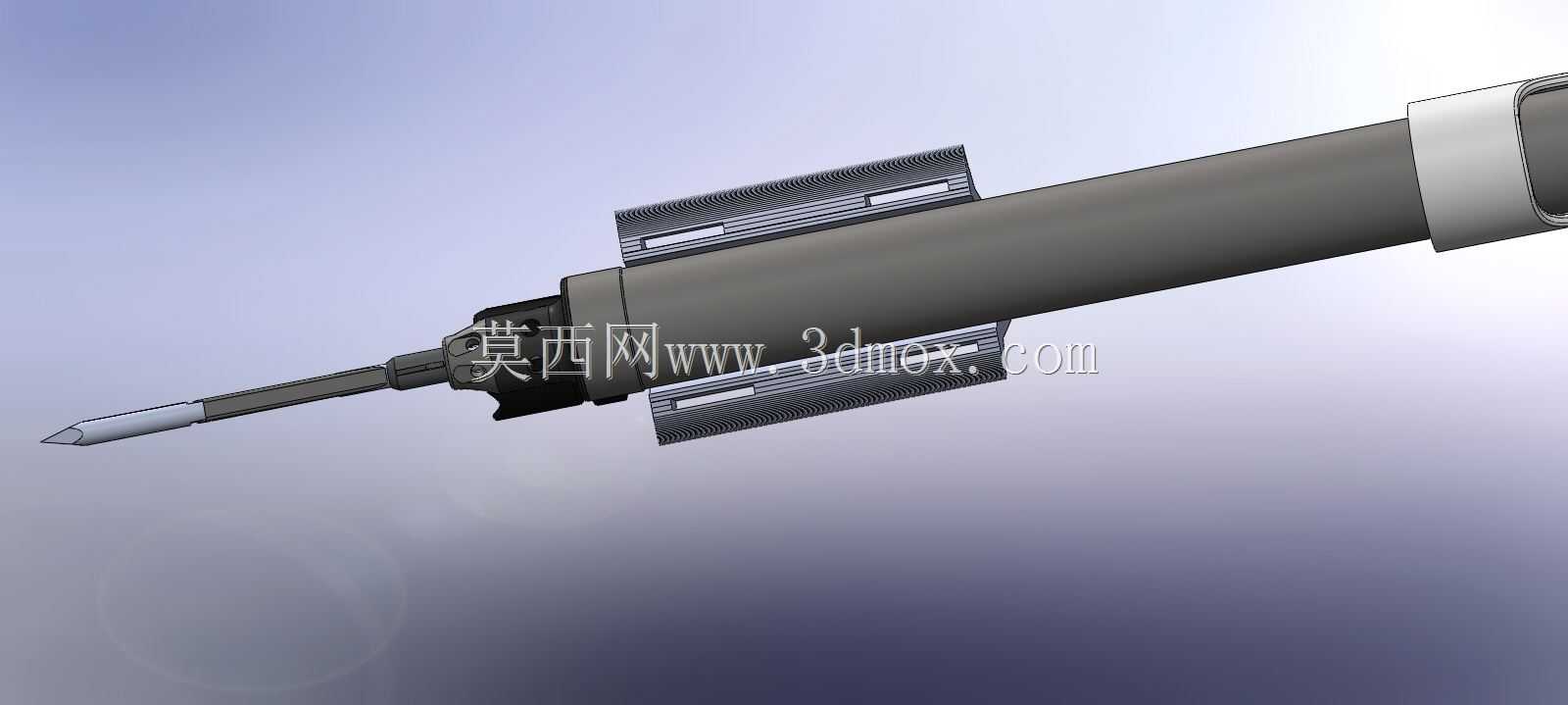

　　这款枪装式集成照明工具，核心适配场景集中在昏暗环境下的安装作业、狭小空间检修、低能见度工况操作，解决传统作业时手持照明与操作工具无法兼顾的痛点，常见于机电安装、管线布设、设备维保这类需要一手持操作工具、一手完成对位紧固的作业场景，无需额外腾出持握工具的手调整照明角度，也不用额外配置头戴式照明带来的负重与视线偏移问题。从结构设计逻辑来看，整体采用侧挂式集成布局，没有改动原有安装枪的主体握持结构与作业端结构，照明模块通过快装卡接结构固定在枪身中部的闲置安装位，卡接结构做了防滑齿与限位凸台设计，安装后不会因为作业时的往复冲击产生位移松脱，同时预留了足够的操作间隙，不会干扰枪身原有扳机、调节旋钮的操作行程。

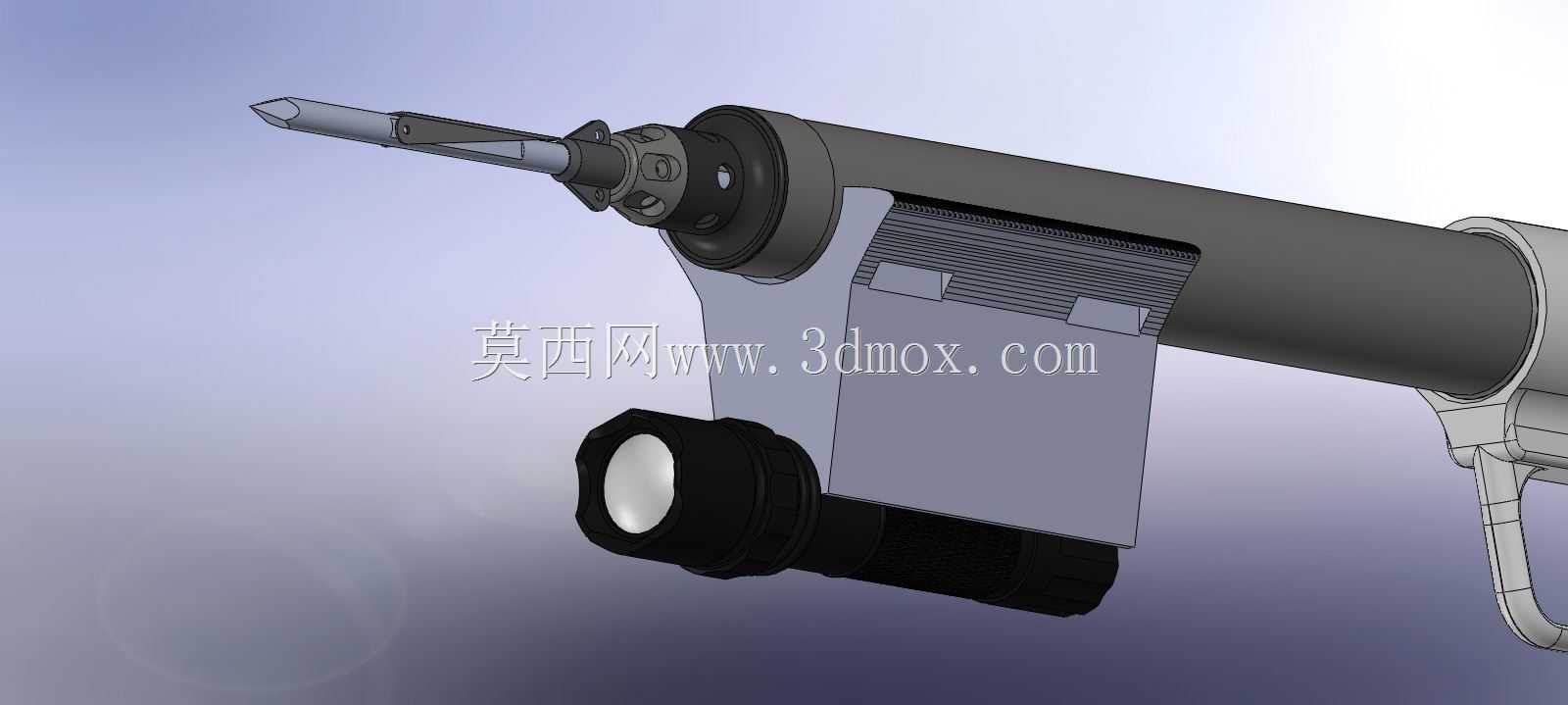

　　照明模块本身采用独立的筒式密封结构，灯头朝向与作业端的螺丝刀头指向保持同轴偏下15度的夹角，这个角度是经过实际作业对位验证的，当作业人员持握工具对准螺丝位或者安装点位时，照明光斑刚好覆盖作业核心区域，不会出现灯头被枪身结构遮挡、或者光斑偏离作业点需要反复调整角度的问题，灯头外圈做了防撞橡胶圈，在狭窄空间内磕碰墙体或者设备构件时，不会直接损伤灯珠与透镜结构。安装边界方面，整套照明附件的总突出高度不超过枪身原有握把的最大厚度，不会因为加装照明模块导致工具无法伸入宽度小于80mm的狭窄安装缝隙，卡接结构的适配宽度覆盖常规6s规格安装枪的枪身直径范围，不需要对原有枪身做打孔、切削等破坏性改装，拆装只需要拨动卡接侧的锁止拨片，

　　就能完成附件的装拆，切换不同作业工具时可以快速转移照明模块。供电部分集成在照明模块的筒身内部，采用内置式仓体结构，开关设置在照明模块靠近握持位的侧方，持握工具时拇指可以自然触碰开关位置，不需要改变持握手势就能完成照明的启闭与亮度切换，筒身与枪身贴合的面做了弧形适配处理，完全贴合枪身的圆柱曲面，接触位置加装了薄型防滑胶垫，既可以增大摩擦防止滑移，也能避免长期装拆刮花枪身的表面涂层。从实际作业的适配性来看，这套结构没有额外增加过多的负重，整套照明附件的重量控制在120g以内，长时间持握作业不会产生明显的负重疲劳，照明模块的照射距离覆盖0.3m到3m的作业范围，近距离作业时光斑均匀无明显暗区，不会因为光线过强产生反光晃眼的问题，

　　远距离临时探查管线走向时也能提供足够的照明亮度。结构设计上还考虑了作业时的粉尘与少量溅水场景，筒身的接缝处都做了密封胶条设计，开关位置采用橡胶密封按键，日常作业时的金属碎屑、粉尘、少量施工溅水都不会进入模块内部造成电路故障，不需要频繁做拆解维护。在安装对位的细节处理上，卡接结构的定位凸台刚好对应枪身原有的工艺凹槽，安装时不需要反复调整位置，凸台卡入凹槽后就自动对准了预设的照射角度，装拆后再次安装也不会出现角度偏移，不需要每次安装后重新调整灯头指向，减少作业前的准备时间。
