V型八缸发动机曲柄连杆机构三维建模作品

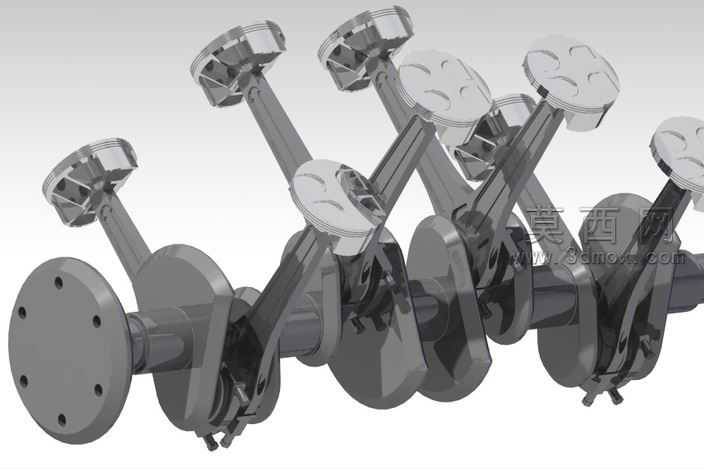

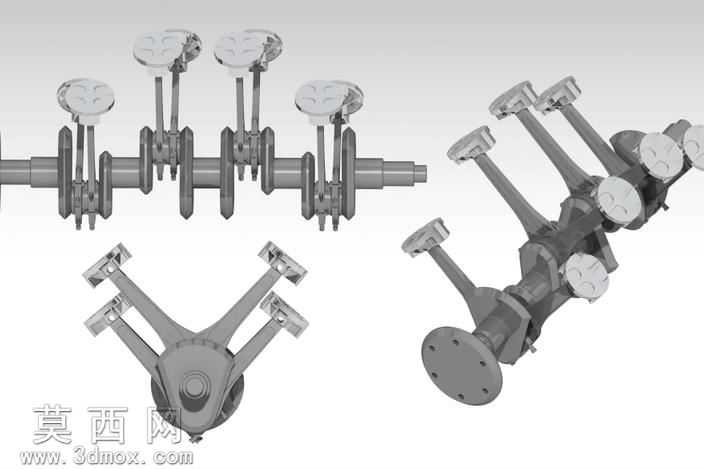

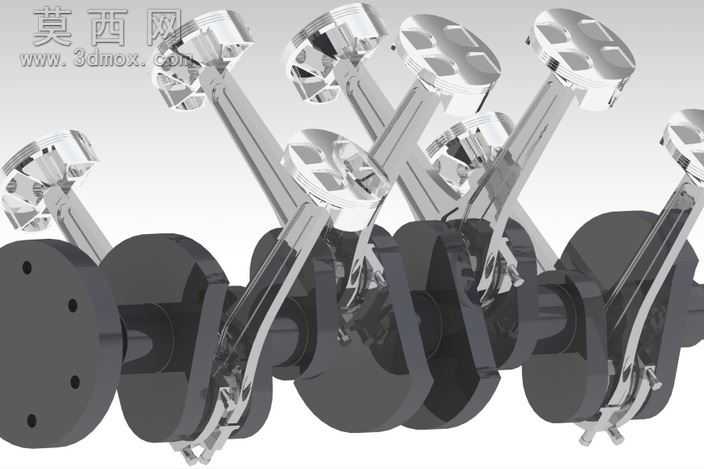

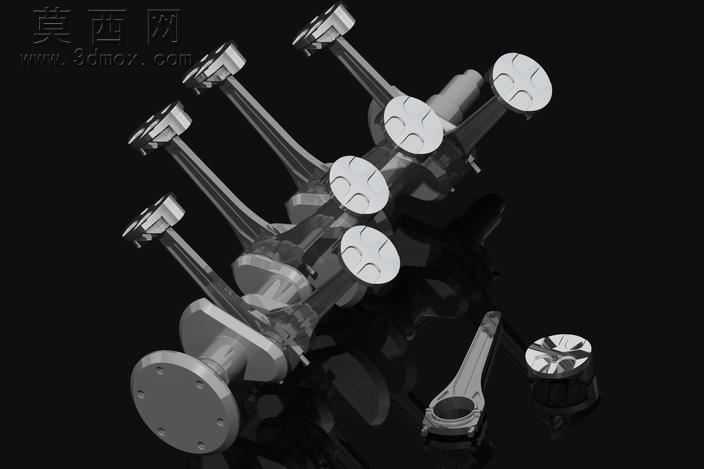

本作品为V型八缸发动机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的真实运动逻辑与尺寸比例，在三维软件中先完成基准坐标系搭建，以曲轴主轴颈轴线为核心基准，按照V型发动机90度夹角的经典布局，依次完成曲轴、连杆、活塞、活塞环等核心零件的参数化建模。建模阶段针对曲轴的平衡重结构、连杆大头的剖分定位结构、活塞的裙部型线与环槽结构都做了精细化还原，每个零件的特征构建都遵循机械加工的工艺逻辑，比如曲轴的油道孔采用螺旋扫描切除完成，连杆的杆身采用变截面放样特征匹配真实的应力分布造型，活塞的燃烧室凹坑、气门避让槽都按照真实内燃机的结构做了细节刻画。装配阶段采用从下到上的层级装配逻辑，先将曲轴通过同轴配合约束在缸体基准轴上，再依次装配八组连杆与活塞组件，每组连杆的大头与曲轴连杆轴颈采用同轴配合，小头与活塞销采用同轴配合，活塞与对应缸套基准采用滑动配合，同时添加了机械运动仿真的极限位置限位，确保模型可以完整模拟发动机四冲程循环中活塞上下往复、曲轴旋转、连杆摆动的真实运动关系。材质与渲染阶段，针对不同零件的真实材质做了区分：曲轴采用锻钢材质，添加了金属磨砂与表面氧化的质感细节，连杆采用模锻钢材质并添加了分型线的细节纹理，活塞采用铝合金材质，调整了金属粗糙度与高光参数还原铸铝的哑光金属质感，活塞环采用镀铬钢材，添加了高反光的金属镀层效果。渲染输出时采用暗调影棚布光，通过主光勾勒零件的结构轮廓，辅光补全暗部细节，添加了柔和的环境反射让金属材质的表现更具真实感，同时将部分零件做了半透明化处理，方便直观观察内部曲柄连杆机构的排布与连接关系。整个设计过程兼顾了结构准确性与展示直观性，既还原了V8发动机曲柄连杆机构的真实机械结构，也通过合理的渲染处理让模型的结构展示更清晰，可用于内燃机结构教学、动力总成方案展示等场景。
