循环沙发床快速耦合卡扣结构设计

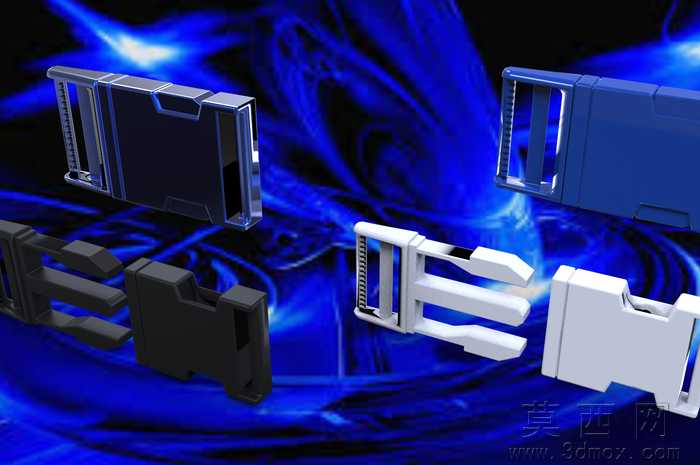

本作品为循环沙发床配套的快速耦合连接卡扣，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循家具五金配件的装配公差要求，对卡扣的插拔行程、锁止咬合深度、插拔阻尼力度均做了精准的参数化约束，确保模型可直接对接后续开模生产的尺寸校验需求。渲染阶段采用冷调科技感光影方案，分别制作了哑光黑、磨砂银、藏蓝三种不同表面处理效果的卡扣展示样件，背景搭配动态蓝色光效纹理，突出卡扣的结构轮廓与精密质感，材质参数设置上针对塑料基材做了细微的颗粒质感调整，还原工程塑料注塑成型后的真实表面肌理，避免渲染效果出现过度光滑的失真问题。结构设计上采用侧压式插拔锁止逻辑，公扣端设置弹性锁止卡爪与导向滑轨，母扣端对应设置咬合卡槽与定位挡边，耦合过程中无需额外工具，仅需对准导向槽推入即可完成自动锁止，拆卸时按压侧部解锁按键即可快速分离，单组卡扣的插拔操作时长可控制在两秒内，完全满足沙发床折叠切换、模块组合的快速拆装需求。设计思路围绕家具模块化快装的核心需求展开，在保证锁止结构连接强度的前提下，对卡扣整体做了轻量化壁厚优化，在非受力区域设置均匀的减重凹槽，既降低了单件产品的材料消耗，也避免了注塑过程中出现壁厚不均导致的缩痕问题，同时对卡扣的所有外露棱边均做了R0.5-R1的圆角过渡处理，避免安装使用过程中出现锐边划伤的安全隐患，卡扣的安装固定端预留了标准螺丝沉孔位，可直接适配常规沙发床框架的安装尺寸，无需额外对家具框架做二次改孔加工，大幅提升了配件的通用适配性。建模过程中对卡扣的活动配合部位均做了0.1-0.2mm的间隙预留，模拟实际生产中的装配公差，确保锁止卡爪的弹性形变行程处于工程塑料的合理形变范围内，避免长期反复插拔后出现结构疲劳断裂的问题，整体结构经过多次运动仿真校验，插拔过程无卡滞、锁止后无松旷，完全满足日常使用的强度与耐久要求。
