便携式称重垫负载单元结构设计

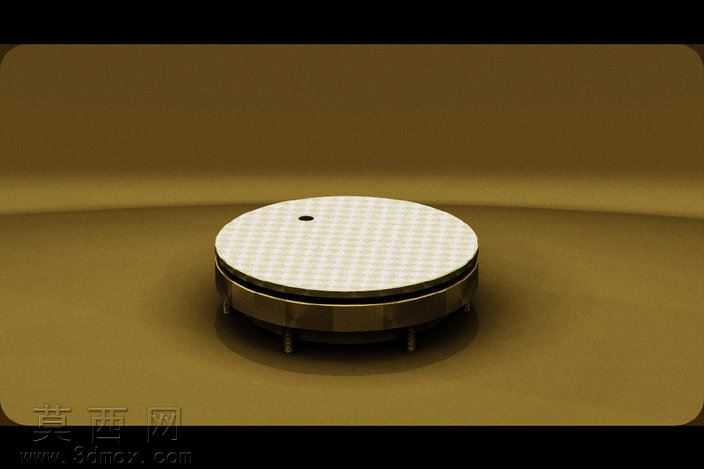

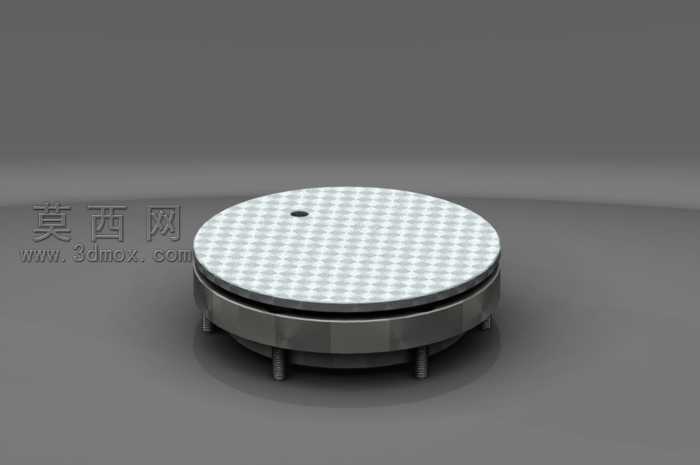

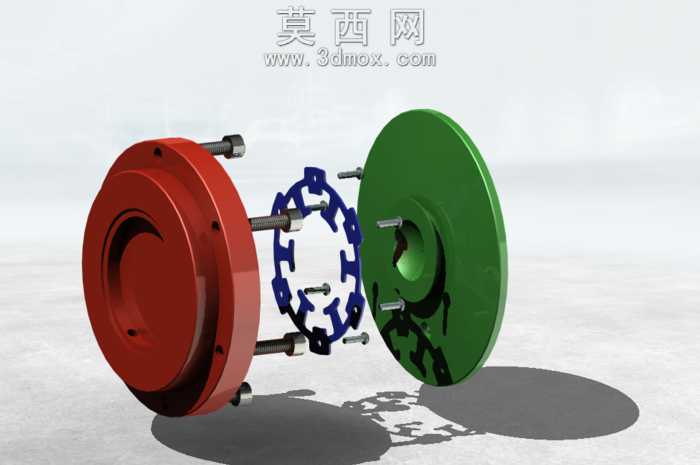

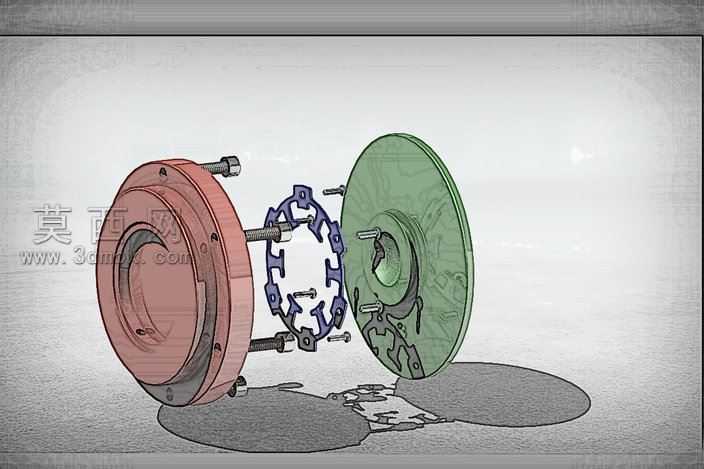

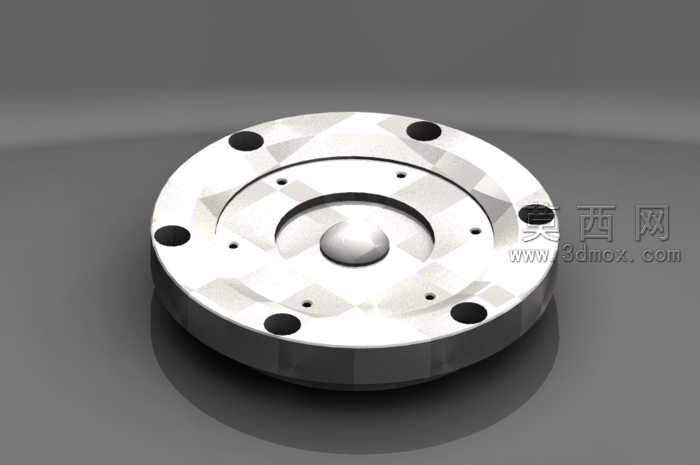

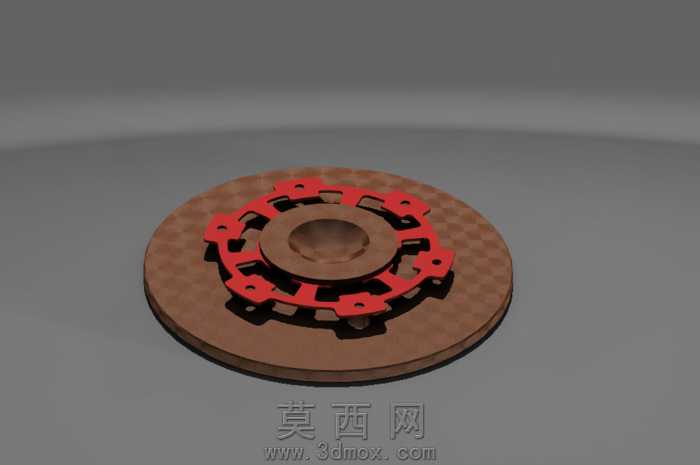

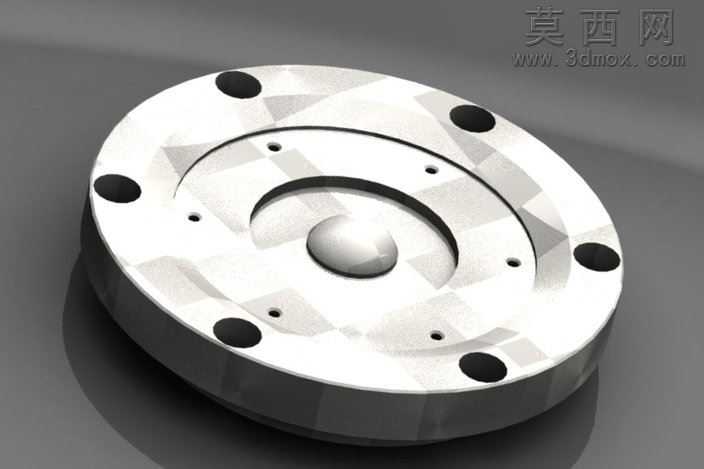

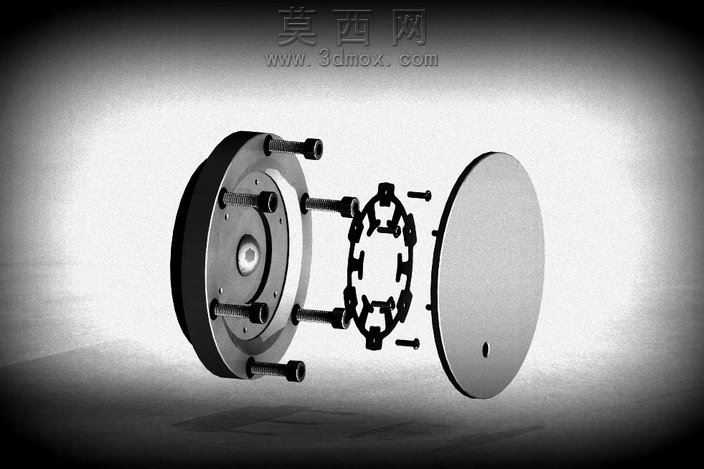

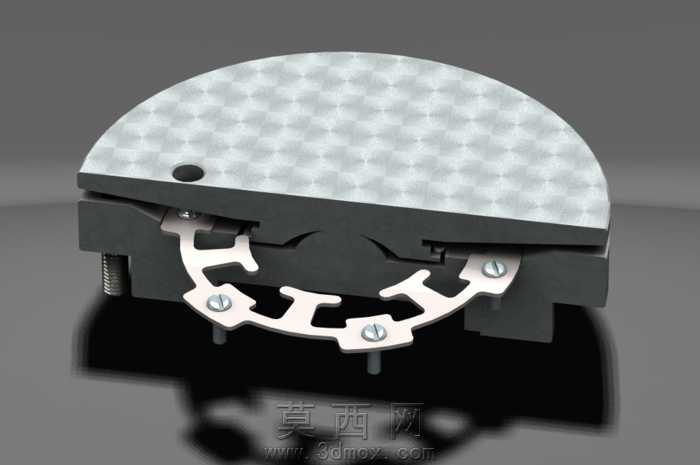

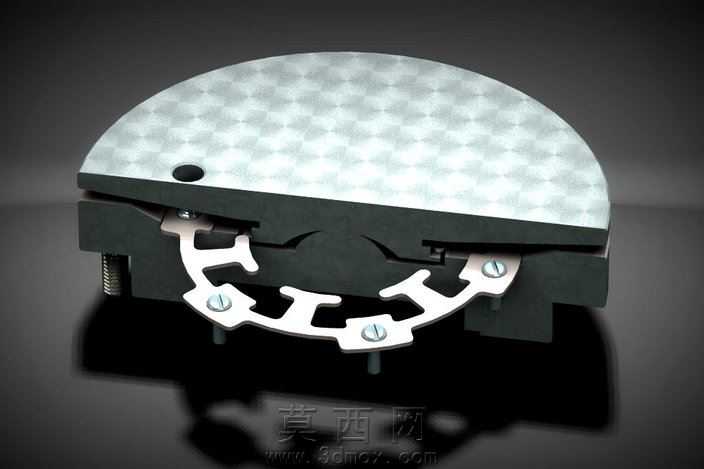

本作品为便携式称重垫负载单元的三维建模设计，整体采用半圆盘式的紧凑布局，适配车载、集装箱运输等场景的移动称重需求，建模阶段先完成核心承重基体的轮廓搭建，以对称式结构为基础，预留出传感组件、限位结构的安装位，保证整体结构在承受大负载时的受力均匀性。建模过程中对上下承托面板做了差异化处理，上部承重面板表面设计有菱形防滑纹理，通过纹理阵列的方式还原金属防滑板面的质感，同时在面板边缘预留定位孔位，用于安装固定限位销，避免称重过程中承重面发生偏移。下部基体采用一体化的槽型结构，内部预留出应变传感元件的安装腔室，同时设计有弧形的金属限位齿盘，该齿盘通过多组沉头螺丝与基体连接，齿盘的异形镂空结构既可以降低整体自重，又能在承重时提供横向的限位约束，避免大负载下结构发生侧向滑移，齿盘边缘的弧形轮廓与半圆盘基体的轮廓完全匹配，保证装配后整体外观的规整性。材质渲染阶段，上部承重面板采用拉丝不锈钢材质，调整金属粗糙度参数还原哑光金属的磨砂质感，防滑纹理处做细微的凹凸贴图处理，模拟真实金属板面的压花效果；下部基体采用高强度合金钢材质，做发黑氧化的表面处理效果，调整材质的反光度呈现哑光深灰的金属质感；中部的限位齿盘采用镀锌亮面金属材质，与深色基体形成视觉对比，突出结构的层次；固定螺丝采用标准不锈钢紧固件材质，还原螺丝头部的槽型细节，提升模型的真实感。结构设计上充分考虑便携称重的使用需求，整体厚度控制在较低范围，边缘做圆角过渡避免磕碰损伤，底部预留的安装柱用于连接防滑脚垫，保证称重时整体的放置稳定性，内部腔室的走线槽位预留合理，方便后续传感线路的布设，各部件的装配间隙经过精准调整，既保证结构装配的可行性，又避免大负载下部件间出现干涉问题。
