皮诺尔轴系装配组合机械结构设计

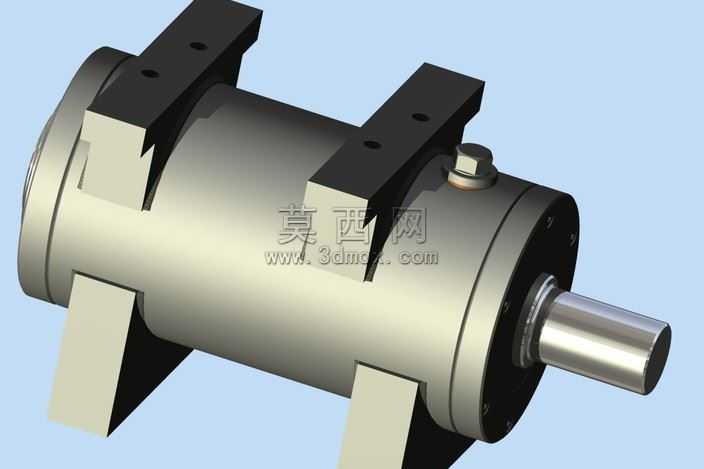

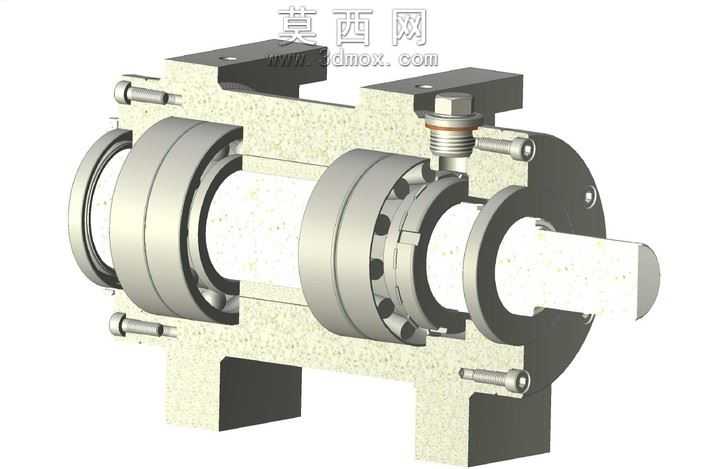

本作品为轴系类机械装配结构的三维建模成果，建模过程严格遵循机械设计的装配逻辑与公差配合规范，完整还原了整套轴系组件的装配关系与结构细节。建模阶段首先搭建核心传动轴的基础模型，依据轴段的功能分区完成各段直径、长度的参数化设定，依次预留轴承安装位、密封件安装位、紧固件定位孔等结构特征，保证轴体各段的同轴度与台阶过渡的工艺合理性。随后完成配套滚动轴承的建模，还原轴承内圈、外圈、滚动体、保持架的完整结构，按照过渡配合的装配要求将轴承精准装配至对应轴段，同时完成轴承端盖、密封环的建模与装配，密封结构采用接触式机械密封设计，建模时还原了密封副的贴合面结构、压紧弹簧的排布细节，保证密封结构的功能表达准确。机座部分采用分体式安装基座设计，建模时还原了基座的安装定位槽、螺栓过孔、轴承座腔体的结构，基座表面做了粗糙质感的材质处理，模拟铸铁基座的实际加工质感，金属轴件、轴承、紧固件则采用亮面金属材质，区分不同零部件的材质属性，提升渲染后的结构辨识度。整套模型的装配完全按照实际机械装配流程搭建，各零部件之间无干涉错位，螺栓、定位销等紧固件均按照实际安装位置排布，清晰展现了轴系组件从动力输入到支撑固定的完整结构逻辑。渲染阶段采用正交视角展示模型的剖视装配效果，通过半透明与实体结合的展示方式，清晰呈现内部轴承、密封件与轴体的配合关系，材质参数调整时针对不同金属部件做了粗糙度、反光度的区分，铸铁基座的哑光质感、传动轴的半亮金属质感、密封件的橡胶质感均得到准确还原，让整个装配结构的层次更加清晰，能够直观展现该轴系结构的设计思路与各部件的功能定位，可用于机械结构教学、装配工艺参考等场景。
