FPV穿越机用2106规格盘式无刷电机

　　这款盘式结构的动力部件，主要适配小型FPV穿越机、轻量化航拍无人机的动力系统，也可用于小型桌面云台、微型传动实验平台的动力输出场景。从结构设计来看，采用外转子盘式布局，定子绕组内嵌于机壳内部，转子外壳直接集成安装位，省去了额外的传动连接结构，能有效降低动力传输过程中的损耗，同时缩短整体轴向尺寸，适配紧凑的装机空间。设计过程中优先考虑了动力输出的响应速度，外转子的转动惯量经过匹配调校，搭配多槽极的绕组设计，能在油门快速变化时快速跟进转速调整，满足穿越机飞行时频繁的加减力、姿态修正需求。安装边界上，转子端盖预留了标准的桨叶安装孔位，中心轴突出端的直径与长度适配主流5寸、3寸穿越机的桨座固定尺寸，

　　定子底座的安装孔位间距匹配市面上通用的电机安装座规格，不需要额外改装即可直接替换同规格的同类型动力部件。绕组部分的排布做了优化，相邻绕组之间预留了足够的散热间隙，飞行过程中气流可以直接穿过转子外壳的镂空结构带走绕组工作产生的热量，避免长时间大油门工况下出现过热退磁的问题。转子外壳采用辐条式支撑结构，在保证整体结构强度的前提下尽可能削减了不必要的壳体重量，同时辐条之间的镂空区域也为磁钢提供了更好的散热条件，中心轴与轴承的配合公差按照航模动力的常用标准设定，既保证转动时的同轴度，减少高速转动下的震动，也能承受飞行过程中产生的径向与轴向载荷。实际使用中，这类电机的输出特性偏向高转速响应，搭配适配的电调可以实现快速的转速切换，

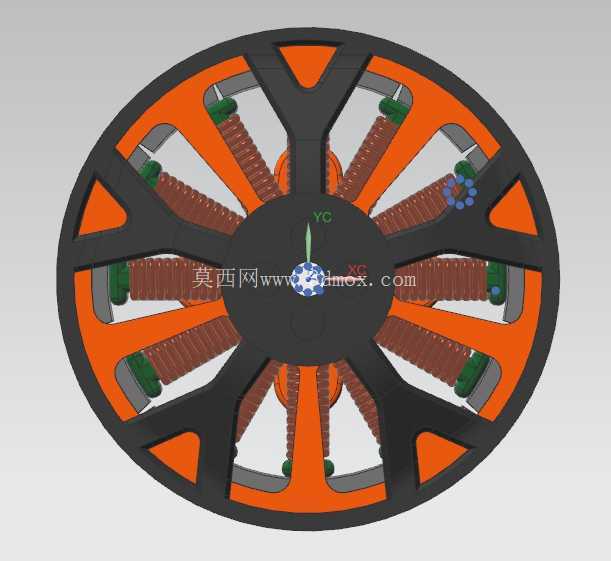

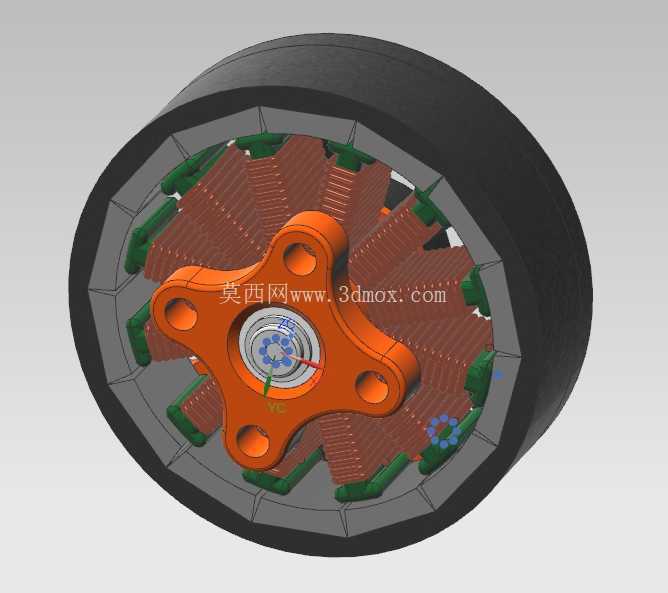

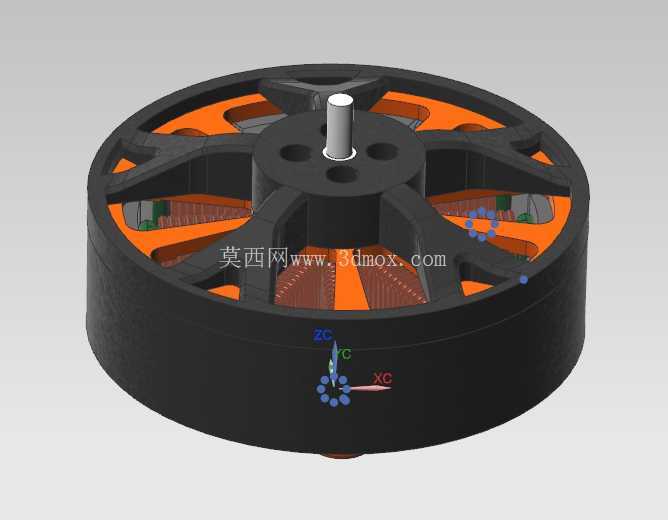

　　满足穿越机竞速、花飞动作时的动力需求，同时紧凑的结构尺寸也能适配小型化无人机的装机要求，不会占用过多的机架内部空间，给飞控、电池等其他部件留出足够的布置位置。建模过程中还原了绕组、磁钢、中心轴、轴承位的全部细节，可直接用于动力系统的装配干涉检查，也可作为航模动力选型时的尺寸参考，验证装机时的空间匹配度。
