小型外转子无刷动力电机三维结构

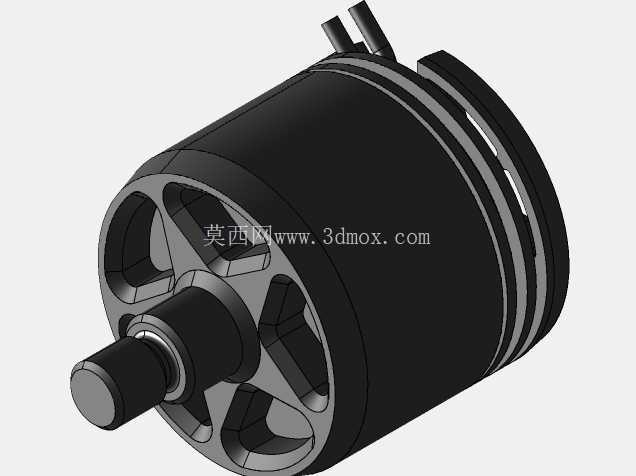

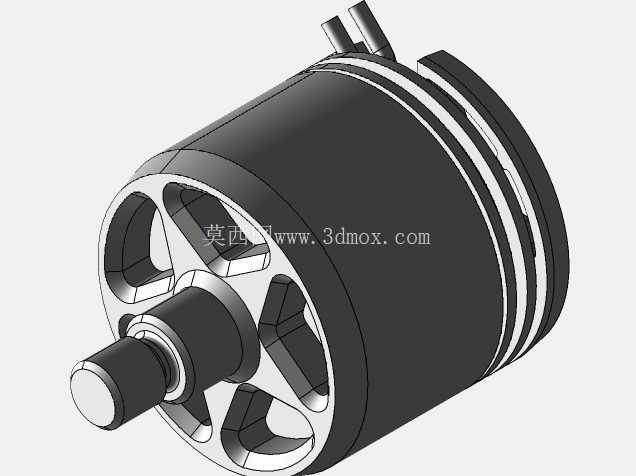

　　这款外转子结构的动力电机，在小型无人飞行器、桌面级精密传动设备、小型云台驱动场景中应用十分广泛，区别于传统内转子电机，其转子外壳直接随磁钢组旋转，输出扭矩的传递路径更短，同等体积下能获得更高的扭矩密度，适配需要直接带动桨叶、小型负载转盘的安装场景。从结构设计逻辑来看，该电机采用前端盖镂空辐条式支撑结构，六处对称的镂空槽既可以降低整体自重，又能在电机高速运转时形成贯通的气流通道，带走绕组工作产生的积热，避免持续高负载下磁钢退磁、绕组绝缘层老化加速的问题。前端输出轴采用台阶式定位设计，轴肩位置预留了标准轴承的安装位，轴承直接嵌装在前端盖的轴承座内，保证输出轴的径向跳动量控制在极小范围内，适配需要高精度旋转输出的传动场景，

　　避免运转过程中出现偏心抖动。电机的定子绕组固定在中心基座上，外转子磁钢与定子铁芯之间保留均匀的气隙，整个转子外壳通过后端的卡装结构与输出轴尾部定位，装配时不需要额外的复杂工装，沿轴向对齐压入即可完成转子与定子的配合，后期维护拆解也十分便捷。安装边界方面，电机前端盖预留了四个对称的安装孔位，孔位分布圆直径适配主流小型动力设备的安装支架尺寸，电机整体轴向长度与径向直径的比例经过优化，既不会因为轴向过长导致安装后重心外伸，也不会因为径向尺寸过大挤占周边结构的布置空间。出线端从电机基座侧方引出，线缆走向避开了转子旋转的覆盖区域，不会出现运转时线缆剐蹭转子外壳的问题，线缆根部做了防弯折的应力释放处理，长期震动工况下也不容易出现线芯断裂的故障。

　　从结构建模的细节来看，所有配合面都预留了合理的公差带，轴承安装位、转子磁钢贴合面、安装孔位的尺寸都符合通用小型动力电机的行业适配标准，既可以直接用于设备选型阶段的装配干涉校验，也可以作为同类型电机结构设计的参考蓝本，帮助结构工程师快速完成动力单元的布局匹配，减少重复建模的工作量。
