自动化直线进给式自动切割工装设备

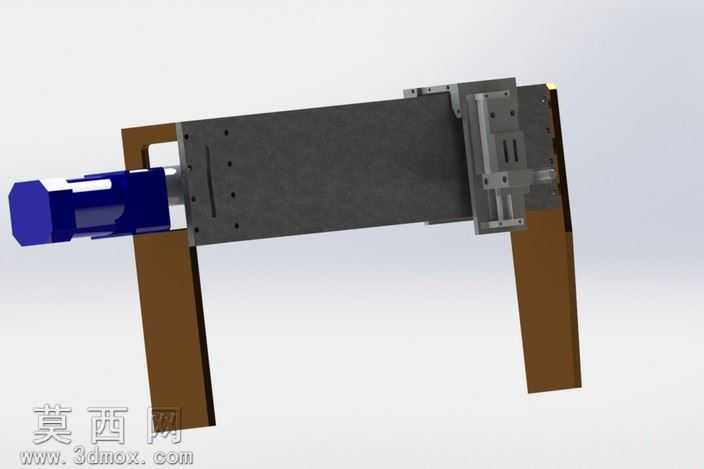

本自动切割工具三维模型采用主流三维机械设计软件完成全参数化建模，整体结构经过严谨的装配干涉校验，各运动部件的配合公差经过合理预设，可直接用于后续的工程图导出与结构优化。模型整体采用卧式悬臂布局，左侧集成蓝色驱动单元作为动力输出端，通过轴向传动结构连接中部的深色主体承载梁，承载梁采用加厚板材拼接设计，表面预留多组规则排列的安装孔位，可适配不同规格的切割执行组件安装需求，兼顾结构刚性与改装拓展性。承载梁上方设置有直线导向副与滑动安装座，滑动座表面设计有定位销孔与锁紧螺孔，可精准固定切割刀具模组，保证进给过程中的运动直线度与位置精度。两侧的棕色支撑腿采用L型弯折结构设计，底部预留设备安装固定孔，可将整套装置稳定架设在待加工工件上方，支撑腿与主体梁之间采用可拆卸的螺栓连接结构，方便根据不同的切割作业高度调整支撑间距，适配不同厚度、不同尺寸的工件加工场景。建模过程中对各零部件的材质进行了区分赋予：驱动单元外壳采用哑光工程塑料材质，呈现深蓝色磨砂质感；主体承载梁采用碳素结构钢材质，表面做发黑防锈处理，呈现深灰哑光金属质感；支撑腿采用硬质铝合金材质，做棕色阳极氧化处理，兼顾轻量化与结构强度；导向导轨与滑动座采用轴承钢材质，表面做精磨抛光处理，呈现亮银色金属光泽，各材质的粗糙度、反光度参数均经过反复调试，渲染输出的效果图可清晰展现各部件的结构层次与材质差异。设计过程中重点考量了自动进给切割的作业逻辑：驱动单元输出旋转动力后，通过传动副转化为滑动座的直线往复运动，带动切割刀具沿导轨方向匀速进给，完成对工件的定长自动切割作业，整套结构省去人工进给的操作步骤，可有效提升切割作业的一致性与加工效率，同时避免人工操作带来的安全风险。模型的各零部件均采用独立建模后装配的方式完成，可单独拆解查看每个零件的结构细节，也可通过运动仿真模拟切割进给的全流程动作，验证结构运动的合理性，不存在结构干涉、运动卡滞等设计缺陷，整体结构紧凑，安装调试便捷，可作为小型自动化切割设备的设计参考方案，也可直接用于教学演示、方案展示等场景。
